Edificio Blinquencer - una luz controlada al azar la caja de música (4 / 9 paso)

Paso 4: Construir el oscilador del control LED

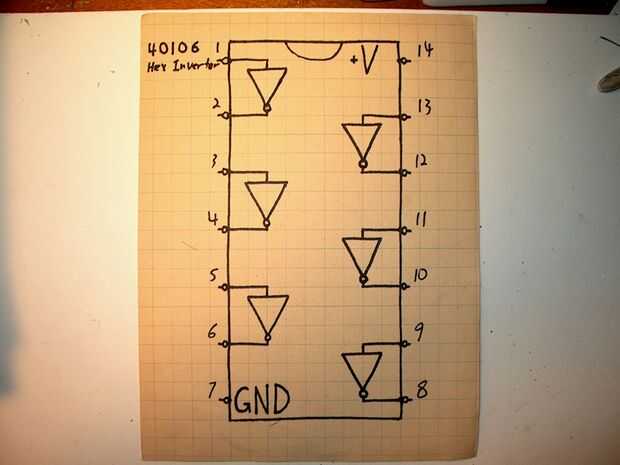

Ahora construiremos los circuitos tres oscilador que controlan la velocidad que cada LED parpadea. Mira el dibujo del CD40106 arriba. Se trata de una representación básica de lo que hacen los pernos. Mira su ficha. Debe tener una pequeña muesca en un extremo. Esta es la parte superior del chip. Los pines se numeran empezando con el pasador izquierdo superior y va hacia la izquierda alrededor de la viruta, terminando con la esquina superior derecha. El 40106 tiene 14 pines. Cada triángulo en el plano representa un inversor, por ejemplo, si el pin 1 es un '1', pin 2 dará un '0'. PIN 14 es una entrada común y pin 7 es un terreno común.

Lo primero es soldar el 40106 a un circuito impreso con cables de color codificado sobre 6-8" largo. Para ello rápidamente como el 40106 es un poco sensible al exceso de calor y pueden ser dañados si se recalienta. Si eres nuevo en edificio de circuito usa un zócalo del IC 14 pin de Radio Shack. Esto le permite soldar un zócalo en lugar de la viruta y a conectarlo después para evitar calor o daño estático. Ya que tengo un montón de la alambre I utiliza un color diferente para cada pin en el lado izquierdo del chip y repetido en el lado derecho como sigue-

PIN1-púrpura

PIN2-azul

PIN 3-verde

Pin 4-amarillo

pin 5-naranja

PIN 6-marrón

PIN 7-negro

Pin 8 marrón

PIN 9-naranja

PIN 10-amarillo

PIN 11-verde

pin 12-azul

PIN 13-morado

PIN 14-rojo

Este código de color hace conexión con el resto del circuito menos confuso.

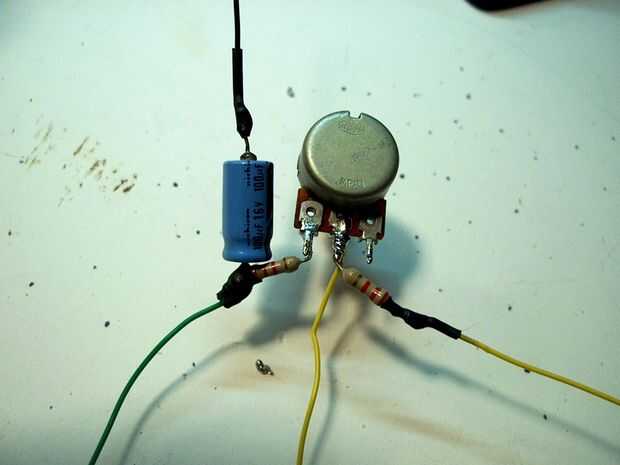

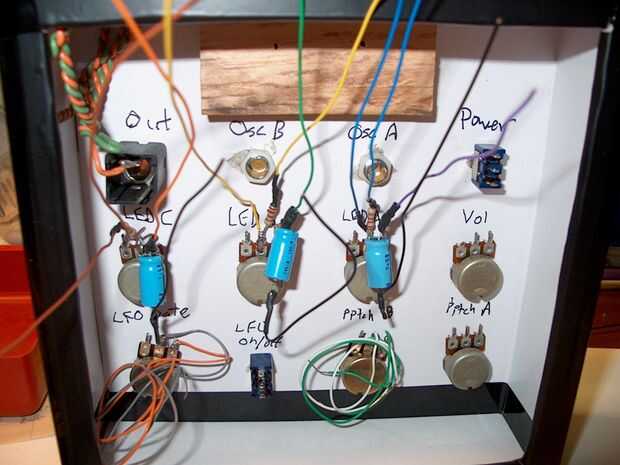

Ahora veamos los dibujos del circuito anteriores. Uno es un esquema básico del circuito y el otro es un diagrama de cómo conecté el circuito en mi proyecto. Este circuito debe repetirse para los pernos 1 y 2, 3 y 4 y 5 y 6. Esto es sólo un ejemplo-no dude en adaptar el diseño sin embargo le parezca. Personalmente creo que este diseño de circuito de control-lado un poco más rápido para trabajar con cosas simples como esta y que hace mucho más fácil ver cómo engancha. Esto de la soldadura hacia arriba y probarlo. Conecte el rojo y negro conduce a un pan del tablero y conectarse un clip de batería de las mismas filas. Conecte el cable del condensador de 100uf a la toma de tierra. Enchufe el cable de LED de la olla a una fila libre de la placa y conecte el cable positivo desde el tallo de LED en la misma fila. Conecte la batería en el clip y toque con el conductor negativo grueso desde el tallo del LED a tierra. Si el LED parpadea y cambia de velocidad cuando girar la olla Felicidades-it obras si no vuelva a verificar las conexiones, asegurarse que no haya cortocircuitos o puentes de soldadura, toma una respiración profunda y siga intentándolo hasta que funciona. Eventualmente lo hará.

El astuto fabricante dará cuenta de que la resistencia de 2.2 k en serie con el LED es un poco mayor de lo necesario. Generalmente un LED de este tipo utiliza una resistencia de 330 ohm en este voltaje a +. En este circuito esta hecho los LEDs un poco demasiado brillante para nuestros propósitos. Se atenúa la mayor valor resistor del LED un poco para darnos un mayor alcance de notas con el resistor dependiente de luz utilizado para el control de los osciladores de audio. No dude en experimentar con resistencia y condensador valores a ver que pasa.

Cuando se han soldado y probado todos los tres osciladores continúan el próximo paso.

* Una nota sobre wire-

Compra de alambre para la electrónica de la manía es de un lechón. Hay una tonelada de cable libre para la toma. Para cable de calibre pesado tratar contenedores de construcción o remodelación de sitios en su casa. Usar cable de teléfono antiguo para todos los circuitos. Un recogedor de basura compañeros me trajeron un 6 1/2' pieza de cable de transmisión del teléfono. Me corte abierto y encontraron ocho paquetes de alambre que contiene 50 filamentos individuales. Había más 2.400' de cable hay en diez colores! Datos CAT 5 cable de red están también una buena fuente de cable de conexión. Incluso puede obtener puede utilizar longitudes de cable de computadoras y equipos viejos. Sea creativo y mantenga sus ojos fuentes gratis abierto hay en todas partes!
