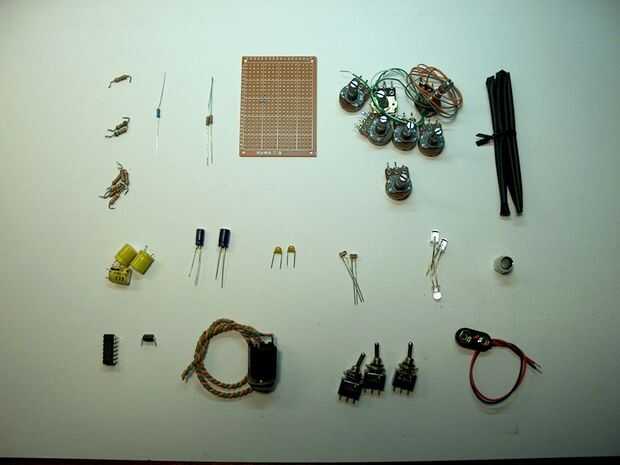

Paso 1: Reúna sus materiales
Aquí es una lista básica de los materiales que utilicé para mi generación. No dude en modificar o sustituir estos materiales cualquier forma que desee. Tienden a ser persistentes sobre el reciclaje de todo lo pueda, pero puede utilizar los materiales y piezas nuevas fácilmente.

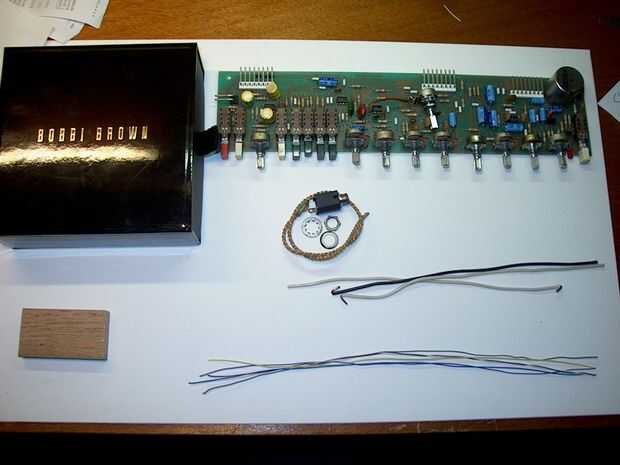

Estoy utilizando una caja de regalo de cosméticos Bobbi Brown de Junta de goma pesada que mi mujer trajo a casa del trabajo. Mi esposa maneja un departamento de belleza en una tienda de gama alta y siempre me trae widgets frescos para mis proyectos. Utilice lo que tiene a la mano o construir algo de desechos. Cajas de cigarro de trabajo agradable.
Componentes eléctricos * - utilizar componentes reciclados siempre que sea posible, pero usted puede conseguirlos donde es conveniente.
potenciómetros de 6 - 50 k
potenciometro de 1 - 10 k
2 interruptores spdt
conector de audio de 1-1/4"
1 - CD 40106 hex schmitt inversor
1 - PC817 opto-aislador (o un puente foto DIY con un LED nad un fotoresistor sellado en un tubo fuera ocultada)
2-la luz resistencias dependientes (fotorresistores, fotocélulas, células de CdS, etc.)
Titulares de 2 LED
6 - 2.2 resistores k
resistencias de 2 - 56 k
1 - 4.3 resistencia k
1 - resistencia ohm 330
3 - 100uf condensadores
condensadores de 2-.47uf
1 condensador de 47uf
1 - 10uf condensador.
3 - LED
1 - pila de 9
También tienes que reunir las siguientes herramientas y materiales o sus equivalentes-
Unos trozos de chatarra de Romex o similar tieso alambre de cobre.
Un pequeño amplificador
Bits y taladro de mano
Cuchillo de la manía
Soldadura de hierro
Cortadores/pelacable
Alicates pequeños
Destornillador
Pequeño protoboard
Sierra
Restos de madera
Papel de lija
Pegamento
De la soldadura
Tubería del encogimiento del calor
Cable de conexión
Varios sujetadores (frasco de moda tornillo)
Reunir todas sus herramientas y suministros en una superficie limpia y plana. Cuando se utiliza trabajo soldadura y pegamento en algún tipo de alfombra para limpiar la mesa o escritorio. Soldadura está caliente! Si usted es nuevo a la salida de algunos de los tutoriales encontrados la web de soldadura y viene cuando puede soldadura-it no debe tomar mucho en todo. Suelde en un área bien ventilada. Tenga cuidado con las cosas caliente, agudas, pesadas, tóxicos o electrificadas. Usar la cabeza. Planifique su trabajo y su plan de trabajo. Si el tornillo intentarlo de nuevo. Tenga cuidado y use el sentido común y no me culpes por cualquier desgracia experimentado al intentar emular este proyecto.
* Una nota sobre componentes-
Cuando llegué primero en electrónica había limitado recursos. Los distribuidores de piezas en línea tenían buenos precios pero la jerga y la variedad hace encontrar las piezas que quería muy desalentadora. Radio Shack tenía una buena selección básica de componentes, pero sus precios eran altos. Quería una gran selección de componentes en muchos valores diferentes para experimentar libremente. Cuando vi el anuncio que cambió mi vida - puerto de la carga tenía una pistola de calor de doble temperatura en venta de $7,99. Había intentado salvar partes de viejos circuitos con un soldador pero fue mucho tiempo y a menudo resultó en partes dañadas. Pensé que ocho dólares era lo suficientemente barato como para tener una oportunidad.
Efectivamente pude tira un tablero entero en minutos con un cuchillo y una pistola de calor. El calor se distribuyó en un área más amplia para que las piezas sobrevivieron el proceso mucho mejor. Pronto tenía montones de componentes y pasó unas noches identificar y clasificarlos. Fueron puestos en bolsas zip pequeño y guardados en cajas. He construido cientos de circuitos a partir de piezas recicladas de la basura!

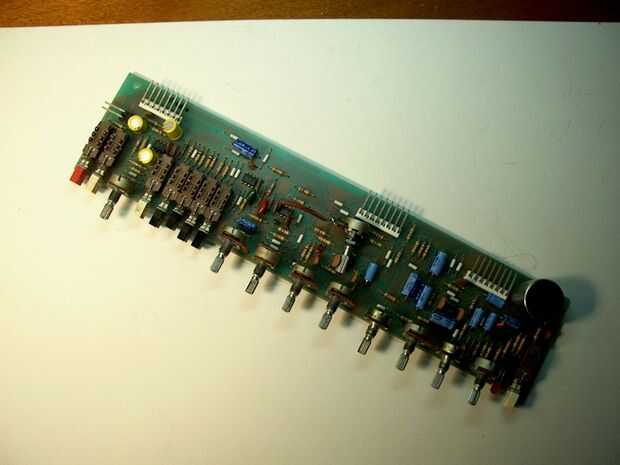

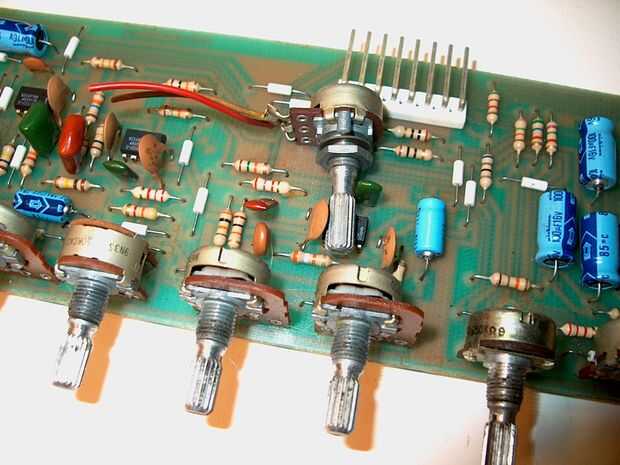

Ahora comprar piezas a granel de China y tenga un buen suministro a mano en todos veces pero para estos proyectos de Instructables que quiero usar como materiales reciclados tanto como sea posible para demostrar que el dinero no es un obstáculo a la creatividad. Muchas de las piezas que utilicé para este proyecto provenían de una mezcladora de 16 canales viejos que me dieron. Cada canal tenía un tablero separado con condensadores, resistencias, ollas, interruptores de botón, diodos y opamp chips. Había también las perillas, 1/4" conectores, diapositiva macetas, alambre y otros componentes. Había macetas de más de 120 en varios valores. Costaría cerca de $500 en Radio Shack, y es no contar las otras partes.
