Eclips3D - alta precisión impresora 3D (32 / 34 paso)

Paso 32: Cableado parte 2

Piezas necesarias

N / A

Asamblea

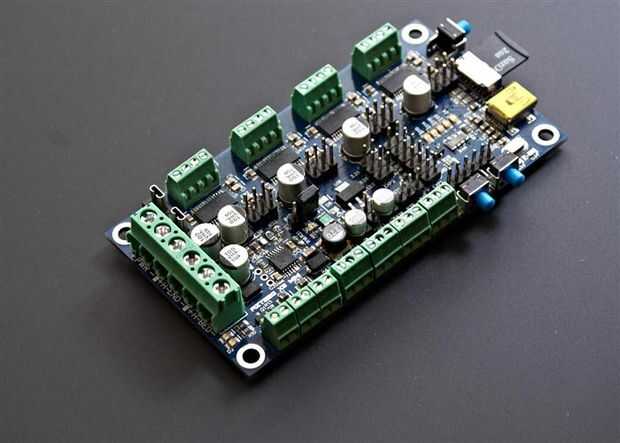

Esta es fácil! Sólo tienes que seguir el esquema de Azteeg para conectar todos sus componentes a la placa de control. Si está utilizando una placa diferente, siga el diagrama de cableado correspondiente.

http://files.panucatt.com/datasheets/x5mini_wiring...

Algunas cosas en cuenta...

1. preste orientación especial a los topes como orientación materia y quizá deba modificar la orden de los cables en el conector negro para cumplir con las clavijas. Por ejemplo, la Azteeg exige la orden a ser rojo-verde-negro (5v-sig-gnd). Topes de RepRap más estándares vienen con cable rojo-negro-verde, por lo que tienes que cambiar el negro y verde los cables para que vayan en derecho.

2. también prestar atención a la polaridad de ventilador enfriamiento, ya que sólo funciona en una dirección.

3. Preste atención a la polaridad de cama caliente como esta materia.

4. no te preocupes orientación motor paso a paso. Si utilizas motores PAP con un enchufe que puede ser aplicado de una manera o invertida, apenas enchufe que en y usted puede voltear más tarde si es necesario! Si sólo van en un sentido, ponerlos de esa manera! Además, sólo usará una de las tomas de motor z eje paso a paso!

5. caliente final termistor termistor de cama caliente y extremo caliente cartucho de calor puede ser conectado en cualquier manera, no importa la polaridad.

6. ignorar el borne de tornillo de alimentación Azteeg por ahora, cableado hasta la fuente de alimentación a la Junta Directiva será el siguiente paso!
