Paso 24: Adición de extrusora parte B
Piezas necesarias

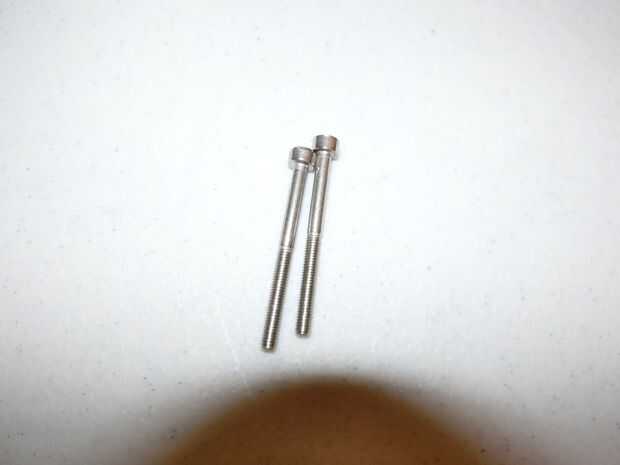

2 x D6 - M3x35
1 x E3 - Nema 17 1.2A
1 x G14-engranaje MK8
Asamblea

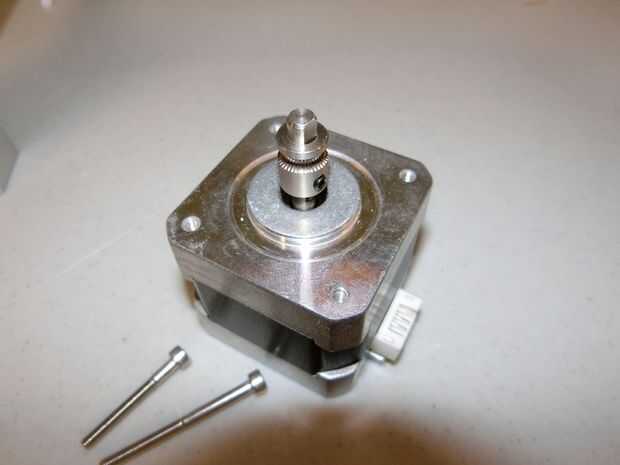

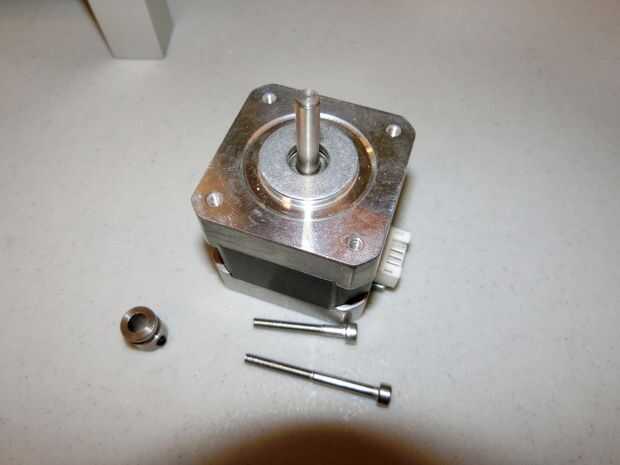

1. Deslice parte G14 en el eje del motor E3. Alinee el tornillo de ajuste en parte G14 con la muesca en el eje del motor paso a paso. Apriete los tornillos sólo lo suficiente para mantener parte G14 en el lugar, pero nos va a mover esto más adelante para no ir demasiado apretada.

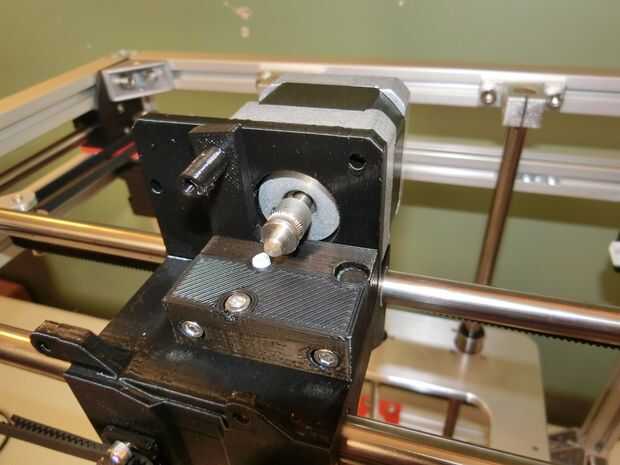

2. Coloque la parte E3 como se muestra contra parte A1. Tenga en cuenta que el conector de los cables debe estar apuntando hacia la izquierda.

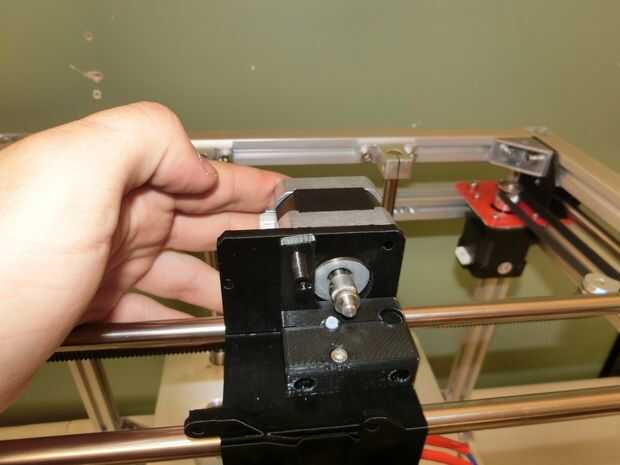

3. utilizando 2 x parte D6, fijar el motor paso a paso a la extrusora y el transporte. Apriete ambos tornillos.
4. Afloje el tornillo de ajuste en parte G14 para que pueda deslizar libremente. Ahora, mirando desde arriba, alinee el centro de la ranura en la parte G14 con la tubería de PTFE desde el extremo caliente. Apriete el tornillo de ajuste. Esto puede ajustarse más tarde si es necesario.

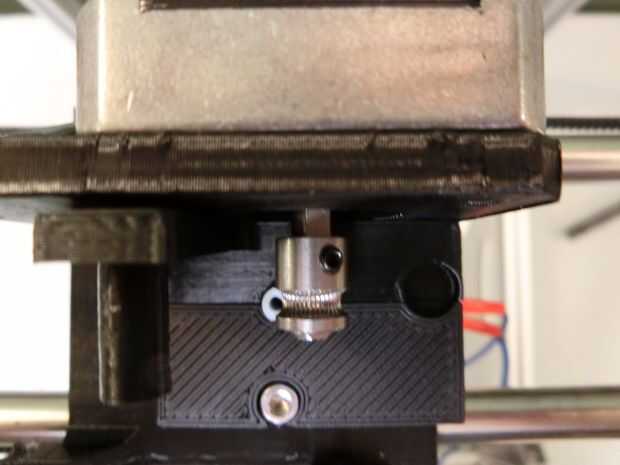

5. Además, apretar el perno del paso anterior como se muestra en la última foto aquí.
