Alineación de la tabla de alta precisión en su cortadora láser hecho fácil! Hacen de la herramienta.


¿El procedimiento de alineación de Mickey Mouse en el cortador del laser del odio? Sí - es un dolor. Dejar de combatirla y hacer esta sencilla herramienta y obtener precisión.001 en las cuatro esquinas de la mesa!

Dead simple, tiros precisos.

A veces, también muchas veces en realidad, usted puede hacer una herramienta muy superior a lo que está disponible para la compra - en este caso, puede hacer una herramienta de alta precisión que sopla lejos lo que el manual te dice que hacer y ahorrar toneladas de tiempo y frustración en el proceso.

Epílogo... Si estás escuchando... este instructable es simple, pero es la mejor manera para alinear una tabla. Me encanta mi hélice, pero decirle a la gente en una forma muy superior para alinear la mesa sobre lo que está en el manual.

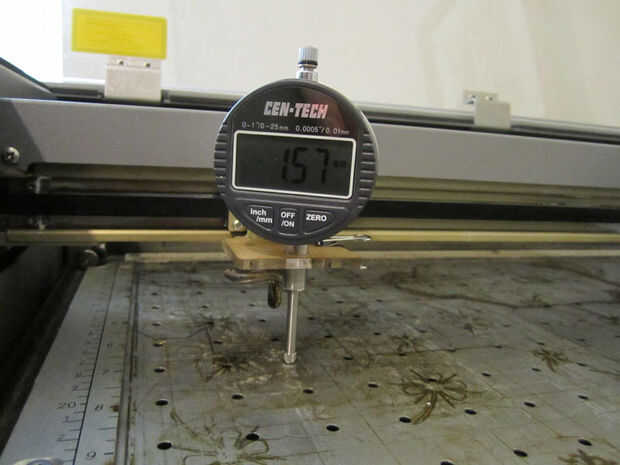

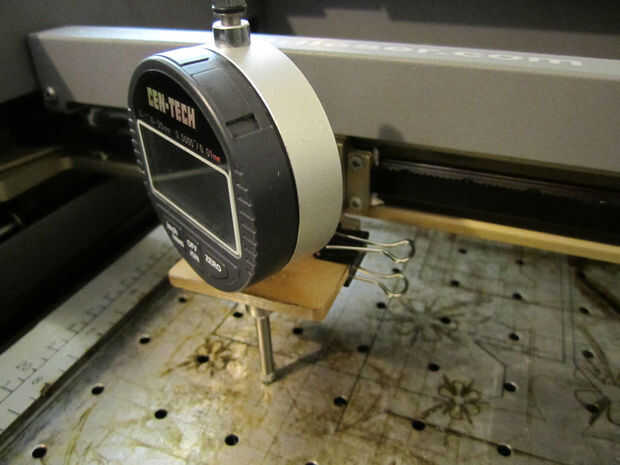

Sólo ir al puerto de carga (o su equivalente) y recoger un calibrador del dial - digital o vapor calibrador, no importa. Es sólo una presión en la plantilla y la plantilla de alineación se lleva a cabo en el carro de la óptica por los clips de la carpeta.

He incluido un archivo cortado (CDR y DXF) - tiene un tamaño un Epilog Helix, pero deben ser fácilmente adaptable para otras marcas y modelos así - el concepto es el mismo.

Por lo general, comienzan en la esquina más alta y levantar las otras esquinas para que coincida con.

Aquí está el información para aquellos que no han hecho este ajuste antes de-

Sólo clip la plantilla de alineación en el carro de la óptica y desde la posición inicial. Cero de la herramienta (Presione la tecla zero). Tome el carro de óptica a las 4 esquinas y encontrar el rincón más alto - que es donde empiezas el ajuste de, la esquina más alta. Volver a cero la herramienta en la esquina más alta - ahora ve hacia la derecha alrededor de la mesa a las otras 3 esquinas y hacer ajustes de altura en los tornillos de ajuste hasta cada esquina lee cero y sólo pasar a la siguiente esquina, hasta que todo leer cero o se acerca. Debe tomar sólo unos minutos y aún menos una vez te bueno.

Por la petición... PDF del archivo publicado, así
