Paso 26: Ventilador de refrigeración

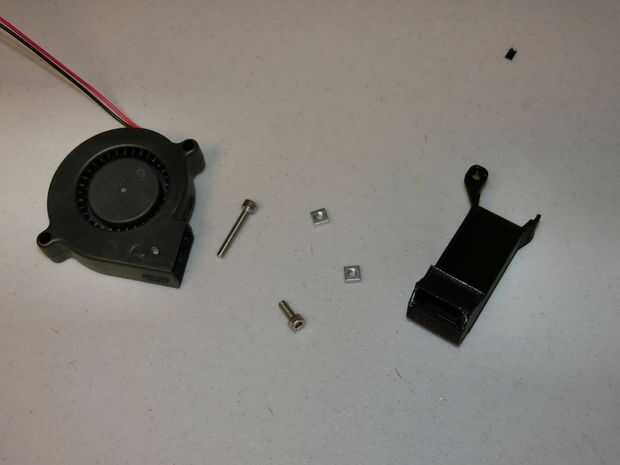

Piezas necesarias
1 x A8 - conducto de ventilador
1 x D1 - M3x8
1 x D3 - M3x20
2 x D8 - tuerca cuadrada M3
1 x G20-5015 cables w de ventilador
Asamblea

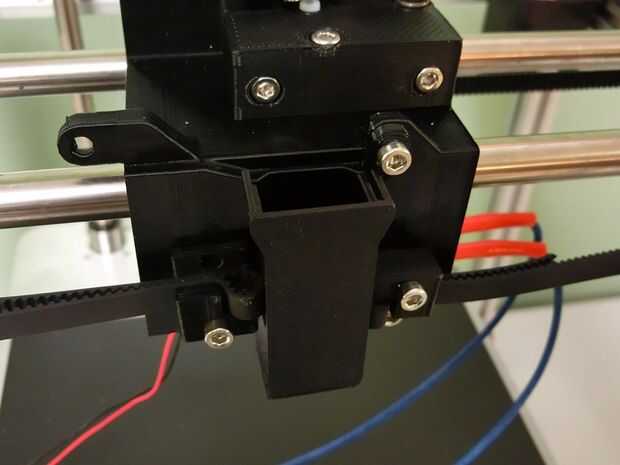

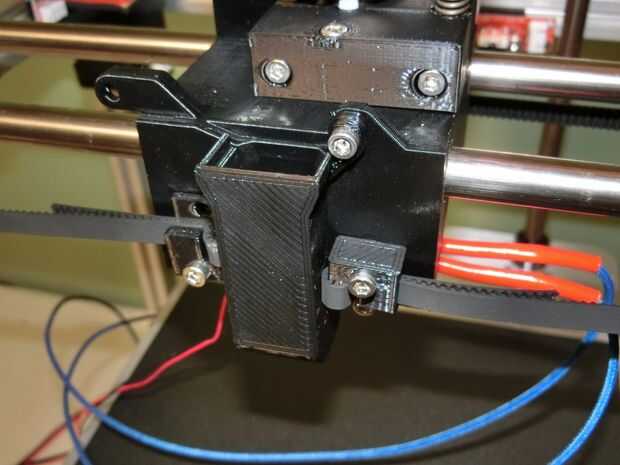

1. fijar el ventilador conducto parte A8 a parte de extrusora transporte A1. Parte A8 tiene un pequeño gancho en la parte inferior para sostener contra el carro de la extrusora, entonces usted debería poder tire hacia arriba y alinee con el agujero de montaje en la parte A1. Use 1 parte de x D1 y 1 parte x D8 para asegurar el conducto del ventilador en su lugar. No apriete en exceso.
2. (no se muestra) Prepare el ventilador cortando el cable amarillo (sólo aplica si el ventilador tiene 3 cables). A continuación, suelde o engarce en el cable de conector de 2 pines con cables de 1m.

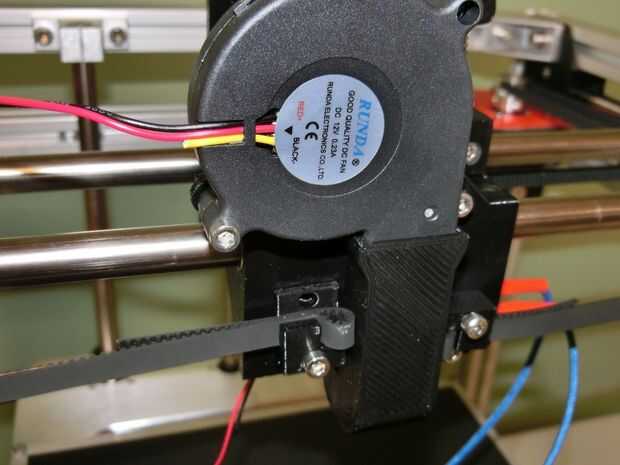

3. Monte el ventilador en la parte A1 como se muestra. La tobera del ventilador debe calcen bien en la parte superior del conducto de ventilador, luego use 1 parte D3 y 1 parte x D8 para asegurar el ventilador en su lugar. No apriete en exceso.
