Eclips3D - alta precisión impresora 3D (12 / 34 paso)

Paso 12: Agregar marco superior

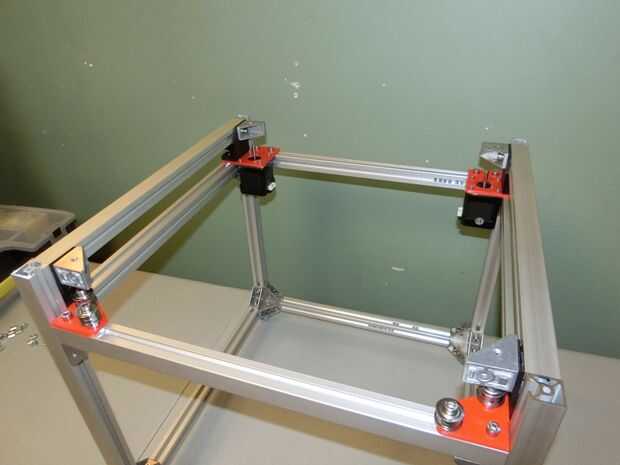

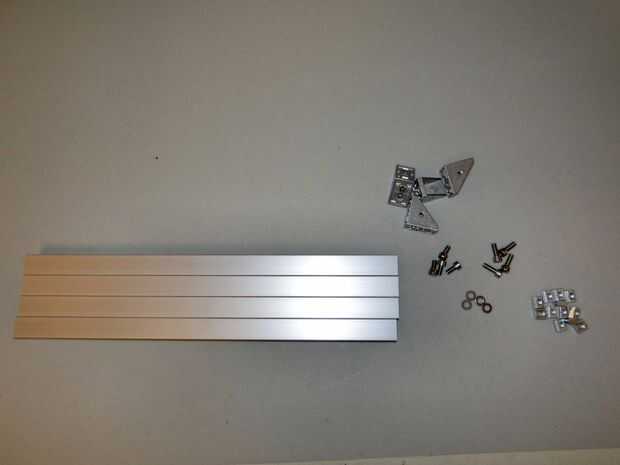

Piezas necesarias

4 x C2 - superior Horizontal de la protuberancia

4 x C4 - soporte de esquina

4 x D11 - M5x10

4 x D12 - M5x14

4 x D15 - arandela M5

13 x G18 - Pre Asamblea T tuerca

Asamblea

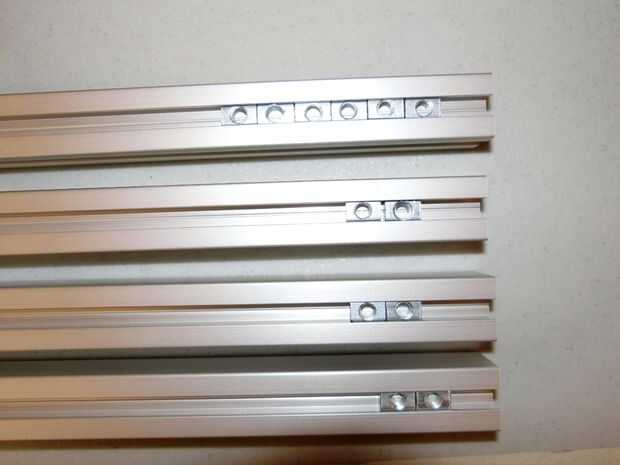

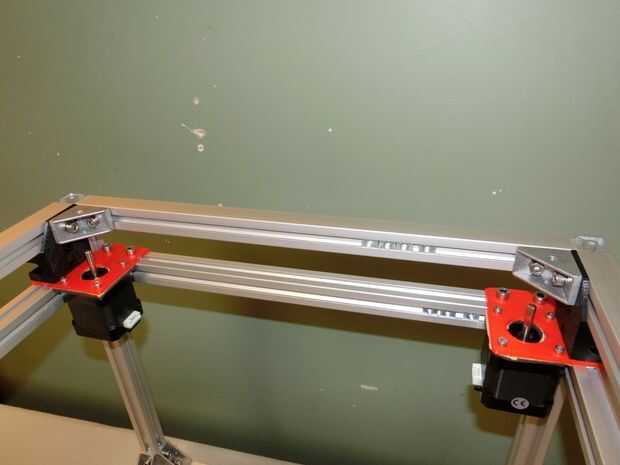

1. Coloque las partes G18 en ranuras de extrusiones C2 como se muestra. No hay las tuercas en T en las ranuras que no se muestra. Tomar nota de la tuerca de T falta en la extrusión de 2 º de la parte superior como se muestra en la figura 2. Sean 3 tuercas en esta protuberancia.

2. Instale 2 partes x C2 con las tuercas en T instaladas como se muestra. La protuberancia a la izquierda debería tener 3 tuercas en T, mientras que a la derecha debe tener 2. En ambos casos, las tuercas en T se enfrentarán en hacia la impresora, no hacia abajo.

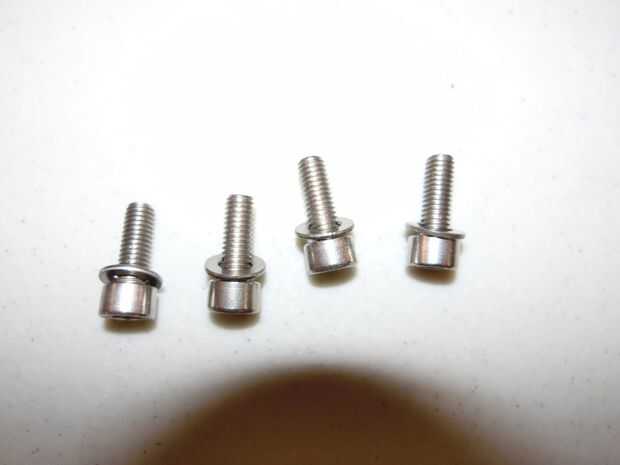

3. prepare 4 x parte D12 insertando 1 parte x D15 en cada uno.

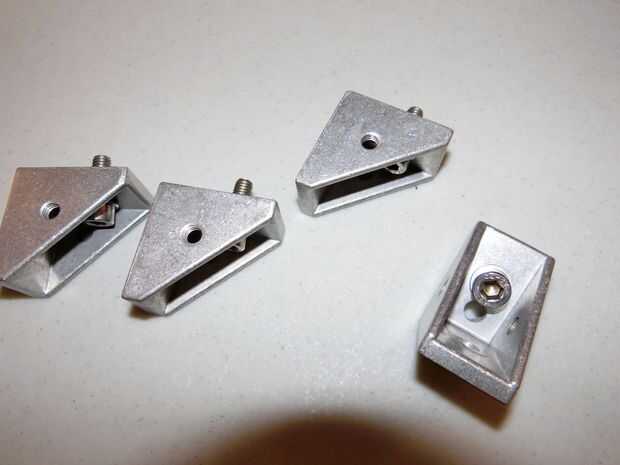

4. preparar 4 x parte C4 insertando subconjuntos del paso 3 en el orificio indicado. Asegúrese de que están poniendo los tornillos en el agujero correcto. Va a ser el mismo agujero de la posición de los soportes de 4.

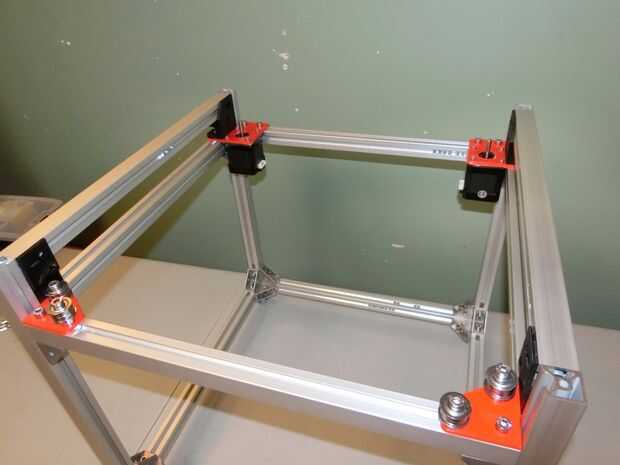

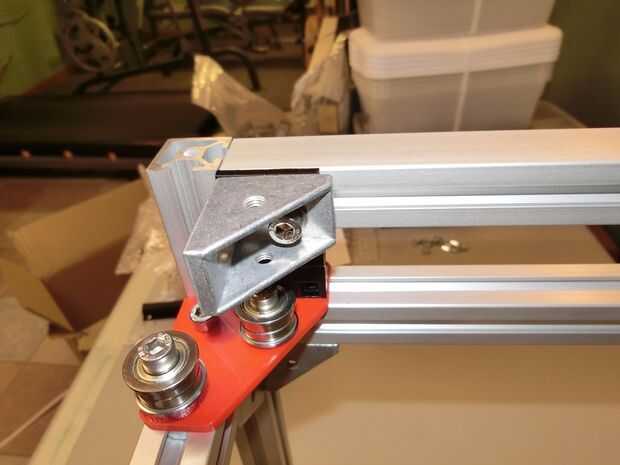

5. Alinee una tuerca en t de cada parte de extrusión C2 acaba de instalar con los agujeros en las piezas de plástico. Alinear subconjuntos del paso 4 contra extrusiones de plástico, empuje los pernos existentes a través y ceñidos de extrusiones de C2.

6. no para las 4 esquinas.

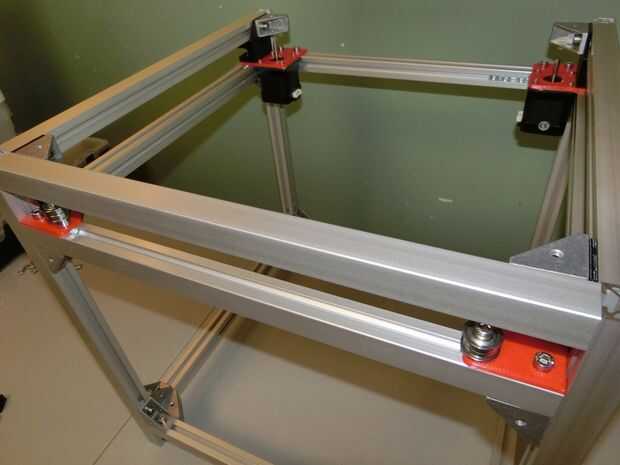

7. Alinee el último 2 x parte C2 con las tuercas en t como se muestra en las 2 imágenes finales. Tiene 2 tuercas en T en la protuberancia hacia la parte frontal de la impresora, y la extrusión posterior tendrá 6 tuercas en T en. Otra vez, no las tuercas en T deben ser hacia abajo. Alinee el extremo las tuercas en T de cada protuberancia con los soportes recién instalados en el paso 5-6. Inserte 4 x parte D11 a extrusiones seguras.

8. Apriete los 8 pernos recién instalados.
