Eclips3D - alta precisión impresora 3D (19 / 34 paso)

Paso 19: Alineando el eje de Z

Piezas necesarias

Teléfono inteligente u otro dispositivo de nivelación

Asamblea

1. pórtico de Centre la z por el ojo, no tiene que ser perfecto como el eje x tiene más recorrido que el tamaño de la cama de impresión.

2. apretar los soportes del eje inferior a la protuberancia por lo que no puede moverse. Al hacerlo, asegúrese de que el pórtico de z es en la parte inferior de su recorrido para obtener el espaciado adecuado.

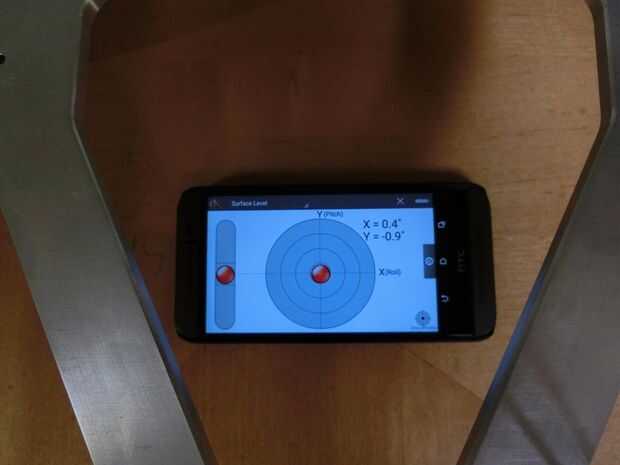

3. use su nivel y compruebe para asegurarse de que la mesa en que construyen nivel. Si no es así, necesita compensar más adelante. Utilizando un nivel de smartphone es más fácil porque usted puede tener en cuenta en qué ángulo es su tabla (en este ejemplo, sólo se preocupan por el eje X del nivel).

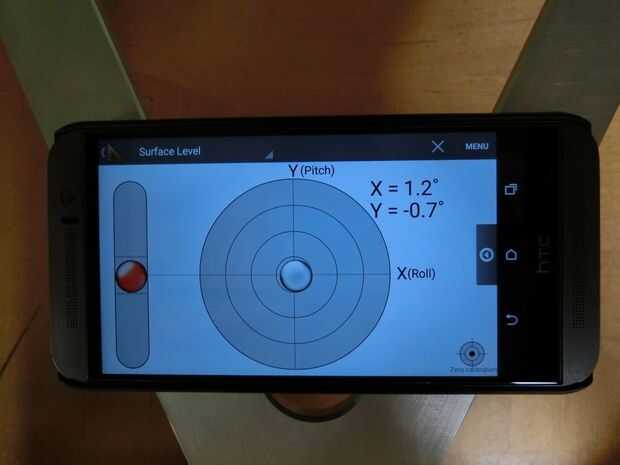

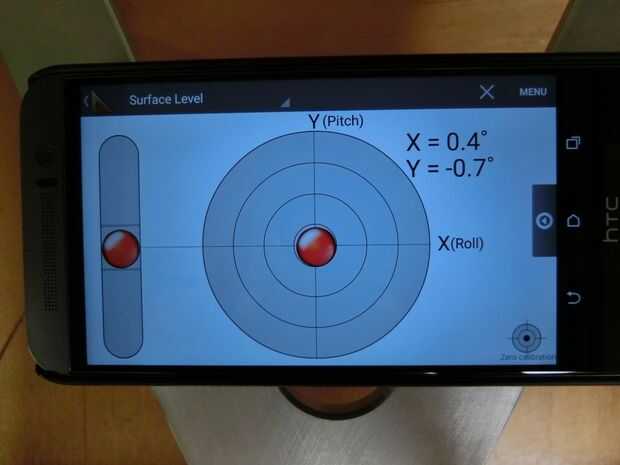

4. ahora, ponga el nivel en el pórtico. Levantar la grúa a su altura máxima y mover izquierda y derecha hasta encontrar es en el mismo ángulo que la mesa construyen en. Esencialmente, desea que el recorrido del eje z para ser perfectamente perpendicular al movimiento de la cabeza de impresora.

5. una vez que todo esté alineado correctamente, apriete hacia abajo los bloques de soporte de dos ejes principales. Ahora todo debe ser seguro y el pórtico de z debe moverse hacia arriba y hacia abajo fácilmente a mano con poca resistencia.
