DIY rata clon guitarra efectos Pedal de distorsión - la rata muerta (5 / 5 paso)

Paso 5: Rock ' n ' Roll!

Los gráficos fueron diseñados en Adobe Illustrator e impresos en material adhesivo de vinilo transparente en mi tienda local de la muestra FedexKinkos en su impresora Gerber Edge 2. Señales rápidas y otras tiendas de la señal de cadena pueden imprimir la misma con los gráficos del Vector. Aunque no una solución permanente, no planeo Gig con este pedal así que no necesito nada de la dureza del camino digno. Hay mucho tutorial sobre stomp pedal sitios web y foros diversos en caso pintura y diseño de etiquetas para leer y enloquecer.

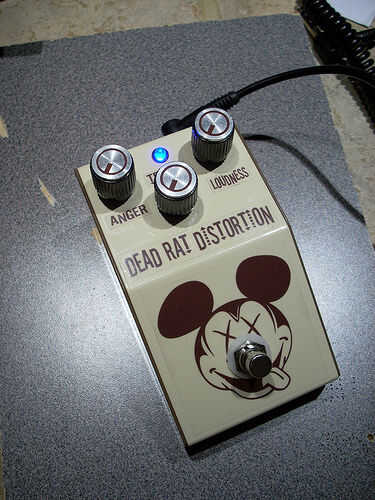

Ahora Conecte su guitarra y amplificador y que el mundo oiga la ira de la rata muerta!!!!!!

Compruebe detrás más adelante este año cuando construyo un combo pedal de delay y chorus en un caso!!!

Solución de problemas:

Si fuiste cuidadoso durante la soldadura de la PCB y doble comprobar cuidadosamente que ningún exceso de la soldadura ha tendido un puente sobre cualquier rastro y todos los empalmes de la soldadura son shinny y limpie entonces usted puede descartar cualquier problema de junta.

Algunas personas han tenido malas fichas LM308 que compraban de fuentes cuestionables (hmmm... tal vez ebay??) así que si tienes problemas y no comprar de oso pequeño entonces esto podría ser un buen lugar para empezar a solucionar problemas. (Esta es otra buena razón para utilizar un zócalo del IC por lo que puede fácilmente intercambiar chips para probar).

Si usted tiene cualquier zumbido, asegúrese de que los terrenos estén conectados correctamente. Usando una caja de metal le permite a la tierra en el chasis que ayudará a muchos. También podría querer comprar entrada blindado y conectores de salida o hacer un escudo de metal de metal de hoja fino que cubre los conectores para proteger contra cualquier otra interferencia electro-magnética.
