Pedal de distorsión de guitarra y bajo muy sencilla y barata

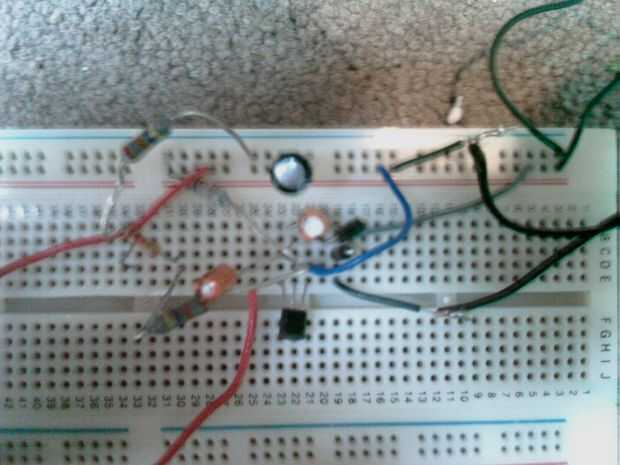

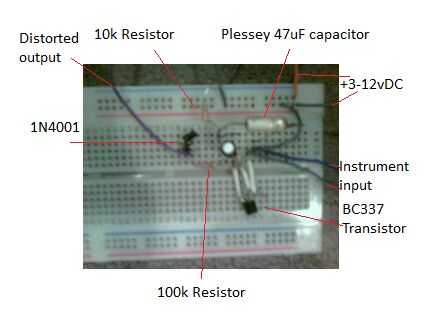

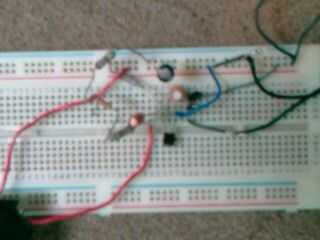

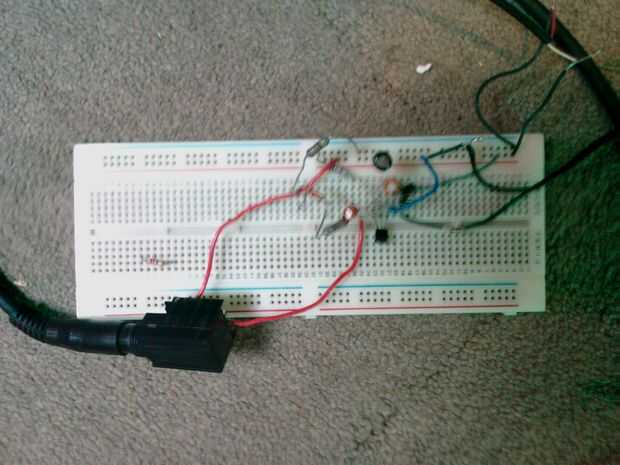

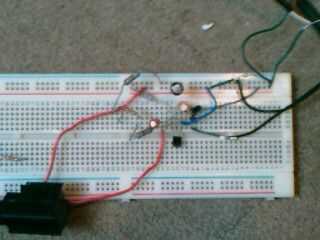

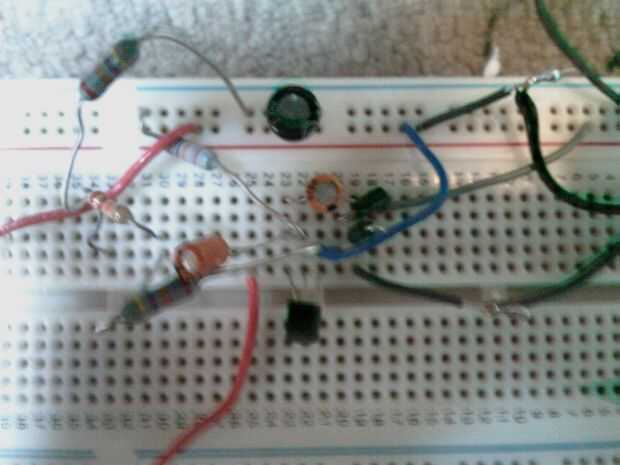

aquí, te enseño cómo hacer un pedal de guitarra muy simple de 1 transistor energía baja. (Diseñado el diagrama del circuito y PCB). Este circuito puede escurr de pilas de 9v (en la versión 2, yo corría lo fuera una fuente de alimentación móvil muy barato 5v SMPS) que todavía tienen una carga por encima de 1,5 significa que tendrás que tirar hacia fuera!

Edición: Si se aumenta la entrada capacito (el capacitor de 100n) las frecuencias más bajas pueden fluir a través del amplificador de emisor común, causando más del efecto distorsionado.

Además, si cambias el bias del transistor (swap el 100 k resistencia de un valor mucho mayor, por ejemplo, 680k o más, el transistor se verá obligado a clip asimétrico, aumento de la distorsión. Ir a la última página para clips de sonido :)

En mi nuevo circuito, uso una resistencia k 470 para el resistor de polarización.

¡ OTRA VEZ! Surge un problema a costa de la distorsión adicional. El ataque de los puede conseguir tajó de instrumento(en este caso silenciado). Con mi bajo, esto sólo parece suceder cuando estoy usando la técnica de slap bass.
