Paso 2: Grabado de la placa de circuito...

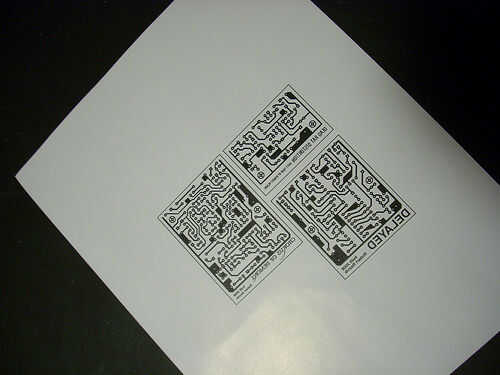

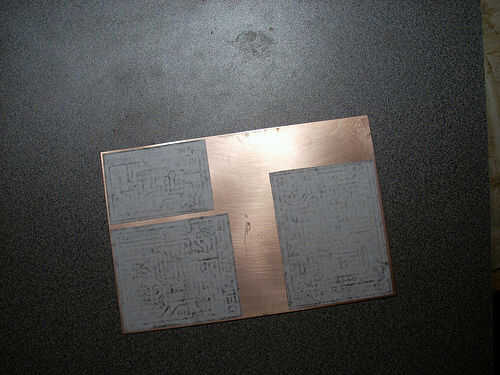

Una vez que tengas tu negativo (invertido) imagen entonces usted está listo para hierro en el cobre. Siempre limpio la tabla con lana de acero fina (00 ó 000) y luego pásele derecha de alcohol antes de comenzar a obtener la mejor adherencia del tono al cobre. (En estas fotos estoy grabado varios consejos para utilizar en proyectos posteriores.) Lugar la cara de la imagen y con la plancha casi el mayor ajuste (algodón) (sin vapor) pone la plancha en el centro durante unos segundos fundir el toner. Esto virar al cobre y dejar estable al empezar a hierro y aplique más presión. Generalmente trabajo con la punta de la plancha en movimiento desde el centro, girando el tablero como ir. El proceso generalmente toma sólo 5 minutos de planchado firme hasta que esté listo. Con este documento puedo ver el contorno de toner vienen a través de cuando está casi listo.

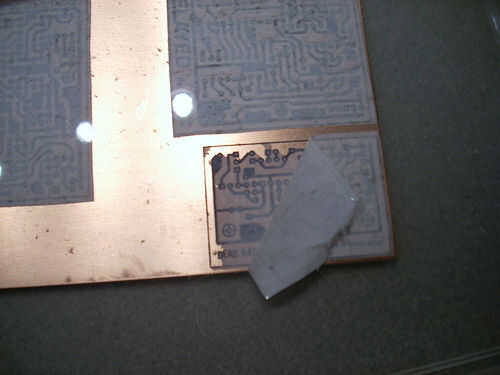

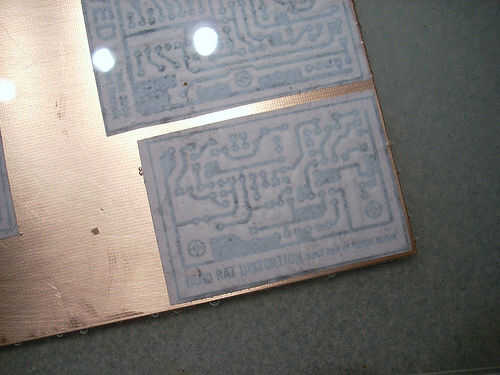

Nos estás satisfecho que lo tienes todo derretido entonces permitir que se enfríe durante un minuto o dos y luego tirarlo en un tazón de agua caliente/tibio para remojar un poco el papel. Cuando el papel empieza a hebilla empiezo dando masajes para aflojar suavemente hasta que empieza a pelar. El objetivo ahora es quitar todo el papel de cobre expuesto. No es importante quitar todo el papel pegado a los restos de tóner como largo como no papel bloqueando los orificios o tender un puente sobre cualquier cosa. Yo uso un cepillo de dientes suave y bajo un grifo corriente para fregar suavemente las partículas de papel las que aún permanecen.

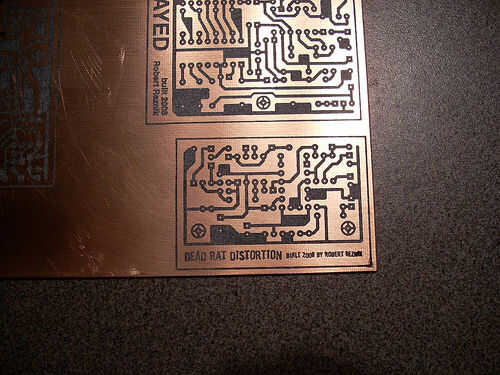

Luego seco la Junta y bajo una fuente de luz decente examinar las huellas de agujeros de alfiler o raspar manchas de tóner y use un marcador Sharpie para rellenar lagunas ni errores.

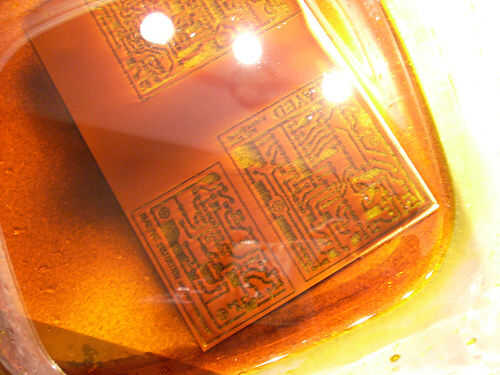

Ahora está listo para grabar... Me gusta calentar mi cloruro férrico colocando mi cámara grabado en un baño de agua caliente culo, esto acelerará el tiempo de eliminación de cobre inmensamente. (Con cloruro férrico es sabio usar guantes ya que casi todo lo que toca especialmente piel humana manchas). Caída la Junta esperó unos minutos, luego agite la solución agitando alrededor y luego lo deje reposar un hechizo más. Abrir una cerveza fría y bebidas mientras esperas. Repita hasta que todo el cobre expuesto es de resolver, o quedarse sin cerveza, luego quite la Junta y el lugar de con agua fría.

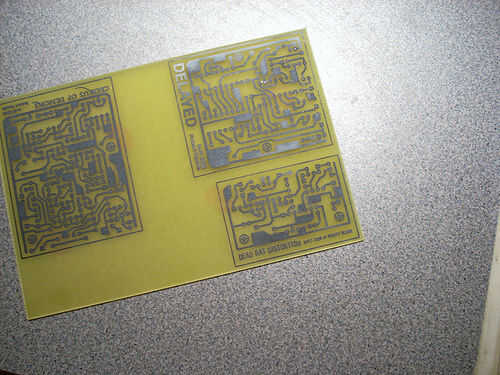

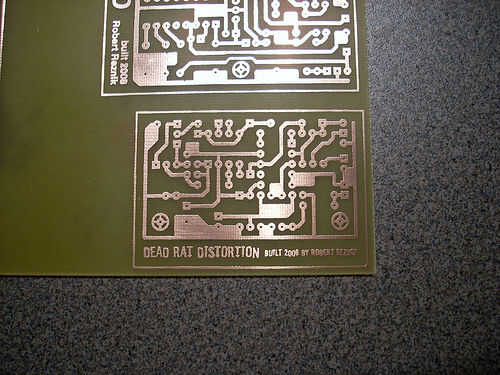

Para quitar el toner puede utilizar acetona o frenos de coche limpiador pero yo sólo uso una verde 3M scotch y grasa de codo. Voila! Ahora tiene una placa de circuito que hiciste todo por ti mismo!
Todo lo que queda es perforar los orificios pequeños y estás listo para comenzar a soldar. Recomiendo usar una prensa del taladro (Dermel tiene una agradable) para este proceso, le ahorrará un montón de palabrotas que mejor se gastan en juegos de fútbol mediocre
