DIY rata clon guitarra efectos Pedal de distorsión - la rata muerta (4 / 5 paso)

Paso 4: Caso diseño y relleno la bestia!

Ahora tenemos que averiguar cómo queremos alambre de pedal para la energía y de derivación. El Cableado de a bordo PDF tiene 6 configuraciones de cableado diferentes dependiendo de lo que buscas. Si sólo encuentras un interruptor DPDT deberás utilizar uno de los esquemas con las configuraciones de puente del Milenio que requiere piezas adicionales y un tablero separado que se come más espacio.

La ruta más rápida y más fácil es conseguir un interruptor de dos 3 polos (3PDT) de Ebay (el más barato) u otra guitarra parte sitios en la web. Con un 3PDT interruptor puede alambre un LED sin la molestia de agregar un circuito separado con el circuito de derivación. Utilizaremos el esquema de Offboard cableado 5 para este proyecto. Esta configuración permitirá un LED, batería y externa 9V CC.

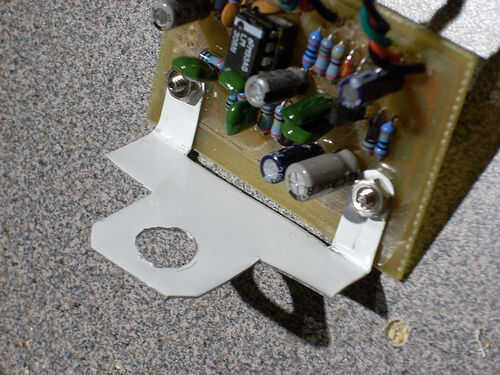

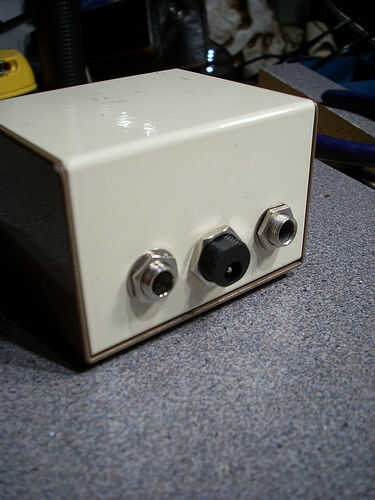

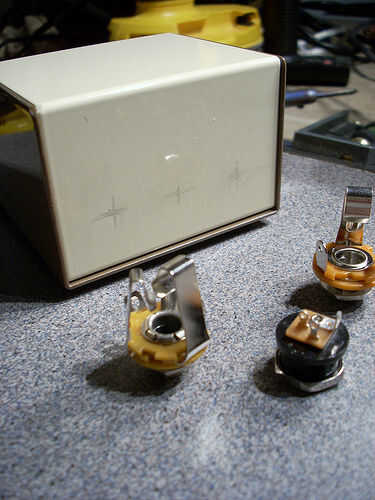

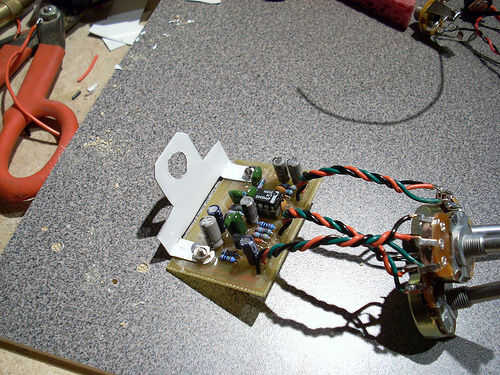

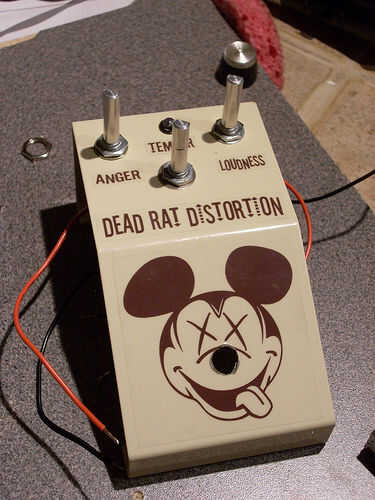

Determine la mejor ubicación en su caso para los conectores de entrada y salidos. Me gustan en la espalda para mantener los cables de guitarra de mi camino al jugar y para este diseño de la caja me proporcionó el espacio más interno. Utilice un perforador de resorte para marcar el centro de los orificios, esto te dará un centro y que la broca resbale alrededor conforme taladra. Perfore los orificios y también los agujeros para el 3PDT stomp switch, 3 ollas, LED y externa alimentación conector. Puede construir una maqueta de cartón de su caso y jugar con la colocación de las piezas antes de su taladro si no está seguro del ajuste. Usé algunos chapa delgada para fabricar un soporte para el montaje del PWB que conecta con el caso por el bote del centro para no tener que añadir ninguna más agujeros en el caso.

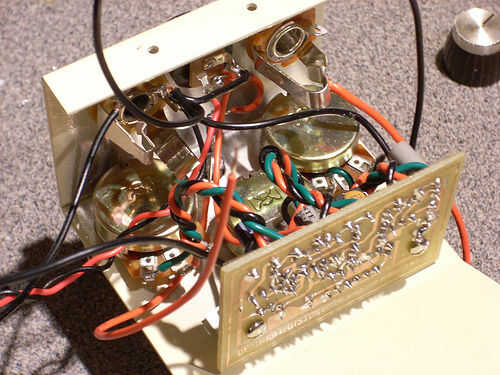

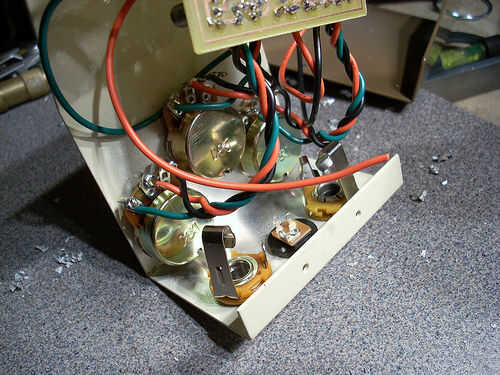

Ahora nos suelda todos los cables a los conectores, interruptores y conectores de alimentación establecido en el diagrama. Comprobar todas las carreras para asegurarse de que son correctos ya que es fácil mezclar hilos en todo este caos. Yo temporalmente montado todo en el caso de tener una idea de la longitud de los cables que necesito soldar todos los enchufes e interruptores juntos.

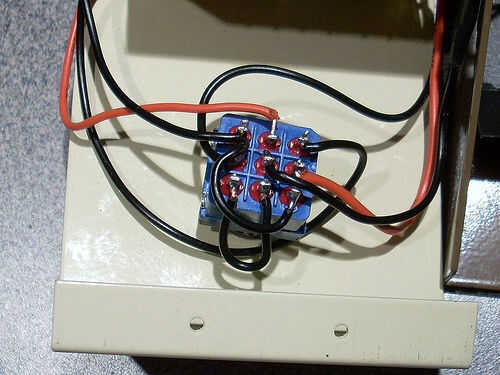

Una vez las distancias donde medidos y los cables fueron cortados tomé todo aparte y soldado juntos. Dejé los cables hasta el interruptor 3PDT un poco largo como para darme un margen hasta que corra hacia los lados para poder tener espacio para el clip de la batería entre la Junta y el interruptor.

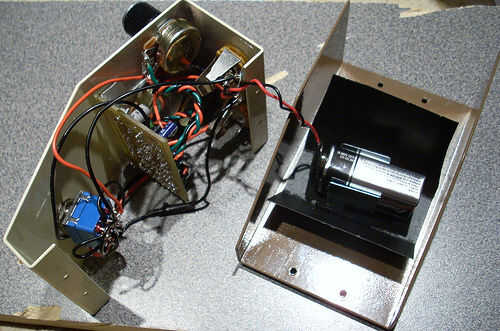

Utilicé una pieza delgada de plástico para separar la batería de los rastros de circuito expuesto para evitar cualquier corto circuito en el caso de que se produzcan se toquen. El plástico está doblado como el soporte de fijación placa de circuito y se conecta a la caja usando los agujeros perforados para el clip de la batería que se monta en la parte inferior de la caja.
