DIY rata clon guitarra efectos Pedal de distorsión - la rata muerta (1 / 5 paso)

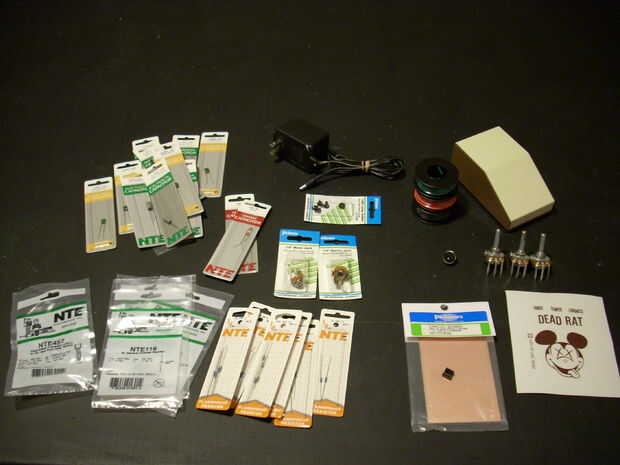

Paso 1: Conseguir las mercancías...

El archivo PDF tiene la lista de piezas junto con el diseño de circuitos. Esto no es un proyecto de RatShack por lo que tendrás que ordenar en línea de electrónica de oso pequeño u otro distribuidor de renombre componentes electrónicos como Digikey , Mouser o MCMinone si no eres lo bastante afortunado como vivir en una ciudad con una tienda de repuestos decente. Utilizar resistencias de película metálica en lugar de película de carbono debido a hay un rango de tolerancia (10% o 5% de carbono vs margen de película metálica de 1% de error) y si usted compra un surtido en línea usted puede conseguirlos a granel bastante baratos.

Se pueden cruzar referencia los de IC y transistores en línea en NTE para encontrar la versión "genérica" de NTE, que son generalmente más fáciles de encontrar localmente. Tipos de audiófilo frunce el ceño sobre utilizando piezas de NTE para proyectos High-End tales como amplificador reconstruye hacen inconsistencias en parte especificaciones pero para proyectos como este que no he tenido ningún problema hasta ahora.

No indicado en el esquema pero se asume que el conocimiento es: resistencias todas son 1/4 watt, todos los condensadores necesitan ser clasificado para 12 voltios o superior. (un condensador de .01uF de 12V y un .01uF 50V son iguales excepto los 50V puede tomar más tensión y será mayor en tamaño en caso de que fueras curioso.)

Además de las piezas indicadas en el archivo PDF, usted necesitará también:
-No. 3 - 100K-A (Audio o logarítmica (lo mismo) potenciómetros - 17mm de diámetro mejor
(cuidado de no conseguir Linear taper ollas... gran diferencia!)
-3PDT stomp switch (pequeño oso Elec o Ebay)
-Complemento de batería de 9V y pilas Clip,
-LED y LED (si usted quiere un indicador de estado)
-1/4 "estéreo entrada
-1/4 "mono gato de la entrada
-22 calibre trenzado de conexión alambre (preferibles 3 colores diferentes)
-Fuente de alimentación de 9V "hierba de la pared" (conductor de centro es "-")
(esto puede ser salvado clasificado alrededor de 500 miliamperios o algo así)
-conector de alimentación (mujer, que coincida con el conector de la fuente de alimentación)
-Caso adecuado (metal preferible para la fuerza y protección). Cheque la web... Casos de Hammond son los más populares. He encontrado mina en mi distribuidor de parte de la electrónica local.
* editar * mi último viaje de regreso a la tienda me enteré de la empresa y la parte # del caso...
La empresa es: LMB Heeger (también tienen un sitio web) y el caso es # MDC532

Otras herramientas y suministros:
Soldador, soldadura, taladro/Dremel, brocas, plancha de ropa, envases de plástico, guantes de goma, PCB reactivo (cloruro férrico), multímetro (para pruebas y solución de problemas) y fría cerveza.
