DIY rata clon guitarra efectos Pedal de distorsión - la rata muerta

esto no es ningún pedal de distorsión de Mickey Mouse!

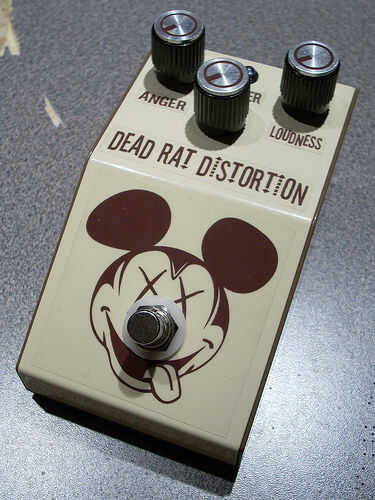

Este pedal es un clon de uno de mis pedales de efectos favoritos de los 80... RAT distorsión del ProCo. Es un pedal de distorsión OpAmp básico usando el chip IC LM308N clásico que es una construcción bastante simple para ésos práctico con una pistola de soldar tienen un fin de semana libre y amo el rock ' n ' roll.

El esquema que estamos utilizando fue diseñado por Francisco Peña quien ha hecho un excelente trabajo con este y otros diseños de pedal en Tonepad.com. (por favor abstenerse de editar el placa de circuito de arte a menos que tengas permiso del autor. (lo siento Francisco!!!!))

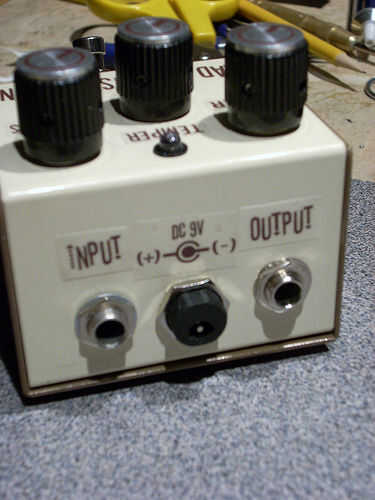

El esquema y PCB están disponibles en PDF formulario en TonePad.com siguiendo este enlace, que también tiene una gran biblioteca de otros pedales de efectos y guitarra relacionada con proyectos de construir desde principiante hasta avanzado. Usted también necesitará el PDF para Off-Board el cableado para el cableado de la entrada/salida y la potencia para el pedal.

TonePad.com también lleva placas de circuito impreso confeccionado a comprar si no tienes el tiempo o esfuerzo para hacer su propio. Los PCB en tonepad.com vienen con un lado de componente serigrafiado, estañado almohadillas de soldadura y también una máscara de la soldadura - todo por un precio bastante decente considerando el costo de suministros que tienen que comprar para hacer su propio! Te recomiendo ir a esta dirección si desea tan cerca de construir libre de error como sea posible.

Usted puede comprar la mayoría (si no todas) de las piezas de Electrónica de oso pequeño que ofrece precios bastante razonables y son partidarios de TonePad y varios otros sitios de música DIY proyecto. (También recomendado!)

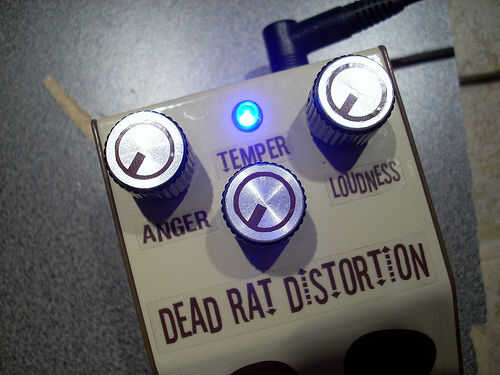

Creé los gráficos en Adobe Illustrator y han hecho disponibles a continuación a todos los que deseen usarlo. Es un archivo PDF guardado fuera de Illustrator por lo que fácilmente se edita con cualquier software gráfico de vectores que puede abrir pdf... Diviértete con él y enloquecer.

(Voy a publicar algunos clips de sonido y tal vez algun video pronto para que tengas una idea lo que puede hacer.)

Ahora prepárate para Rat ' n ' Roll...
