Diseño de la lógica secuencial para un reloj Digital de aprendizaje (13 / 14 paso)

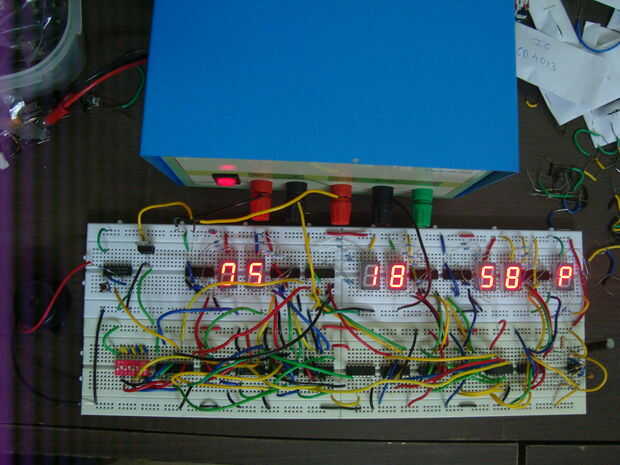

Paso 13: Implementación de protoboard

Lo más importante a saber es, cuando se trata con circuitos digitales que Vcc casi siempre significa 5V. No he subido ningún esquema aquí. Refiérase a los pasos para cada etapa.

Componentes:

IC 7493:4 enmiendas.

IC 7400: 1 no.

IC 7408: 1 no.

IC 7410: 1 no.

No. 7474:2 IC.

No. 7476:2 IC.

IC 74682: 1 no.

IC 7447:6 enmiendas.

IC 555: 1 no.

Exhibición de segmento 7 ánodo común: 7 Nº.

Condensador: 1000 uF, uF 0.01 (1)

: Resistencia de 470 ohms (1), 500 ohms (1), 330 ohmios (48)

8 pin DIP switch: 1 no.

Zumbador: 1 no.

Breadboards y fuente de alimentación

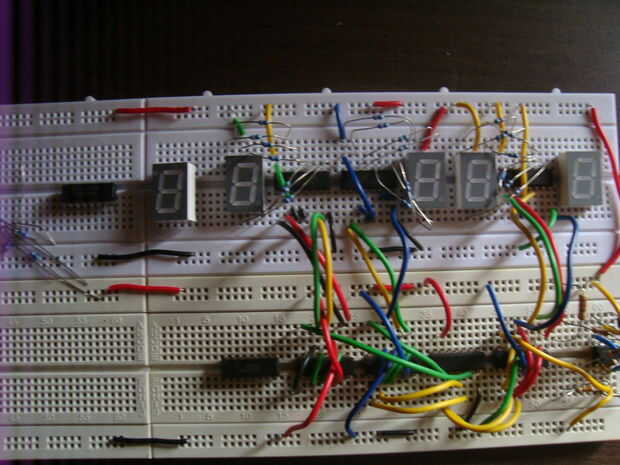

Construcción:

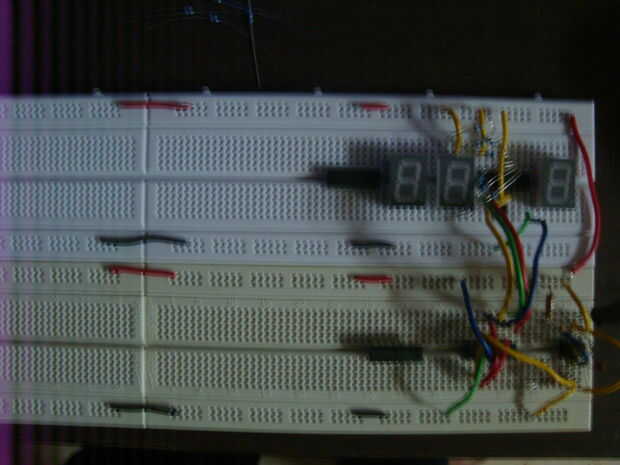

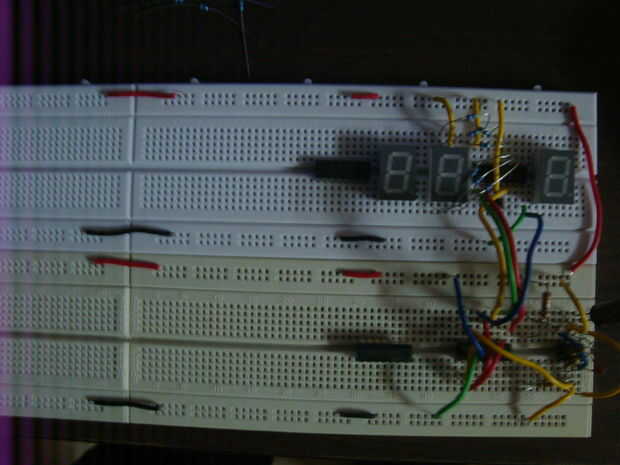

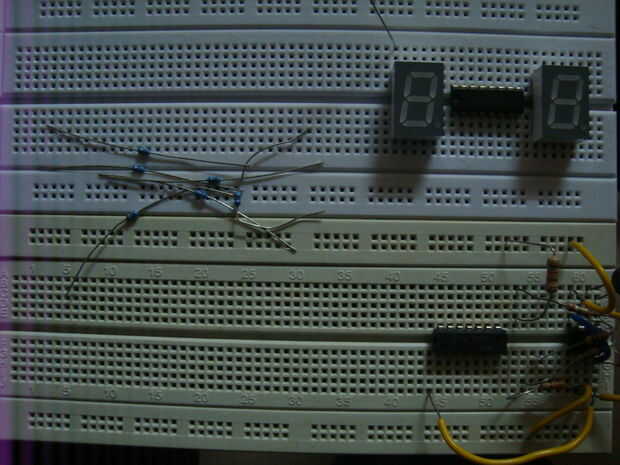

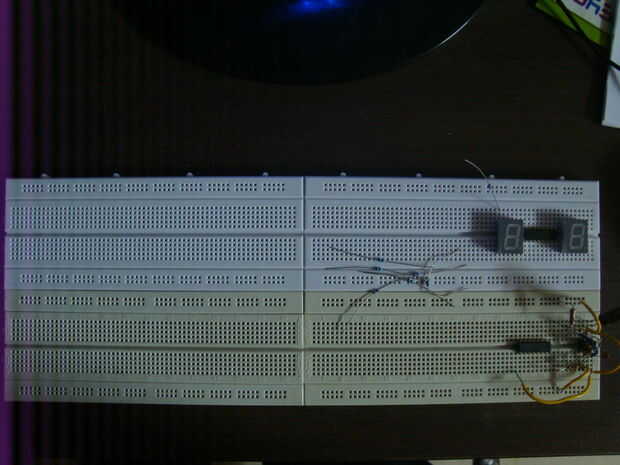

La mejor manera de implementar el circuito es primero desde un extremo (de derecha a izquierda) y hacer un circuito en un momento. Primero completar el 0 - 9 contador con 7493 una onda cuadrada de 1Hz como reloj de un temporizador 555 como en el paso 9.

Una vez contador funciona, conecte los terminales de reset de 7493 (terminales 2 y 3) en las dos entradas de una puerta NAND (7400 hará). La salida de esa puerta del NAND es el reloj para la siguiente etapa.

Luego hacer un 0 - 5 con contador 7493. Todo sigue igual, la pantalla etc. Los terminales de reset se dan conexiones del control de calidad y control de calidad.

Otra vez estos dos terminales reset están conectados a una puerta del NAND cuya salida es el próximo escenario.

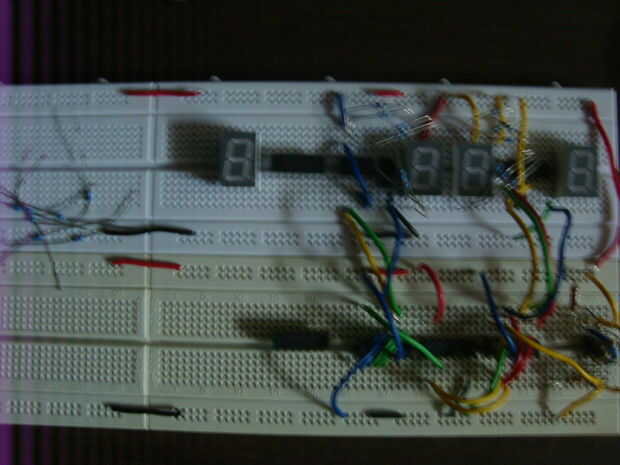

Repetir este proceso para otro 0 - 9 contador y luego un 0 - 5 al revés.

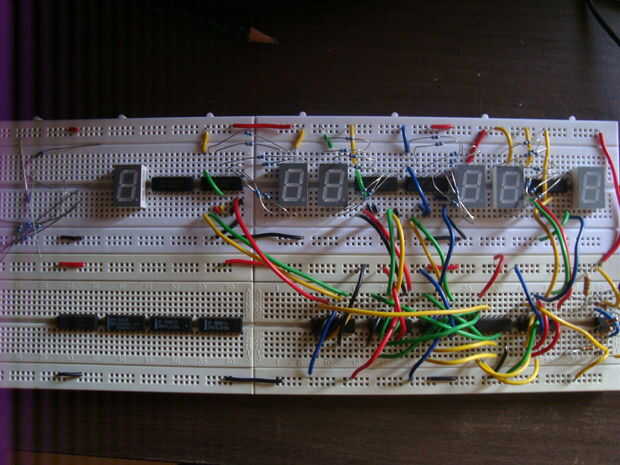

Luego construir el contador 1-12, uso otro Temporizador 555 hecho en un tablero separado como reloj para probar este contador 1-12.

Una vez que haya verificado que trabaja entonces la salida de la puerta NAND, a la que el último (minutos - M1) 0 - reajustes del contador 5 están conectados, se da como señal de reloj al contador 1-12.

Luego usar una puerta y al que están conectado Q del D fracaso de tirón y Q1 de la T fracaso de tirón del contador 1-12 como entradas. Conectar salida de esta puerta y el reloj de otro fracaso de tirón D operado en el modo toggle (Q' se conecta a D).

Este D flip flop Q' está conectado con la 'c' terminal de la común pantalla ánodo (todos lo otros 6 común ánodo muestra está interconectado con IC 7447, éste no es como en el paso 11). Terminales de 'a', 'b', 'e', 'f' y 'g' están conectadas a tierra mientras que el común se da a Vcc. no olvides la corriente limitando la resistencia de 330 ohmios para cada a, b, c, e, f, g terminales utilizados en la pantalla.

Módulo de alarma:

Entonces coloque el interruptor Dip, cortocircuitar todas las 8 conexiones en el lado OFF (matriz inferior de la inmersión) y conecta a Vcc.

Conectar 8 alambres individuales en la matriz del lado de ON y conectarlo numerados del 1 al 8 en los terminales Q de IC 74682 (comparador de magnitud de 8 bits) de Q0 a Q7 (consulte el diagrama de pines cargado).

Aquí es donde tenemos que hacer un pequeño sacrificio, sólo podemos usar los 4 bits de la T - Flip flops en el contador 1-12. 3 más bits de 0 - 5 contador de los minutos y 1 bit para A/p.

Hasta Q3, Q2, Q1 y Q0 de la T flip-flop están conectadas a P0, P1, P2, P3 respectivamente. QC, Qb, Qa del 0 - 5 contador de minutos está conectado a P4, P5, P6 respectivamente. La A / Q de P D flip-flop está conectada a P7.

La terminal de P = Q de la IC está conectado con el reloj de otro D flip-flop, que es también en el modo toggle (D está conectado a Q').

Q' está conectado con el claro de la flip flop a través de un interruptor del tacto que actúa como el botón snooze. La Q del flip flop está conectada a un timbre.

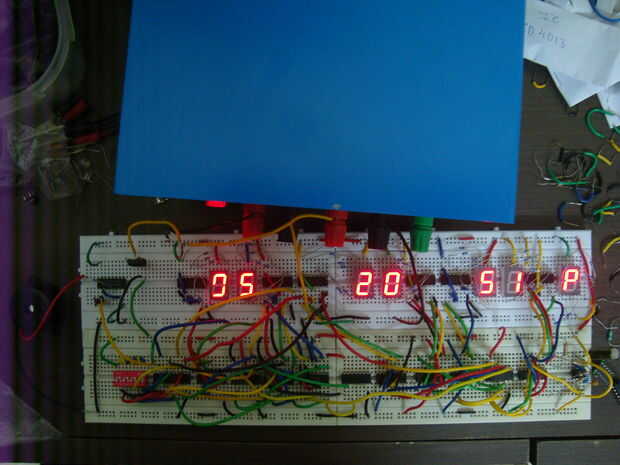

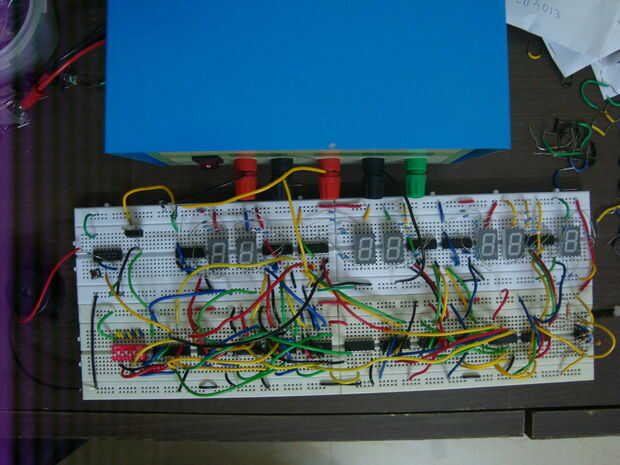

Si utiliza fuentes de alimentación con 5 V salida probablemente no será suficiente para alimentar un circuito así de enorme. Así que tendrás que conectar otra fuente de alimentación de 5V en paralelo. He utilizado la salida de 12-0 de mi fuente con un 7805 y conectadas en paralelo para aumentar la corriente suministrada en 5V (conexión en serie aumenta la tensión y IC que se jodan!). Ver cómo el circuito funciona cuando se desconecta la alimentación de 12-0.

La alarma funciona de la siguiente. Asumir que q del fracaso de tirón D es 0 inicialmente. Cuando el valor de entrada coincide con el del correspondiente valor de reloj, el valor de P = Q cambia de baja a alta. Este borde positivo provoca el fracaso de tirón de D para alternar. Así se convierte Q 1 y Q' se convierte en 0. El zumbador conectado a Q comenzará a sonar y la alarma funciona.

Ahora hay un botón de pausa o el interruptor del tacto conexión Q' para borrar. Desde Q' es 0, cuando se presiona el interruptor del tacto, entrada claro se convierte en 0 y así la tapa D flop borra haciendo Q = 0. Cuando Q es bajo, no suena el zumbador y la alarma es silenciada. Así conseguimos nuestra alarma básica.

Compilar todo conseguirlo (Perdóname por mi malas habilidades de edición de vídeo):
