Diseño de la lógica secuencial para un reloj Digital de aprendizaje (7 / 14 paso)

Paso 7:0 - 9 contrarrestar usando T - FF

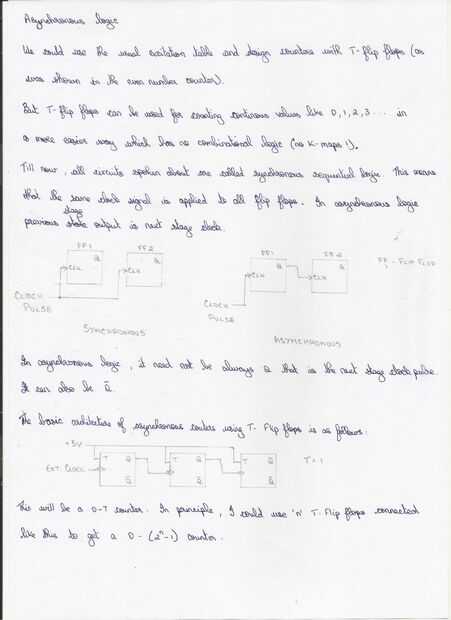

He hecho este circuito de forma asincrónica. Los dos contadores que vimos hasta ahora funcionan de manera sincrónica. Lee el primer archivo escaneado donde he explicado la diferencia.

Con la esperanza de que usted ha leído, ahora usted recordará que dije que conecte la salida del 555 temporizador a todos los terminales de reloj de lo flip flops en el D tapa contador 0-9 y 0-5. Eso es lo que hace que los contadores síncronos o circuitos síncronos en general.

El mismo 0 - 9 y 0 - 5 al revés también se puede hacer de una manera asincrónica que es que los dos contadores sobre.

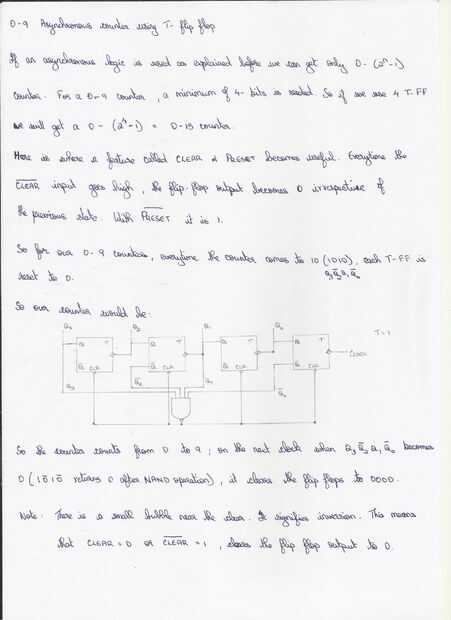

Otra vez es una instancia donde no es posible explicar el circuito escribiendo, así que mira en el segundo archivo escaneado.

Componentes:

No. 7476:2 IC.

IC 7420: 1 no.

IC 7447: 1 no.

IC 555: 1 no.

Condensadores: uF 1000 y uF 0.01 (1)

: Resistencias de 470 ohms (1), 500 ohms (1) y 330 ohmios (7)

Común ánodo 7 segment Display: 1 no.

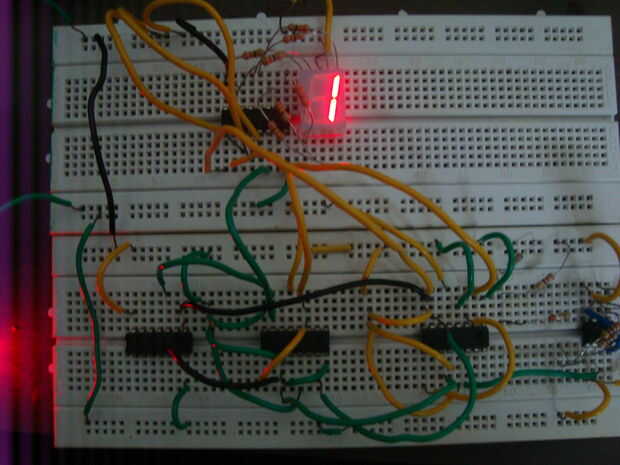

Breadboard y fuente de alimentación

Como se ve en el diagrama del circuito, tenemos ojotas de T 4. Como tal no es comercial T fracaso de tirón de IC. Así que utilizar un fracaso de tirón de JK - CI 7476 y cortocircuito o Conecte las terminales J y K. Que conectado J y K terminales estará nuestro terminal de T.

Necesitamos una puerta del NAND entrada 4 para los que vamos a utilizar un IC 7420. Salida de esta puerta NAND se conecta al claro de todos los 4 T ojotas.

Construcción:

Otra vez se verá terminales como 1K, 2K, etc.. Conectar 1K a 1J y que será el terminal de T de la primera flip flop en el IC o 1T. 2J y 2K para 2T.

La pieza de la exhibición del circuito sigue siendo el mismo con Q3 siendo D, Q2 siendo C, Q1 siendo B y Q0 ser para las entradas del IC 7447. También no cambian las conexiones del 7 segmento del IC 7447.

Tenga cuidado al conectar el reloj. Todavía necesitamos un temporizador 555, pero salida del temporizador se conecta sólo el primer flip flop (o el fracaso de tirón de cuya producción es Q0). Entonces solamente siga las conexiones como en el segundo archivo escaneado.

Como se puede ver este contador utiliza cables de muy inferior. El trabajo de estos contadores asíncronos se discute en el 0 - 5 contra (por cuestiones de espacio).
