Paso 14: Final cosas que decir
Si se observa sólo podemos configurar la alarma para el 01-09 (minutos y A / P es todavía flexible) porque nos conecta sólo la T ojotas. No tenemos suficientes bits para la solapa D flop. Aunque fácil de añadir un interruptor, pero tenemos sólo un comparador de 8 bits. El problema era que nuestro diseño inicial era un contador de 4 bits 1-12. Los cuatro bits se utilizarán directamente en el comparador y el mismo 4 bits se utilizará con un binario al convertidor de BCD para producir el necesarios 5 pedacitos (1 + 4) para las dos pantallas.
El hecho de que un binario al convertidor BCD IC 74185, no está disponible en el mercado (y la aplicación booleana es tan grande como casi la mitad del reloj) nos obligó a cambiar nuestro diseño, en la creación de los 5 bits directamente. Por lo tanto, lastran el modulo de alarma.
Todavía estoy averiguar maneras de trabajar utilizando individual y puertas etc.. Pero aumenta el número de ICs a bordo y si nos fijamos en la Junta, hay simplemente no hay más espacio.
Otra área a mejorar es poder. El consumo de energía de este reloj es enorme. Después de hacer las matemáticas, me ha sorprendido que la adición de todos los dissipations de la energía (IC, resistencias, displays etc.) me dio una suma de casi 5 w.
El circuito es todavía no está listo para ser implementado en un PCB. Hay cuestiones todavía funcionales y poder abordar que es el concepto de lógica secuencial 'diseño'.
Voy a hacer otro instructable, satisfacer todos estos requisitos en un PCB y también discutir JK ojotas (lo dejé por aquí) para ir con ella. Pero cuando recordamos que nuestro objetivo era aprender lógica secuencial y así implementar un reloj digital, creo que este circuito trabajado a su promesa.

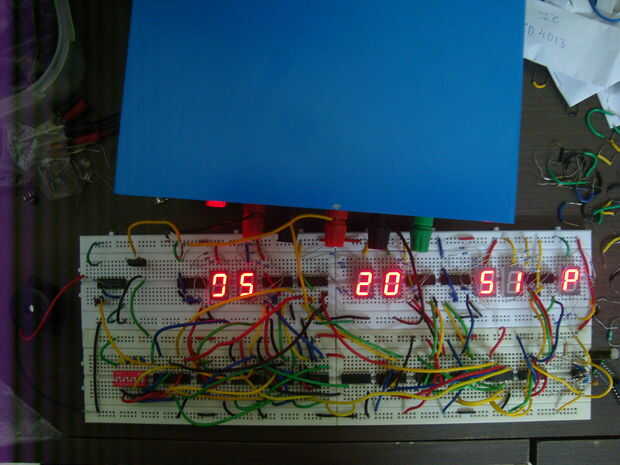

Construir un circuito que tiene 19 de IC y 2 metros de cable para las conexiones no es una tarea fácil. Espero que os he dado bastante información en este instructable para que otros también lo hacen. Después de todo, para un entusiasta de la electrónica es los derechos de fanfarronear, debo decirlo!
El truco es trabajar cada contador individual y práctica como lo que se muestra en los pasos. Entonces, es mucho más fácil montar todo en un reloj.
Espero que también he añadido a sus conocimientos de diseño de lógica secuencial. Hice lo mejor pudo y dime a donde la información puede presentarse mejor o es inconsistente con los hechos. Estoy abierto a comentarios y sugerencias.
¡ Mucha suerte para tus propios circuitos secuenciales!
Agradecimientos:
Siempre agradezco a mis padres y maestros. Tengo que agradecer al Departamento de electrónica, Instituto de tecnología de Chennai por ofrecerme el recurso más importante de todo - tiempo. Pero hay dos personas que tengo que dar las gracias especialmente para este trabajo. El Sr. Balaji, quien amablemente me proporcionó el RPS visto en los videos inmediatamente después de que sopló mi primer uno y aún no aceptan dinero. Tengo que agradecer también la Sra. Archana (un alumno de mi padre), que me tiene los componentes que he utilizado en los circuitos.
