Un convertidor de nivel de lógica bidireccional (para I2C)

cuando se trabaja con sensores y microcontroladores o arduino, necesitarás un convertidor de nivel como un montón de sensores están diseñados para 3, 3V y la mayoría de microcontroladores será 5V.

Sé que se puede comprar barato en sparkfun y otros pero cuando usted sólo quiere comprar un convertidor puede pagar más el envío que para la cosa real. Y además, es una cosa simple de hacer.

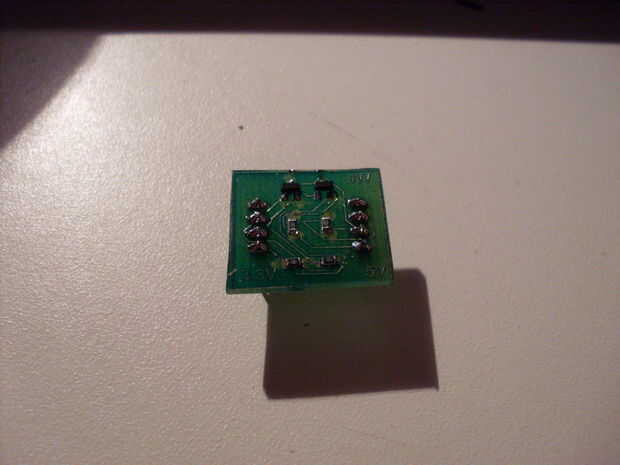

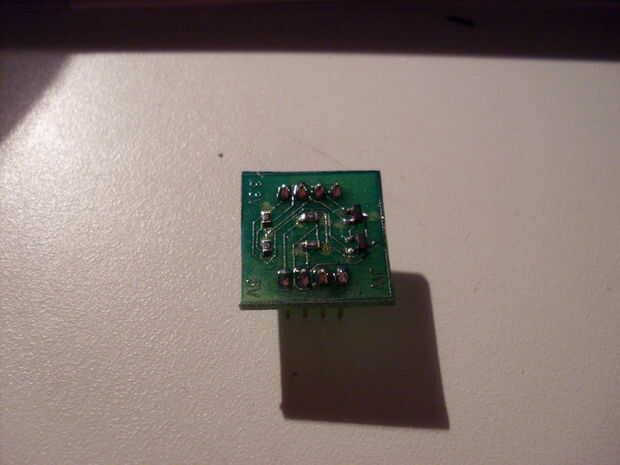

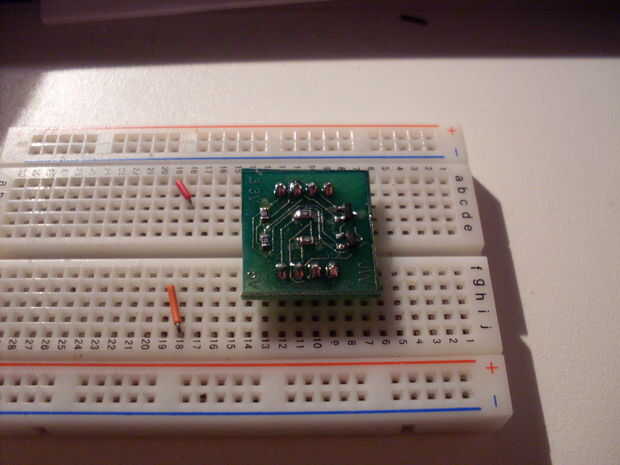

Sólo necesitas dos mosfets bss138, cuatro 10 k resistencias, dos conjuntos de headerpins masculino y un pcb o un pedazo de la veroboard.

Etiquetas: Lógica, Mosfet, Convertidor, Bidireccional, Bss138
