Paso 6:0-5 contra uso de D - FF

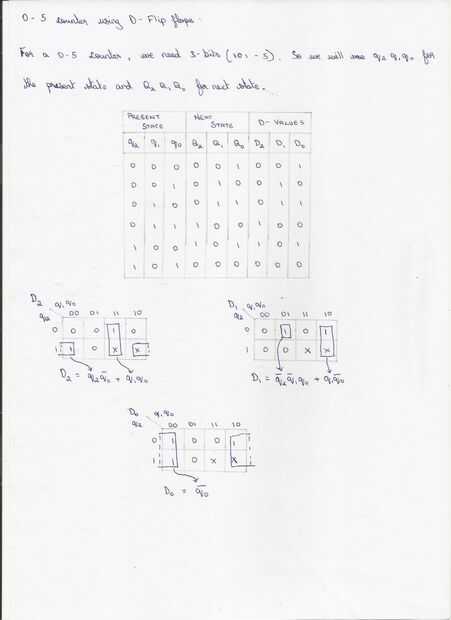

Esto es muy similar a la 0-9 circuito excepto que los cambios de diseño y el circuito como tal es comparativamente más pequeños y requiere menos cables. Comprobar el diseño en el archivo escaneado.
Componentes:
No. 7474:2 IC.
IC 7411: 1 no.
IC 7408: 1 no.
IC 7432: 1 no.
IC 7447: 1 no.
IC 555: 1 no.
Condensadores: uF 1000 y uF 0.01 (1)
: Resistencias de 470 ohms (1), 500 ohms (1) y 330 ohmios (7)
Exhibición de segmento 7 del ánodo común: 1 no.
Placa y fuente de alimentación
Aquí tenemos sólo 3 D chancletas para los 3 bits, pero tendremos que utilizar dos IC 7474 de todos modos.
También necesitamos 1 IC 7411 (para la una 3 entrada y operación), 1 IC 7408 (para las tres 2 entrada y operaciones) y 1 IC 7432 (para la operación entrada 2). En términos prácticos puertas y operaciones se pueden utilizar indistintamente, como en la entrada 2 y la puerta es casi igual que decir 2 entrada y operación en términos prácticos.
El IC 7447 y el uso del display de 7 segmentos es el mismo que el caso anterior. En este caso al conectar el IC 7447, utilizamos sólo 3 bits tan solo C para Q2, B para P1 y para Q0. Conecte el terminal D a la tierra (no dejarlo abierto).

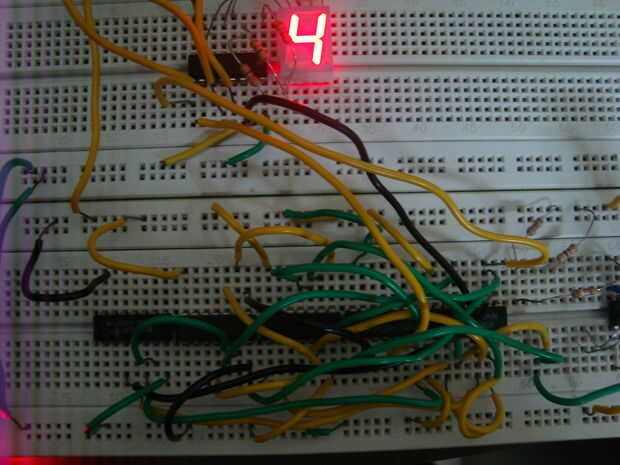

Construcción:
Muy bonito el resto del circuito es el mismo y apagado los 4 Flip flops en los 2 IC 7474, sólo usaremos tres de ellos así que no te preocupes sobre el 4 º cuarto. Sólo deje que desconectados. Y de la de otros terminales como PRESET y claro - sugiero dejarlos demasiado.
Necesitamos un reloj otra vez para el circuito y casi no la conexiones tal como se dijo antes. Primera la Vcc y tierra y luego el reloj a las ojotas. Entonces la lógica combinacional para D0, D1 y D2.
Como dijeron antes Q de la flip flop le señale D0 es Q0. De la misma manera, Q de D1 es Q1 y Q de D2 es Q2. No se mezclan!
