Paso 8:0-5 contra usando T - FF

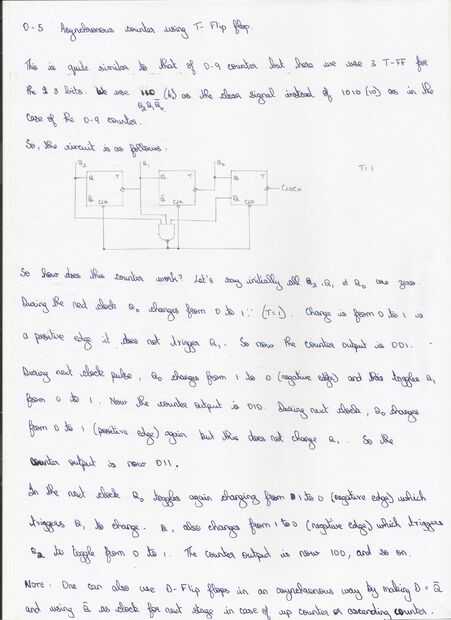

Este circuito, así no cambia mucho del 0-9 contador. Para el circuito, consulte el archivo escaneado.
Componentes:
No. 7476:2 IC.
IC 7410: 1 no.
IC 7447: 1 no.
IC 555: 1 no.
Exhibición de segmento 7 ánodo común: 1 no.
Condensadores: uF 1000 y uF 0.01 (1)
: Resistencias de 470 ohms (1), 500 ohms (1) y 330 ohmios (7)
Breadboard y fuente de alimentación
Como antes, necesitamos tres pedacitos o sólo 3 T ojotas pero de todos modos tenemos que utilizar 2 CI 7476. Y la J y la K tienen que estar conectado y juntos son el terminal de T.
Desde este circuito requiere sólo 3 bits, necesitamos solamente una puerta NAND entrada 3. Para que usar IC 7410.
Construcción:
Conexión ' t ' a Vcc y conectarse Q el reloj de la etapa siguiente como se ve en el esquema.
La salida de la puerta NAND entrada 3 está conectada a los terminales claros de las tres ojotas conectados.
Utilizamos un temporizador 555 conectado otra vez al primer flip flop. Entonces es conexiones asincrónicas.
Hacia el lado de la pantalla, Q2 es C, es Q1 y Q0 es A y D está conectado a tierra ya que requiere sólo 3 bits. El resto de las conexiones de la pantalla son las mismas.
El trabajo de estos contadores asíncronos se explica también en el archivo escaneado. Es importante tener en cuenta que no importa cuántos T ojotas que se conecta de forma asincrónica. El trabajo no varía.
Así, es fácil de utilizar circuitos asíncronos para los contadores porque utilizan menos conexiones y muy poco lógica combinatoria. Así que, ¿por qué circuitos síncronos importantes y por qué fueron tablas de excitación discuten? Bien asincrónicos son simples pero falta variedad, lo que significa que podría utilizarlas sólo como para arriba o abajo contra que contar números 'consecutivo'. Contadores son ascendentes; Por contadores son descendentes. Todos los relojes usan sólo hasta contadores de tiempo de lo contrario funcionaría al revés!
La palabra consecutivos existe muy importante. Un circuito asíncrono, cuenta 6 y luego 7 y así sucesivamente (por contador) o cuenta 6 y luego 5 y así sucesivamente (down counter). ¿Pero lo que si queria contar sólo números o números impares? Allí, tienes más remedio de uso síncronos circuitos y tablas de excitación. Usando circuitos síncronos puede ser cualquier secuencia al azar como de 1 a 5, luego 2 y luego a 9 o cualquier secuencia de circuito simple. Así que la elección entre circuitos asincrónicos o sincrónicos depende únicamente su propósito.
