Paso 7: Tamaño de cubo y IO puerto requisitos
Para el lado del ánodo del cubo, usted necesitará x ^ 2 puertos IO, donde x ^ 3 es el tamaño de su cubo de LED. Para un 8 x 8 x 8 (x = 8), necesita 64 puertos IO a los ánodos de los LED. (8 x 8). también necesita 8 puertos IO a los cátodos.
Tenga en cuenta que la cantidad de puertos IO aumentará exponencialmente. Así será el número de LEDs. Puede ver una lista de requerimientos de pin IO para tamaños de cubo diferentes en la tabla 1.

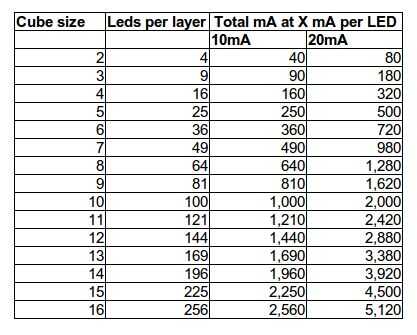

Para un pequeño cubo de LED, 3 x 3 x 3 o 4 x 4 x 4, usted puede salirse con la conexión de las capas del cátodo directamente a un pin de micro controlador IO. Para un cubo más grande sin embargo, la actual a través de este pin será demasiado alto. Para un 8 x 8 x 8 LED cube con sólo 10 mA por LED, necesitará cambiar 0,64 amperios. Vea la tabla 2 para un resumen de requisitos de energía de una capa de LED de diferentes tamaños. Esta tabla muestra el consumo de corriente con todos los LEDs en.
Si usted está planeando construir un cubo más grande que 8 x 8 x 8 o el funcionamiento de cada LED en más de 10-ish mA, recuerde tener en cuenta que sus transistores de capa deben ser capaces de manejar la carga.
