Paso 12: Construir una fuente de alimentación
Fuentes de alimentación de PC son bonitas, porque han regulado rieles de 12V y 5V con calificaciones altas de amperios.
Usted puede utilizar regular AT o ATX fuente de alimentación o y antigua caja para disco duro externo.
Si desea utilizar una fuente de alimentación ATX, tienes que conectar el cable verde del conector de la Motherboard, Tarjeta madre para conexión a tierra (negro). ¡ Esto encienda.
Disco duro externo son especialmente agradable de utilizar como fuentes de alimentación. Ya tienen un anexo. Lo único que tienes que hacer es añadir los terminales de alimentación externa.

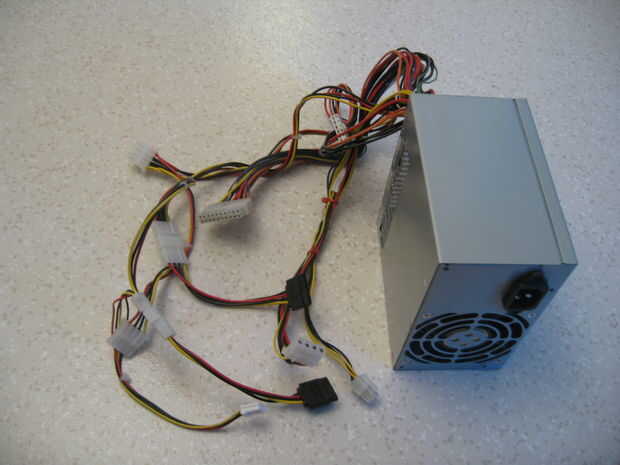

Fuentes de alimentación tienen un montón de cables, pero el lugar más fácil para conseguir la energía que se necesita es a través de un conector molex. Ese es el tipo de enchufe que encuentra en discos duros (antes de los S-ATA).
El negro es GND amarillo es + 12V rojo + 5V

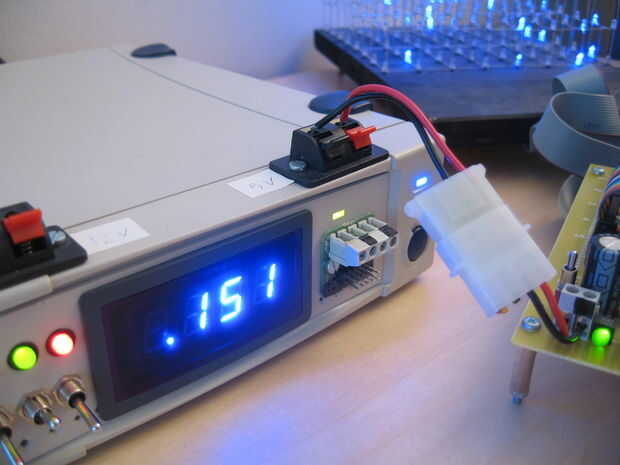

Aquí está una imagen de nuestro laboratorio de PSU. Contamos con salida de 12V, 5V de salida con un medidor de amperios y 5V de salida sin un medidor de amperios. Utilizamos la segunda 5V de salida para alimentar un ventilador de PC de 80mm para aspirar o soplar los gases cuando suelde.
No entran en más detalles de cómo hacer una potencia de la fuente aquí. Estoy seguro que usted puede encontrar otro instructivo sobre cómo hacerlo.
