Paso 33: Construir el controlador: terminal y filtros condensadores de la energía
Vamos a empezar con la parte más sencilla, la "alimentación".

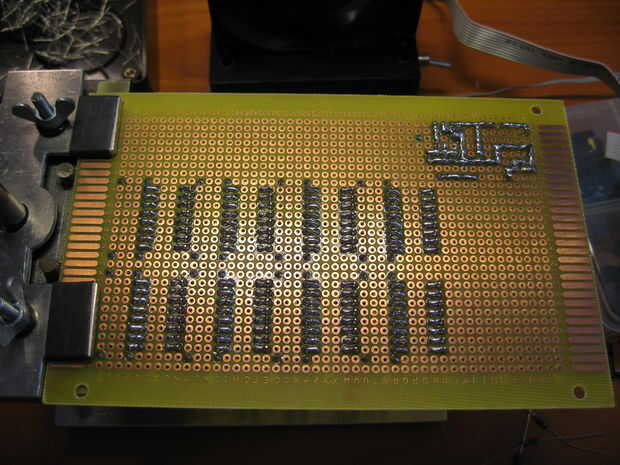

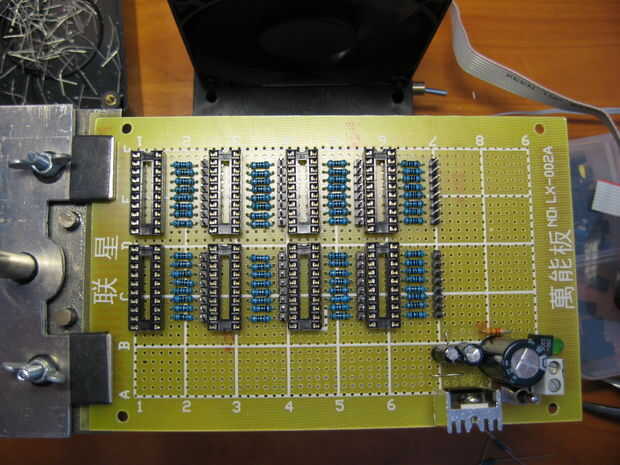

La alimentación consiste en un terminal de tornillo donde conectas los cables GND y VCC, algunos condensadores de filtrado, un interruptor y un LED para indicar la potencia en.
Inicialmente, habíamos diseñado una fuente de alimentación a bordo usando un LM7805 paso por regulador de voltaje. Sin embargo, esto resultó para ser un gran fail.
Utilizamos esto con una verruga de la pared de 12V. Pero como ustedes ya saben, la mayoría de las verrugas de pared salida voltajes mayores que los especificados en la etiqueta. Nuestro genera algo así como 14 voltios. El LM7805 no es un regulador de voltaje muy sofisticado, sólo utiliza la resistencia a la tensión. Para obtener 5 voltios de salida de 14 voltios entrada es decir el LM7805 tiene que bajar a 9 voltios. El exceso de energía se disipa como calor. Incluso con el disipador de calor que se ve en la foto, llegó a ser muy muy caliente. Manera caliente para tocar! Además de eso, el rendimiento no grande tampoco. No era capaz de suministrar la corriente necesaria para ejecutar el cubo en el brillo completo.
El LM7805 fue quitado más adelante, y un alambre fue soldado entre los pines de entrada y salidos. En su lugar se utilizó una fuente de alimentación externa de 5V, como en un paso anterior.
¿Por qué tantos condensadores?

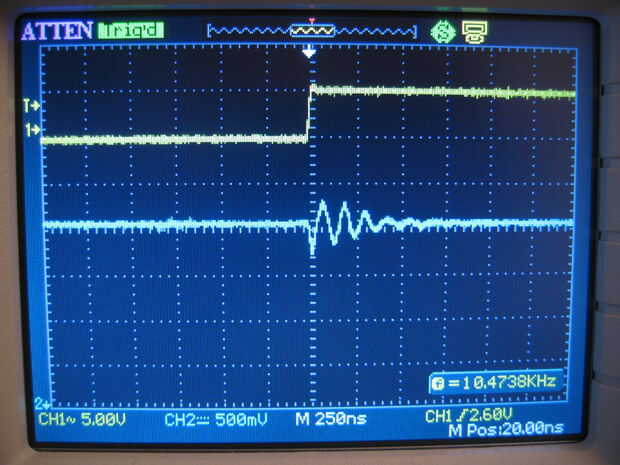

El cubo del LED va a ser encendido sobre 500 mA y de varios cientos de veces por segundo. El momento de que la carga de 500mA se enciende, el voltaje va a gota a través de todo el circuito. Muchas cosas contribuyen a ello. Resistencia en los cables que van a la fuente de alimentación, lentitud en la fuente de alimentación para compensar el aumento en la carga y probablemente algunas otras cosas que no sabíamos sobre ;)
Mediante la adición de condensadores, se crea un búfer entre el circuito y la fuente de alimentación. Cuando se enciende la carga de 500 mA, la corriente necesaria puede obtenerse de los condensadores durante el tiempo que toma la fuente de alimentación para compensar el aumento de carga.
Condensadores grandes pueden suministrar corrientes más grandes durante períodos más largos de tiempo, mientras que los condensadores más pequeños pueden suministrar pequeñas pero rápidas ráfagas de energía.
Colocamos un condensador de 1000uF justo después el interruptor de encendido. Esto funciona como nuestro buffer de alimentación principal. Después de eso, hay un condensador de 100uF. Es una práctica común tener un condensador grande a la clavija de entrada de un LM7805 y un condensador más pequeño lo tiene de salida pin. El condensador de 100uF probablemente no es necesario, pero creemos que condensadores hacen su circuito parezca más fresco!
El LED está conectado a VCC justo después el interruptor principal, a través de un resistor.
