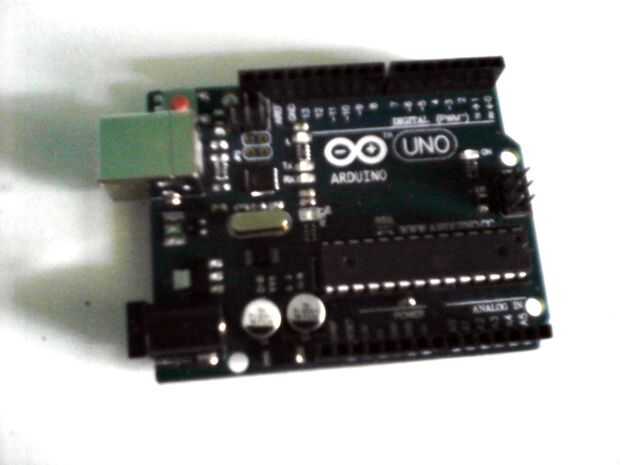

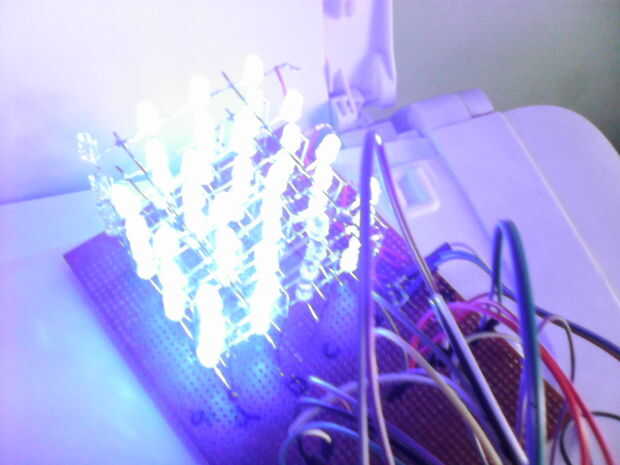

Para este proyecto arduino uno es imprescindible y 64 LED necesita de su elección de color.
He utilizado LED azul para este proyecto.

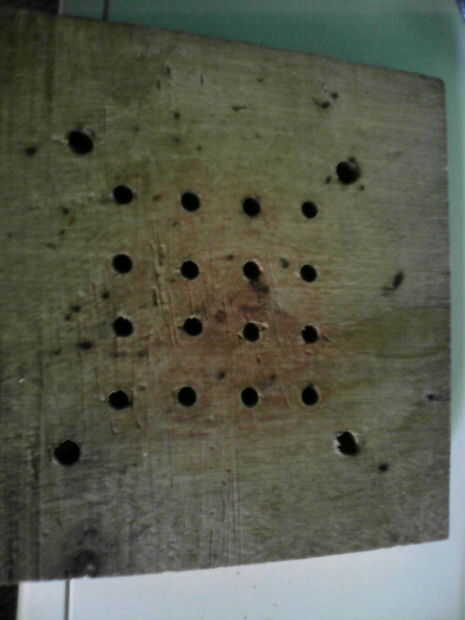

Necesita soldar todos 64 led de capa por capa pero que sería muy difícil si tratas de soldadura normalmente usé una plantilla de madera que es capaz de sujetar el led's en el lugar adecuado,
Goto este enlace http://adf.ly/wWZNw y http://adf.ly/wWZSa para descargar 2 archivos pdf y hacer la plantilla de madera de tamaño adecuado.

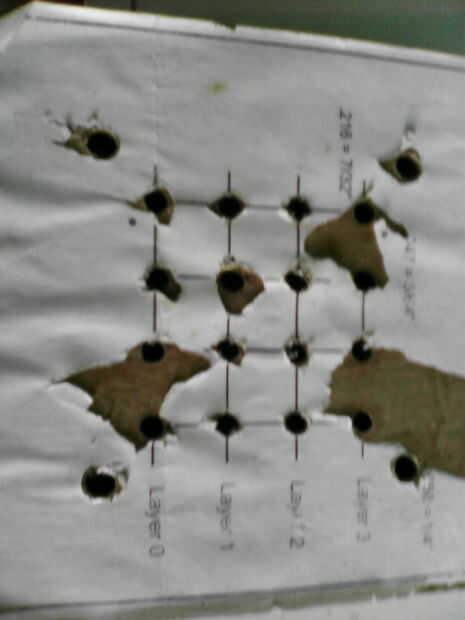

He impreso la página de 4 º de eso pdf (4 x 4 x 4 cubo led construcción pdf)
y pegadas en el tablero de madera de tamaño 6 "x 6" y 1" de espesor.
y la instrucciones de perforación de tamaño adecuado en los archivos pdf.
Después de hecho el jig luego introduzca los LEDs para soldar antes de hacer que usted necesita doblar los cables de led de en dirección correcta, cómo doblar y colocar en la plantilla para soldar existe también en el manual que 2 manuales son muy cortos en tamaño y totalmente 30 páginas incluyendo tanto

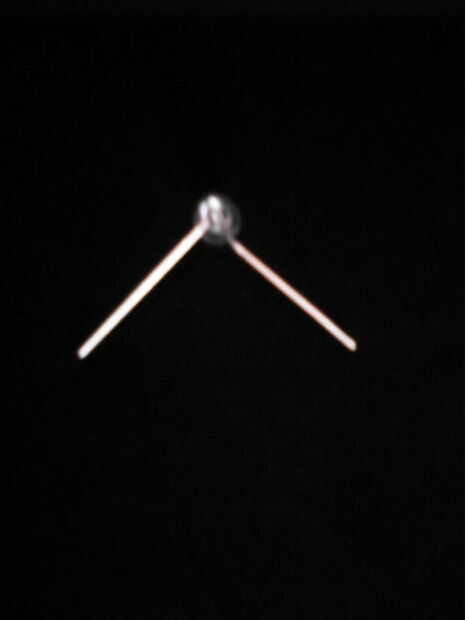

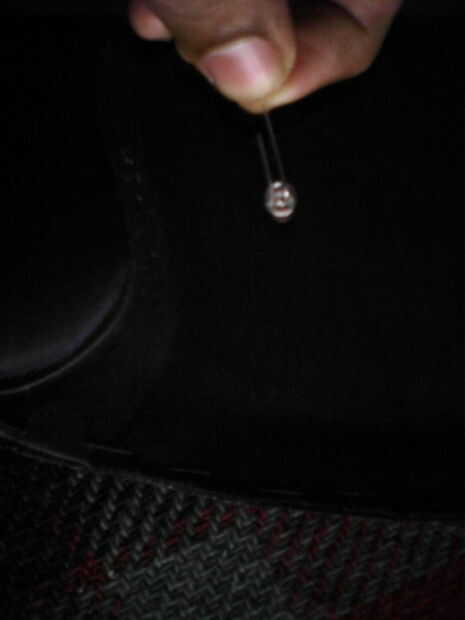

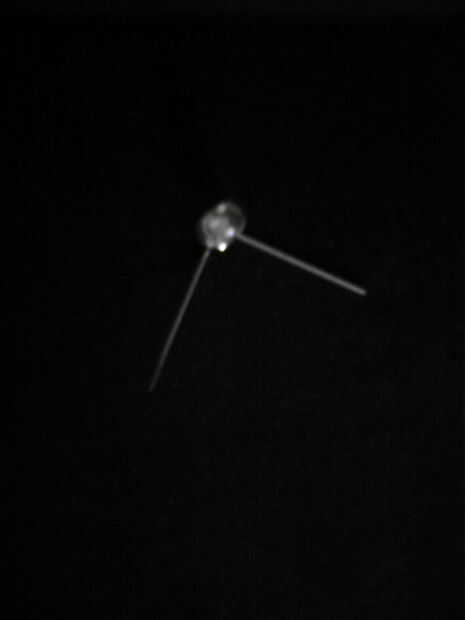

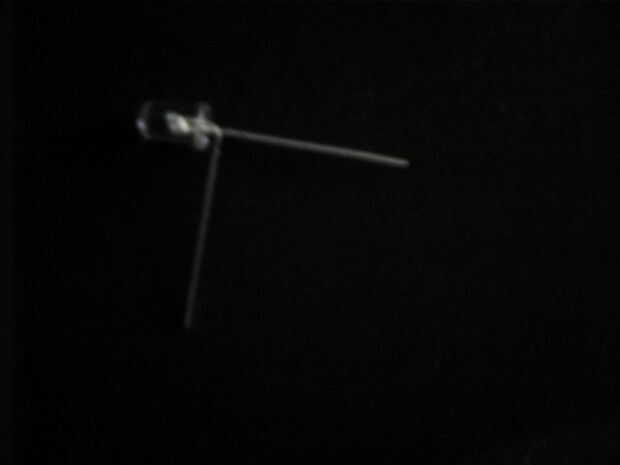

Tomar uno conducido y utilizando la curva de los alicates de la nariz sus largo final plomo exactamente 90 grados al ver las imágenes para entender. El más pequeño entonces curva llevar exactamente 90 grados a bombilla led y el cable más largo.

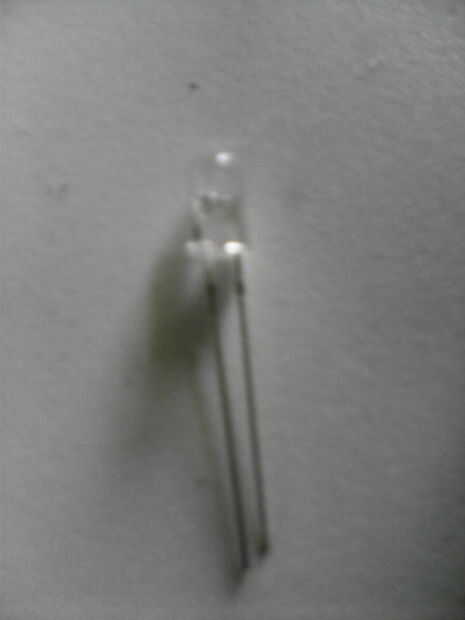

es mucho + ve y se llama ánodo y más pequeño es - ve y llamado cátodo.

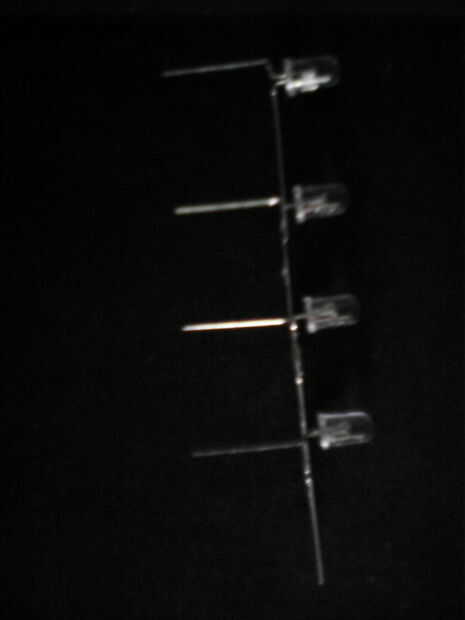

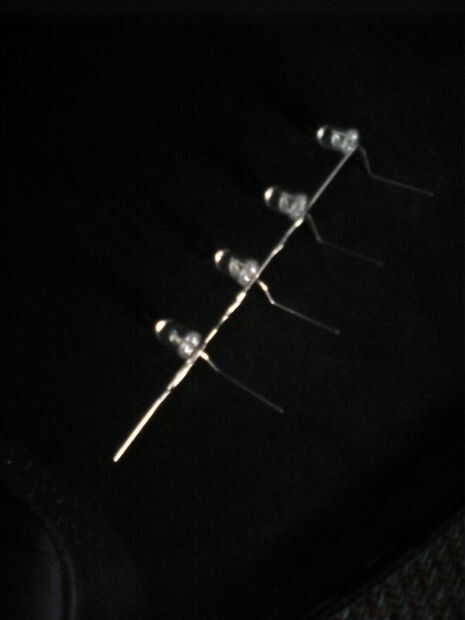

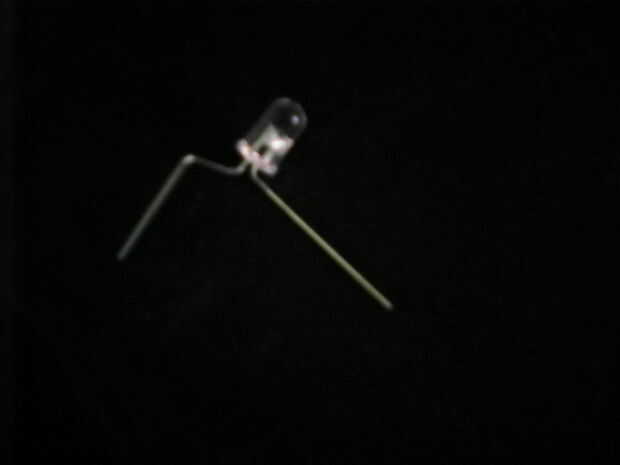

entonces otra vez agacharme el plomo del cátodo a continuación a la parte del bulbo del led, y hacer la misma cosa para todos 64 LEDs y luego termines y todo llevado de lugar en la plantilla y el inicio de soldadura a todos ellos capa por capa
una vez terminado las 4 capas luego de apilar sobre uno otro y todos los puntos de cátodo donde toquen y todo lo demás en el manual de la soldadura. Su tan simple que otras cosas pero mejor usar alambre soldaduras libres de plomo, y puede hacer todo el trabajo hecho dentro de 3 horas.

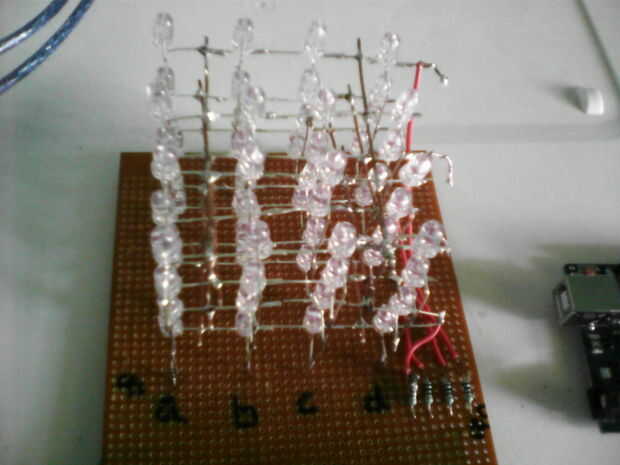

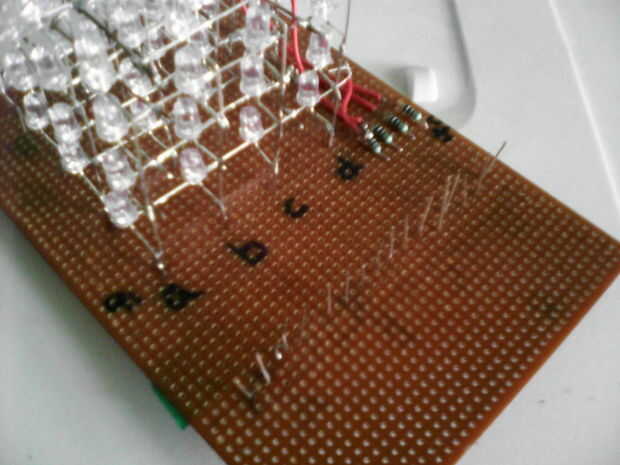

Una vez usted está listo con el cubo luego montar el cubo a un tablero del PWB como en higo.

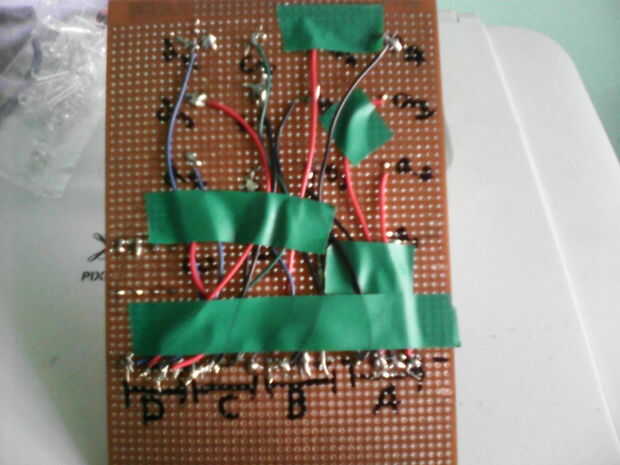

luego traer todos los puntos de cátodo por medio de unos cables y luego todos los puntos del cátodo al lado de la soldadura.
para fácil comprensión nombré la 1ª fila de cátodo como un 2 º b 3 º C y 4 º es D.
y el cátodo de punto 1 es a1 2 a2, 3 es a3 y 4 es a4 del mismo modo he llamado el cátodo de los pernos como b1, b2, b3, b4, c1, c2, c3, c4, d1, d2, d3, d4 será muy fácil para el siguiente paso donde vamos a conectar con el arduino uno y programar con nuestro ordenador portátil o pc utilizando el software de arduino en la Web de arduino.
