Cubo LED 8 x 8 x 8 (13 / 72 paso)

Paso 13: Elige tu LED

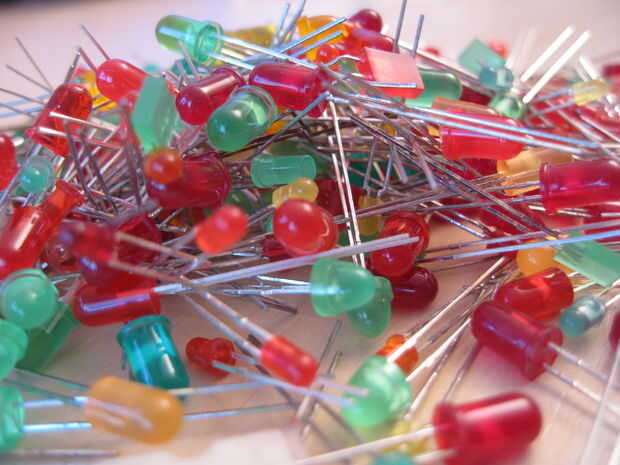

Hay muchas cosas que considerar al elegir LEDs.

1)
Desea que el cubo del LED para ser igualmente visible desde todos los lados. Por lo tanto, recomendamos encarecidamente utilizar LEDs difusas. Un LED claro va a tirar la mayoría de la luz a la parte superior del LED. Una difusa LED será más o menos igualmente brillante por todos lados. LED claro también crea otro problema. Si el cubo se compone de claro LED. Los LEDs también parcialmente iluminarán el LED por encima de ellos, ya que la mayoría de la luz es dirigida hacia arriba. Esto crea algunos indeseado efectos de fantasmas.

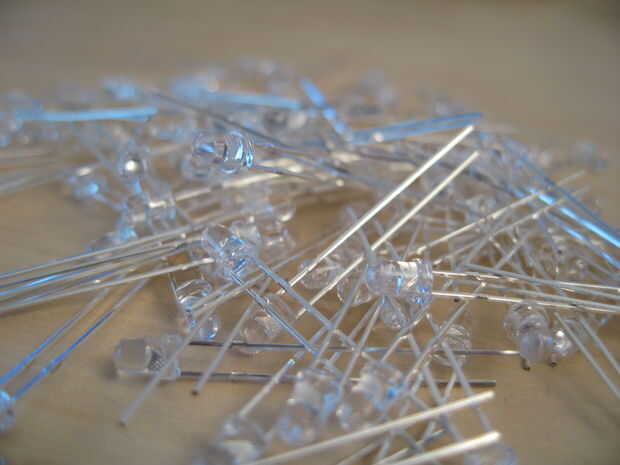

En realidad ordenó LEDs difusas de eBay, pero tiene 1000 LEDs claras en su lugar. Envío a China para recibir un reemplazo habría tomado demasiado tiempo, así que decidimos utilizar los LEDs claros en su lugar. Funciona bien, pero el cubo es mucho más brillante visto desde la parte superior en contraposición a los lados.

Los LEDs que nos ordenó de eBay realmente fueron descritos como "LED desactivado". Tal vez nosotros deberíamos han tomado la sugerencia ;) La desactivación es algo que hacer a una bomba cuando desea evitar de soplar para arriba, jeje.

2)
LED más grande le da un píxel más grande y más brillante, pero desde ya que el cubo es 8 capas profundas, tienes espacio suficiente para ver a través de todo el camino hasta el nivel más. Fuimos con LEDs de 3mm porque queríamos el cubo como "transparentes" como sea posible. Nuestra recomendación es utilizar 3mm difusa LED.

3)
Usted puede comprar muy baratos lotes de 1000 LEDs en eBay. Pero ten en cuenta que la calidad del producto puede verse reflejada en su precio. Creemos que hay menos posibilidades de mal funcionamiento del LED si usted compra la mejores calidad y más costosos LEDs.

4)
LEDs cuadrados probablemente sería genial, pero entonces usted necesita hacer una plantilla de soldar que puede alojar LEDs cuadrados. Con 3 mm redonda LEDs, todo lo que necesitas es una broca de 3mm.

5)
Puesto que el cubo se basa en la multiplexación y la persistencia de la visión para crear imágenes, cada capa está activada sólo para 1/8 del tiempo. Esto se llama un ciclo de trabajo de 1/8. Para compensar esto, los LEDs tienen que ser lo suficientemente brillante como para producir el nivel de brillo deseado en el ciclo de trabajo de 1/8.

6)
Longitud de las piernas. El cubo de diseño en este instructable utiliza las patas de los LED ellos mismos como el esqueleto para el cubo. La longitud de las piernas de los LEDs debe ser igual o mayor que la distancia que desea entre cada LED.
