Paso 35: Construir el controlador: energía rieles y energía IC
¿
Grandes circuitos como este, con un montón de cables, puede ser muy confusos. Siempre intentamos evitar levantar las líneas GND y VCC del tablero. Nos soldarlos como líneas de soldadura continua. Esto hace muy fácil de identificar lo que es GND/VCC y las líneas de señales.
Si las líneas de VCC y GND debe recorrer caminos, simplemente ruta de uno de ellos sobre el otro mediante un trozo de alambre en la parte superior de la PCB.

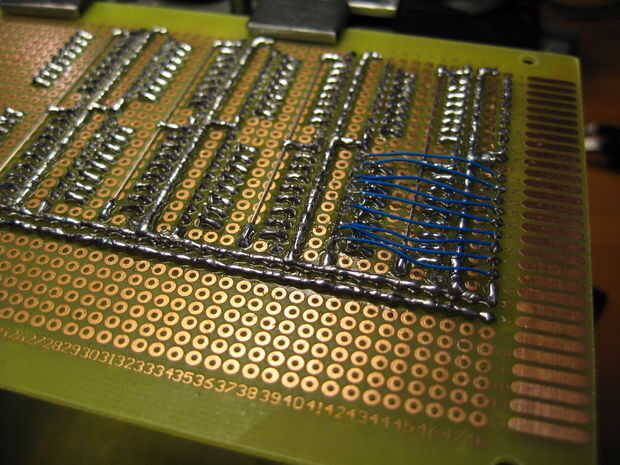

En la primera foto se pueden ver algunos rastros en el lugar de la soldadura.
Las dos trazas horizontales es el "bus de alimentación". El más bajo es VCC y la superior es GND. Para cada fila de ICs una línea GND y VCC es bifurcada del autobús de alimentación principal. La línea GND funciona en ICs, y la línea VCC funciona debajo de las resistencias.
Fuimos un poco por la borda al hacer alambre recto para el cubo, y habían sobrado algunas piezas. Utilizamos para la línea VCC que se ejecute en las resistencias.
En la esquina inferior derecha, se puede ver que hemos empezado a soldar el bus 8 + 1 bits conectando el pestillo de ICs. Mira lo fácil que es ver lo que los cables de señal y lo que es distribución de energía!

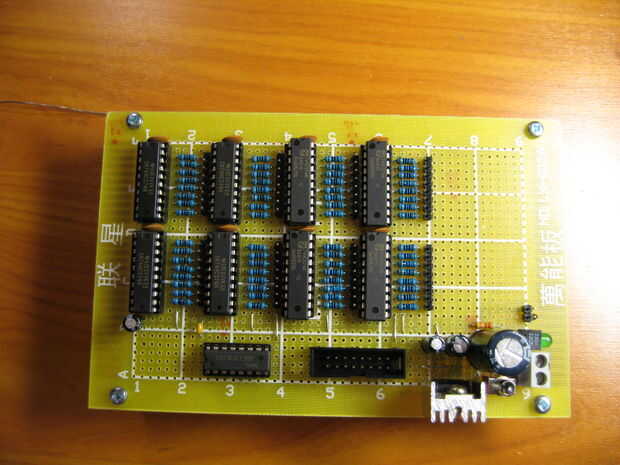

En la segunda foto, puedes ver el tablero derecho hacia arriba, con algunos componentes adicionales, soldado, solo ignorarlos por el momento.
Para cada cierre del IC (74HC574), hay un 100nF (0.1uF) condensador de cerámica. Estos son condensadores de reducción de ruido. Cuando la corriente en los pines de salida se enciende y se apaga, esto puede causar la tensión disminuya lo suficiente como para meterse con el funcionamiento interno de los circuitos integrados, para una fracción de segundo. Esto es poco probable, pero es mejor prevenir que lamentar. Depuración de circuitos con problemas de ruido puede ser muy frustrante. Además, condensadores de hacen el circuito que mirar mucho más fresco y profesional! Los condensadores de 100nF Asegúrese de que hay algunos actual disponible justo al lado de la IC en caso de una bajada brusca de tensión. Hemos leído en alguna parte que es común de ingeniería práctica de colocar un condensador de 100nF junto a cada IC, "Usar como caramelo". Tendemos a seguir ese principio.
Debajo de cada fila de resistencias, se puede ver un trozo pequeño de alambre. Esta es la línea VCC haciendo un pequeño salto a la parte superior de la Junta para cruzar la línea principal de tierra.
También hemos añadido un condensador en un extremo del bus principal, para la buena medida.
