Paso 4: Parte de suministro de agua - crecer-cama - de aquaponic jardín de balcón

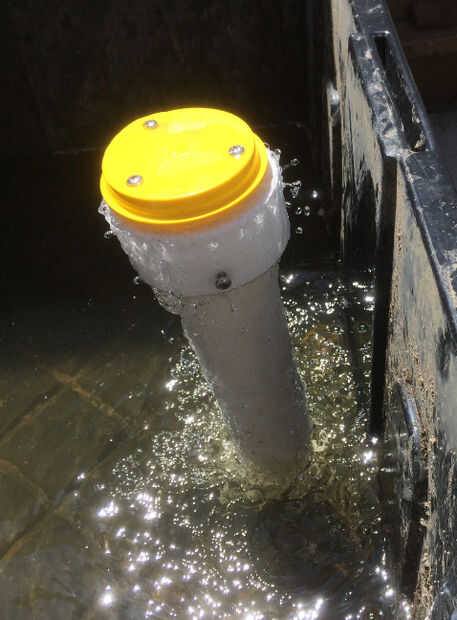

Subsistema de suministro de agua es como agua se mete en la cama de crecimiento. Es simple en concepto y utiliza el tubo como una forma de camino en la cama de crecimiento. Hay básicamente 4 partes que se necesitan para funcione. La base tapa cubre el tubo 2 pulgadas y evita que media cama crecer cayendo abajo del tubo de rebosadero, pero permite que el agua de desborde drenar hacia abajo a través del tubo de rebosadero de 2 pulgadas y en el tanque de pescados. El tapón de desbordamiento se mantiene por encima del tubo de rebosadero de un niple de 1/2 roscada 15 pulgadas conectado a la bomba del colector de aceite en el tanque de pescados por un acoplamiento roscado que permite el ajuste de la altura de la tapa del tubo de desbordamiento. Hay tres tornillos de acero inoxidable #8-32 en el desbordamiento de la tapa se queda en correcta posición durante la operación. Flotando encima del tapón de desbordamiento es un dispositivo de tapa de agua. Este dispositivo de tapa de agua rompe la fuerza del agua bombeada y desvía hacia abajo en la cama de crecimiento.
SÍ, la bomba funciona 24/7 - como se trata de la mejor manera de ejecutar bombas más eficientemente.
SÍ, algunas algas se desarrollan de vez en cuando. Sólo aflojar los tornillos de ajuste y limpie las tapas de vez en cuando.
ACCIÓN 1--

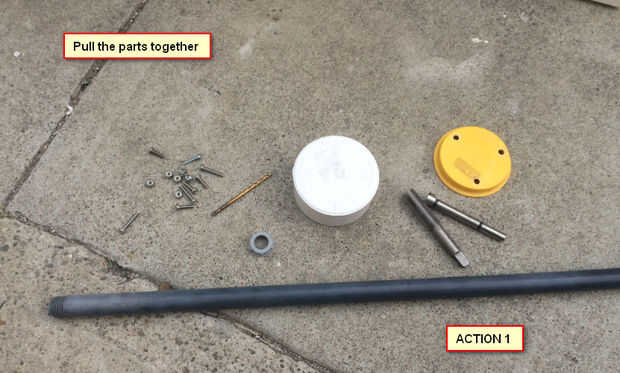

Reunir las partes.
PIEZAS-
1-3 en Dia tapa PVC montaje--artículo #: 22686 | Modelo #: 3P 06
1 - diámetro de 3 en Charlotte Pipe PVC tapa guarnición--artículo #: 23407 | Modelo #: PVC 1000 00131
1 - LASCO 24 X 1/2 de diámetro PVC Sch 80 pezones - artículo #: 56125 | Modelo #: 205100RMC
1 - Gampak buje rígido de 1/2-in - artículo #: 55140 | Modelo #: 47321
http://www.Lowes.com/pd_55140-15527-47321_0__?Prod...
3 - #8-32 x 3/4-en-cabeza de la cacerola inoxidable acero tornillos llave coche estándar (SAE)
http://www.Lowes.com/pd_162075-37672-3576___?produ...
3 - #8-32 x 1 - en tornillos de cabeza de la cacerola de acero inoxidable llave de coche estándar (SAE) http://www.lowes.com/pd_162075-37672-3577___?prod...
3 - #8 acero inoxidable estándar (SAE) Nylon Inserte las tuercas de fijación
http://www.Lowes.com/pd_455299-37672-829712___?PR...
HERRAMIENTAS--
5/32-en pedacito de taladro de la torcedura
http://www.Lowes.com/pd_689758-70-DWA1210___?productId=50413696&PL=1&NTT=5%2F32+Drill+bit
Óxido negro de 7/32-in giro broca--artículo #: 84079 | Modelo #: DW1114 G
http://www.Lowes.com/pd_84079-70-DW1114++G___?productId=3422732&PL=1&NTT=7%2F32+Drill+bit
Vermont American 21670 tamaño 1/2 x 13 NC Tap 27/64 de pulgada Taladro broca combinada
http://www.amazon.com/s/ref=nb_sb_noss?url=search-alias%3Daps&field-keywords=Vermont+American+21670+Size+1%2F2+x+13+NC+Tap+27%2F64-inch+Drill+Bit+Combo+http%3A%2F%2Fwww.amazon.com%2FVermont-American-21670-64-in...
Taladro inalámbrico de 3/8 pulg
http://www.Lowes.com/pd_83529-70-DCD710S2_1z0wcj4 _...
ACCIÓN 2--

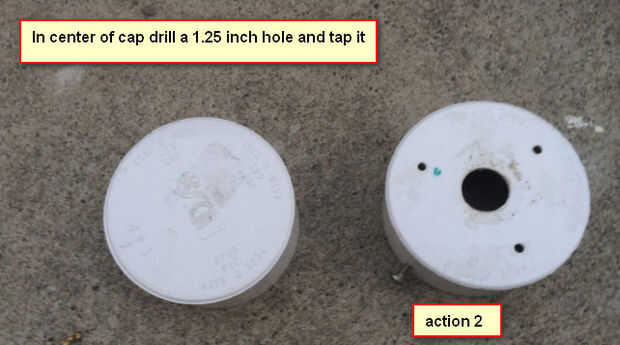

En el centro de la tapa de un taladro de 1,25 pulgadas y golpéelo.
ACCIÓN 3--

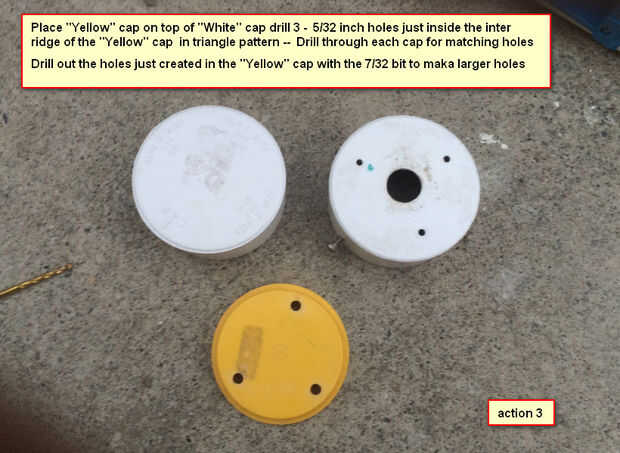

Lugar la tapa de "Amarillo" sobre "White" cap 3 5/32 pulgadas agujeros justo en la cresta de la inter de la PAC "Amarilla" en el patrón del triángulo--taladro a través de cada tapa para emparejar los agujeros
Perfore los agujeros que acaba de crear en la tapa "Amarilla" con la broca 7/32 agujeros más grandes de maka
ACCIÓN 4--

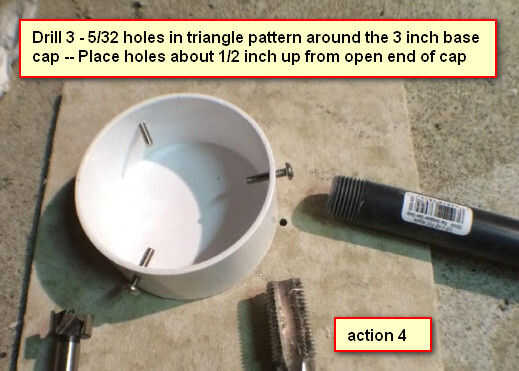

Taladro de 3-5/32 agujeros en el patrón de triángulo alrededor de la base de 3 pulgadas tapón "Blanco"--agujeros lugar aproximadamente 1/2 pulgadas arriba del extremo abierto del tapón.
Tornillo 3 - #8 - 32 - 3/4 de pulgada en los agujeros que acaba de crear. Estos servirán como colocación de tornillos de fijación para evitar que la tubería de impulsión de 1/2 pulgada centrada en el tubo de rebosadero.
ACCIÓN 5--

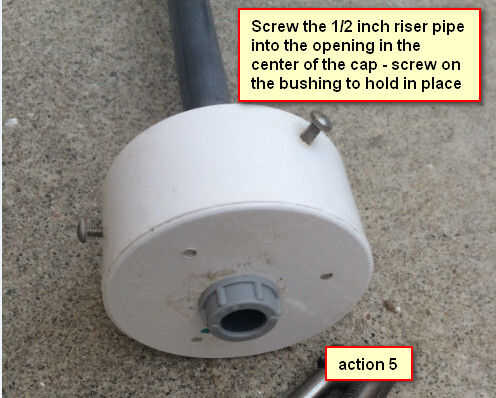

El tubo de la canalización vertical de 1/2 pulgada del tornillo en la abertura en el centro de la tapa - enroscar el casquillo para mantener en su lugar.
ACCIÓN 6--

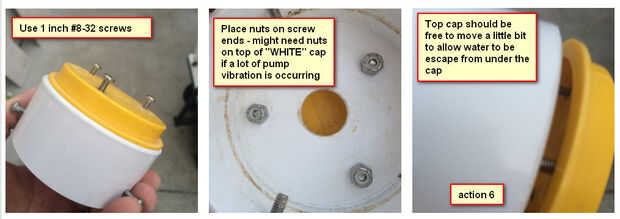

Utilice 1 pulgada tornillos #8-32.
Coloque las tuercas en los extremos de tornillo - podrían necesitan tuercas en la parte superior "Blanco" tapa si está ocurriendo un montón de vibración de la bomba
Tapa superior debe estar libre para moverse un poco para que el agua se escape por debajo de la tapa.
ACCIÓN 7--
Lugar protector de drenaje sobre el tubo de desagüe.
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán en acuaponia Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
.
