Paso 6: Parte de sensores - crecer-cama - de aquaponic jardín de balcón

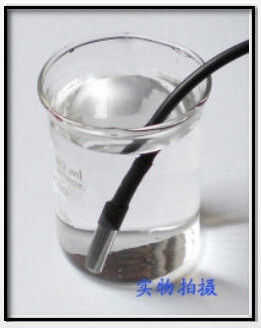

El DS18B20 es un sensor muy común y estándar en casi todos los proyectos de arduino. Sólo hacer un Google una búsqueda sobre si no tienes idea lo que puede hacer o cómo usarlo.
Este Sensor se encuentra en el tanque de los pescados y la cama crecer del jardín de balcón. Se incorpora en cada recipiente con una glándula de cable que hace la conexión estanca. Las sondas de alimentación en la caja de RJ-45, donde se realizan las conexiones permiten los sensores para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín). Asegúrese de que utilizar una resistencia de 4,7 ohmios (configuración pull-up) con estas puntas de prueba. Ver instrucciones a continuación y también aprender más sobre esta sonda en: DIY Aquaponic automatización Blog
NIVELES DE PRUEBA:
Primer nivel: primero de la prueba es determinar el código hexadecimal de la sonda individual. Asegúrese de que usted Anote el HEX emitiendo por el bosquejo de "Finder" a continuación. Este código HEX se utilizará en la prueba amplia de sistema para la temperatura en la pecera y Ben crecer en esta última prueba de los cables y sensores. Segundo nivel: Este es un boceto que utilizará ambos código HEX desde el primer nivel de arriba. Usted tendrá que reemplazar el código hexadecimal en el Sketch con su código hexadecimal en o no obtendrá ninguna lectura y se presentó con un error cuando las temperaturas en el tanque de los pescados y la cama de crecer.
Por favor visite este INSTRUCTABLE para la construcción del SENSOR: DS18B2O--sonda de temperatura
Los pernos en el Sensor:
1. VCC - fuente de 5 voltios (cable rojo)
2. - (señal) - amarillo - blanco - azul - verde - naranja cable de datos depende donde los compres y a quien
3. tierra (cable negro)
Recoger todas las piezas
A. Vktech DS18b20 impermeable sensores temperatura transmisor de temperatura (5pcs) http://www.amazon.com/Vktech-DS18b20-Waterproof-T...
B. PG7 Al conector glándula negro para Cable de 4-7mm de diámetro-
http://www.Amazon.com/Vktech-DS18b20-Waterproof-T...
ACCIÓN - 1
Usando el 27/64 pulgadas broca--agujero de taladro en el lado del sensor de la pecera y cama crecer.
Ver instrucción establece para la pecera y por crecer para la colocación exacta de las glándulas de cable.
ACCIÓN - 2 insertar prensaestopas en a agujero pecera y crecer.
ACCIÓN - 3 lugar Cable Tuerca de fuera de la pecera y cama crecer y selle con sellador
MUY IMPORTANTE---PRUEBA--PRUEBA----PRUEBA
Esto no puede ser tensionado bastante--
Prueba sensores al adquirirlos
Sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos.
El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO a prueba SENSOR y determinar el código hexadecimal de cada punta de prueba:
CÓDIGO INFORME TEMPERATURA DE LA PECERA Y CRECER CAMA:
PUNTA DE PRUEBA DE LOS MEDIOS DE COMUNICACIÓN
La sonda de los medios de comunicación no es un sensor estándar o común en los proyectos de arduino. Pero es muy simple en concepto y diseño. Si haces una búsqueda en Google se encuentra mucha información en muchos diseños diferentes de este mismo concepto. Así que usted conseguirá la idea general en poco tiempo una vez investigas un poco. Este sondeo de los medios de comunicación se encuentra en la cama de crecer de las alimentaciones balcón Garden.The sondeo de los medios de comunicación en la vivienda de RJ-45 donde se hacen las conexiones que permiten que la señal de sonda de los medios de comunicación para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín).
COSAS a saber sobre la MEDIA punta de prueba: Asegúrese de que utilizar una resistencia de 10 ohm con estos interruptores. Esto es "Analógica" leer sensor - así ser consciente de ello. El sondeo de los medios de comunicación devuelve una serie de lecturas de entre 0 y 1023, la lectura depende de nivel de humedad con en la cama de crecimiento. Cuando se lee una lectura de 1023 el nivel del agua crece cama ha cubierto totalmente los puntos de contacto sonda de los medios de comunicación. Lecturas de menos de 1023 hacerle saber que la humedad dentro de la cama de crecer es menos completa en relación con los puntos de sondeo de medios.

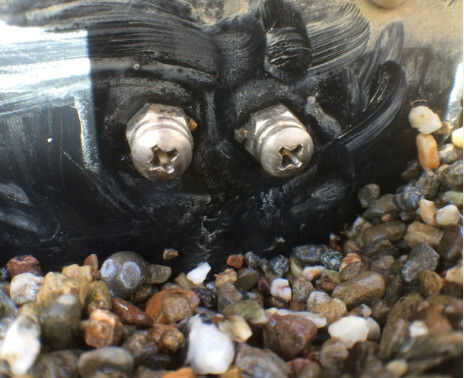

El sondeo de los medios de comunicación se construye de a tornillos de acero inoxidable.
CABLES de Sensor:
1. rojo - uso de fuente de 5 voltios (cable rojo)
2. la señal - Amarillo Asegúrese de que usted aprende cómo éstos funcionan antes de conectar los probe en un sistema. -
TIERRA es conectado al cable de señal a través de una resistencia de 10 ohm
Recoger todas las piezas
A. #8-32 x 1-en tornillos de cabeza de la cacerola de acero inoxidable llave de coche estándar (SAE) http://www.lowes.com/pd_162075-37672-3577___?prod...
#8 acero inoxidable estándar (SAE) Nylon insertar la tuerca de fijación
s http://www.lowes.com/pd_162075-37672-3577___?prod...
ACCIÓN - 1
Perforaciones de 2 5/32 pulgadas para la sonda de los medios de comunicación en la cama de crecer
ACCIÓN - 2
Tornillo #8-32 1 pulgada tornillos de cabeza troncocónica en las tuercas de Nylon #8 asegurándose que el extremo cónico del lado de la cabeza del tornillo - tuercas planas va en interior de cama crecer.
ACCIÓN - 3
Inserte el tornillo - Asamblea tuerca en orificios perforados vea la instrucción set para la cama crecer para obtener más detalles sobre la sonda de los medios de comunicación para la cama de crecimiento.
IMPORTANTE---PRUEBA--PRUEBA----PRUEBA
Esto no puede ser tensionado bastante--
Prueba sensores al adquirirlos
Sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos.
El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO PARA EL INTERRUPTOR DE LA PRUEBA:
