CRECER-cama--parte de aquaponic jardín balcón (11 / 14 paso)

Paso 11: Parte de conexión del SENSOR - crecer-cama - de aquaponic jardín de balcón

Sensores deben conectarse al controlador de micro en algún momento. Esto puede ocurrir ya sea por conexiones de alambre o sin hilos. En un sistema de este tamaño y costo alambre duro es el más rentable. Otros pueden ampliar en este sistema básico y desarrollar conexiones de sensores inalámbricos. La tecnología está ahora a un nivel que esto está bien con el alcance de la mayoría de los fabricantes. Costo es un factor y lleva a un mayor nivel de conocimientos que el promedio "Aquapon".

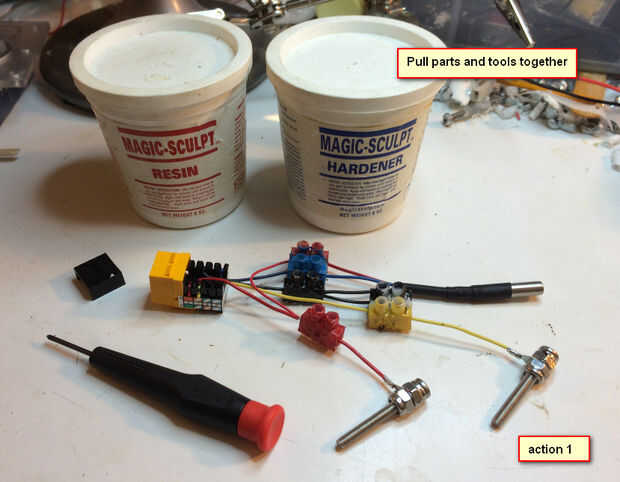

ACCIÓN 1--

Junte las piezas.

PARTES:

1 - conector QuickPort de Leviton 41108-RY5 categoría 5, CAT 5, amarillo
http://www.Amazon.com/GP/Product/B000U3G18M?PSC=1&...

1 - Leviton 41089 2WP QuickPort montaje superficie vivienda, 2 puertos, blanco, incluye 1 insertar QuickPort blanco

http://www.Amazon.com/GP/Product/B000LDJEPI?PSC=1&Redirect=true&ref_=oh_aui_detailpage_o01_s00

5 pulgadas--Ul1007-1569 24 Awg trenzado gancho para arriba alambre - negro

http://www.Jameco.com/webapp/WCS/Stores/servlet/Product_10001_10001_734411_-1

5 pulgadas--Ul1007-1569 24 Awg trenzado gancho para arriba alambre - rojo

http://www.Jameco.com/webapp/WCS/Stores/servlet/Product_10001_10001_734403_-1

5 pulgadas--Ul1007-1569 24 Awg trenzado gancho para arriba alambre - amarillo

http://www.Jameco.com/webapp/WCS/Stores/servlet/Product_10001_10001_734405_-1

5 pulgadas--Ul1007-1569 24 Awg trenzado gancho para arriba alambre - azul

http://www.Jameco.com/webapp/WCS/Stores/servlet/Product_10001_10001_734414_-1

1 - 10K ohm Resistor Terminal - creado en el paso 7

1--4.7K ohm Resistor Terminal - creado en el paso 7

1 - terminales - negro - Si recubiertos o pueden ser sin recubrimiento - corte de 12 Terminal monobloque

1 - Terminal solo - rojo - si recubiertos o puede ser u-ncoated - corte de 12 bornes

2 - espada CRIMP-ON lenguas--modelo #: 64-3070 | Catálogo #: 6403070

http://www.RadioShack.com/Telephone-spade-lugs-24-Pack/6403070.html

Cantidad muy pequeña--Magic Sculpt
http://www.tapplastics.com/Product/mold_making_materials/sculpting_materials/magic_sculpt_compound/110

1 - 00W Leviton R04-41084 insertar QuickPort blanco, blanco

http://www.amazon.com/Leviton-R04-41084-00W-QuickPort-Insert-6-Pack/dp/B000KKNOIA/ref=sr_1_fkmr0_1?ie=UTF8&qid=1441724735&sr=8-1-fkmr0&keywords=Leviton%2C+QuickPort+Snap-In+Blank+Inserts%2C+white%2C+Pack+of+10

HERRAMIENTAS:

Multímetro de rango automático Digital de bolsillo
http://www.Adafruit.com/products/850

Cable Matters® herramienta de impacto de impacto con cuchilla 110

http://www.Amazon.com/cable-Matters%C2%AE-Punch-Down-Impact-Blade/DP/B0072K1QHM/Ref=sr_1_15?ie=UTF8&qid=1441724964&Sr=8-15&Keywords=CAT-5+Punch+Down

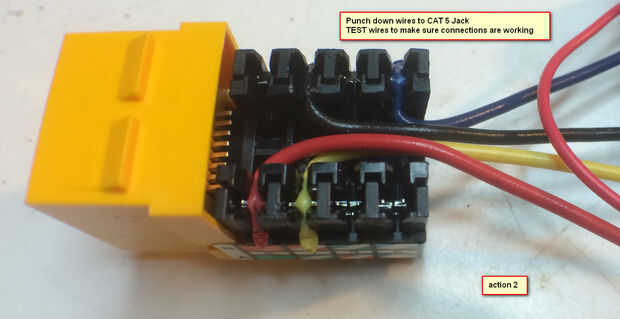

ACCIÓN 2--

Aplaste los cables CAT 5 Jack.
Los cables para asegurarse de que están trabajando las conexiones de prueba.

Punto de conexión del negro - BROWN CAT 5 JACK-

Punto de conexión - ORANGE CAT 5 JACK - rojo

Punto de conexión de amarillo - naranja/blanco gato 5 JACK-

Punto de conexión de azul - azul CAT 5 JACK-

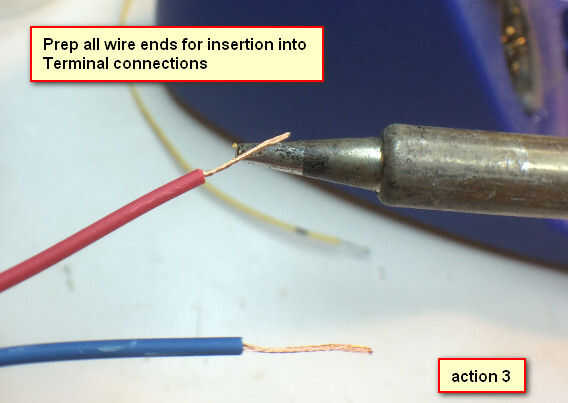

ACCIÓN 3--

Preparación de todos los extremos de alambre de acción 2 para su inserción en las conexiones terminales.

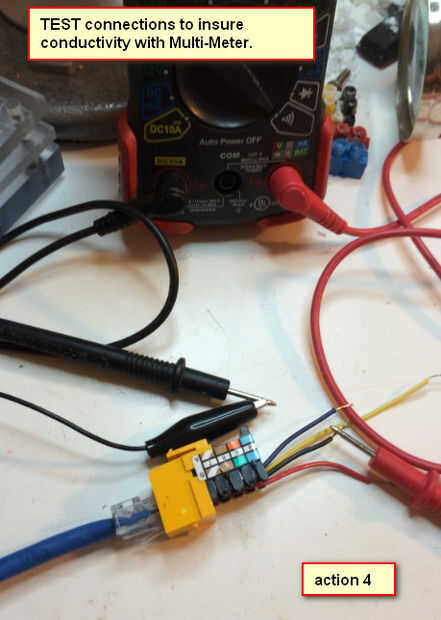

ACCIÓN 4--

Conexiones de prueba para asegurar la conductividad con multímetro.

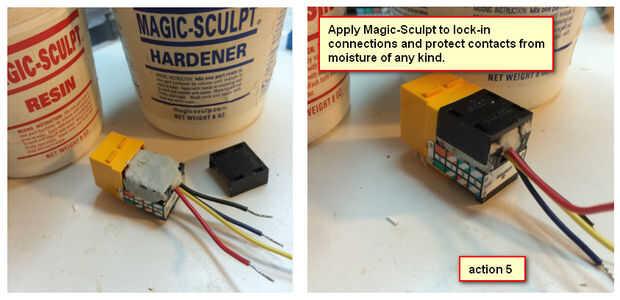

ACCIÓN 5--

Aplicar Magic Sculpt a cerradura-en las conexiones y contactos de proteger de la humedad de cualquier tipo.

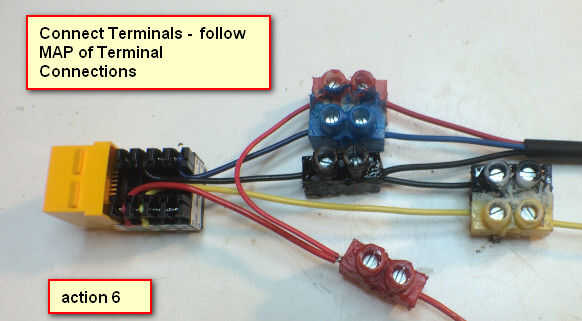

ACCIÓN 6--

Conecte los terminales - siga el mapa de conexiones de Terminal.

Asegúrese de que las conexiones de prueba otra vez para asegurar que todas las conexiones funcionan correctamente.

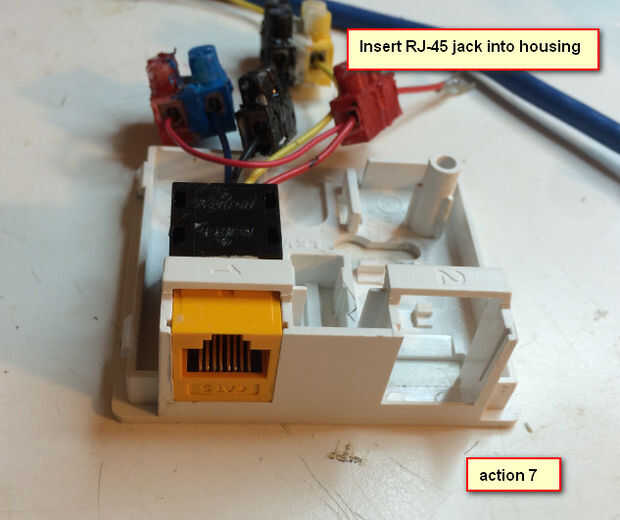

ACCIÓN 7--

Inserte el conector RJ-45 en vivienda.

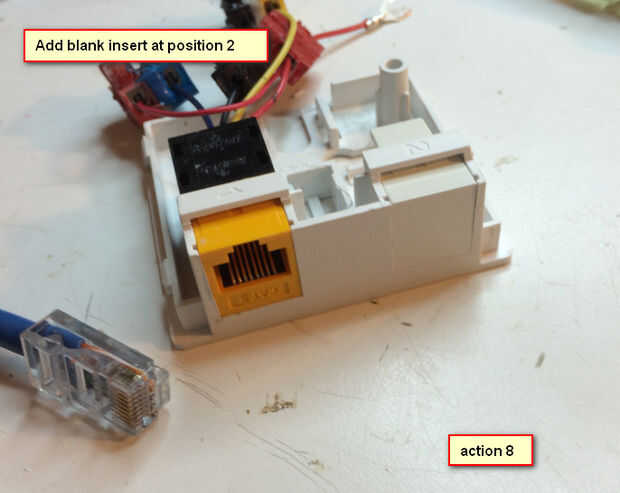

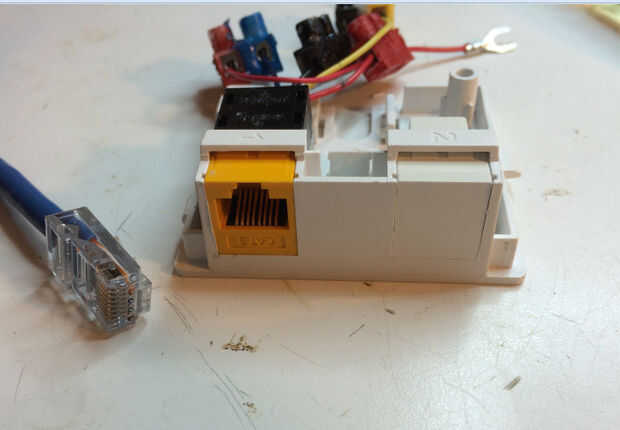

ACCIÓN 8--

Añadir insertar espacio en blanco en la posición 2.

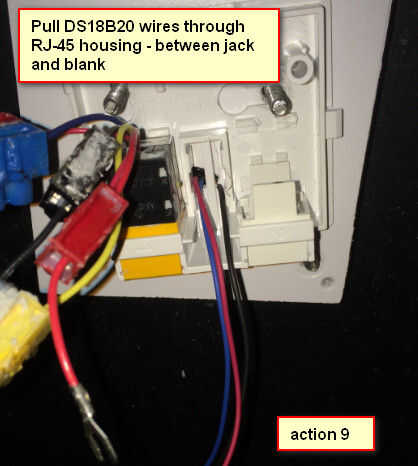

ACCIÓN 9--

Tire el DS18B20 los cables a través de RJ-45 viviendas - entre jack y en blanco.

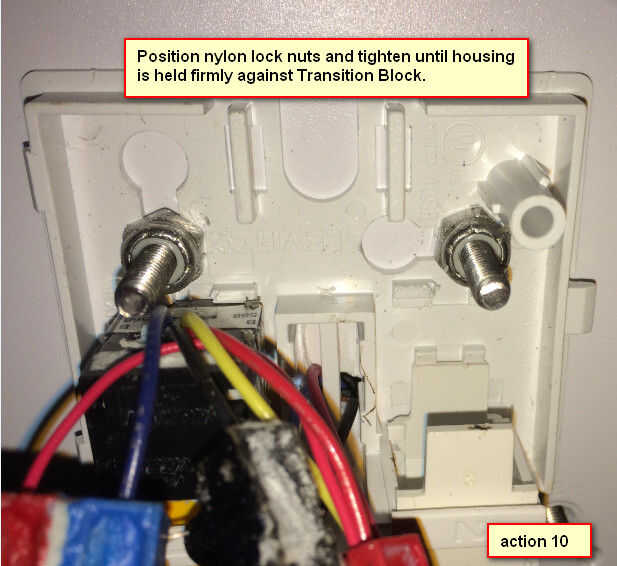

ACCIÓN 10--

Coloque las tuercas de fijación de nylon y apriete hasta que la vivienda está sostenida firmemente contra el bloque de transición.

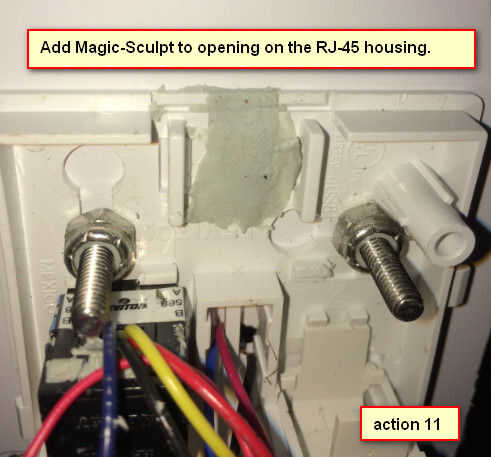

ACCIÓN 11--

Añadir Magic Sculpt a apertura de la carcasa de RJ-45.

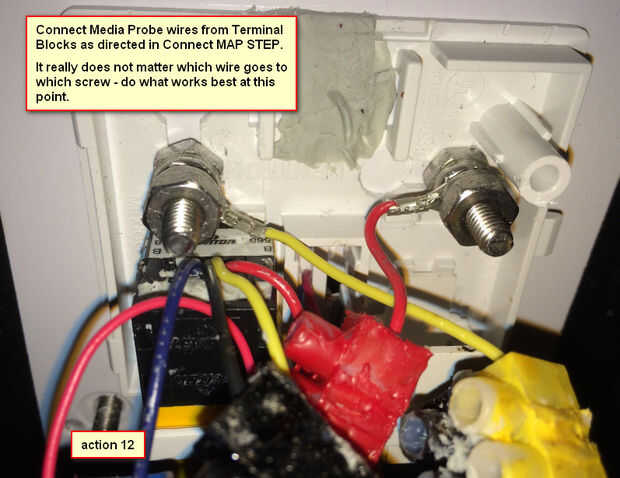

ACCIÓN 12--

Conecte cables sonda de los medios de comunicación de bloques de terminales como se indica en el mapa de conectar paso.

Use 2 tuercas de nylon adicional para sostener los conectores en su lugar y firmemente.

No importa cual cable va a qué tornillo - hacer lo que mejor funciona en este momento.

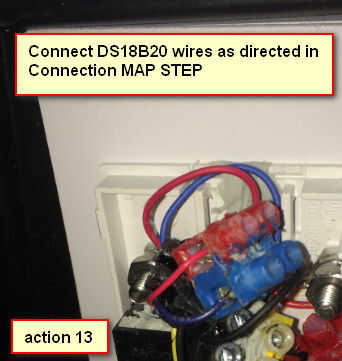

ACCIÓN 13--

Conecte los cables DS18B20 como se indica en el paso mapa de conexión.

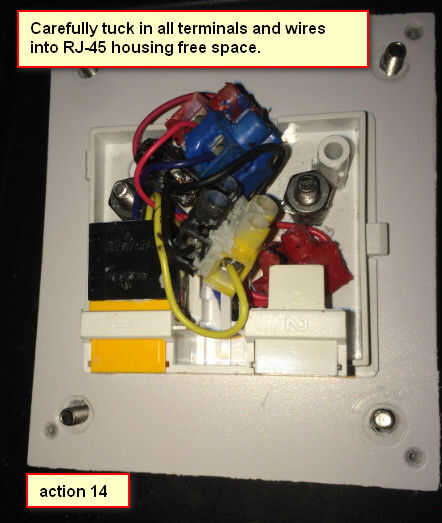

ACCIÓN 14--

Con cuidado meta en todos los terminales y cables en RJ-45 vivienda espacio libre.

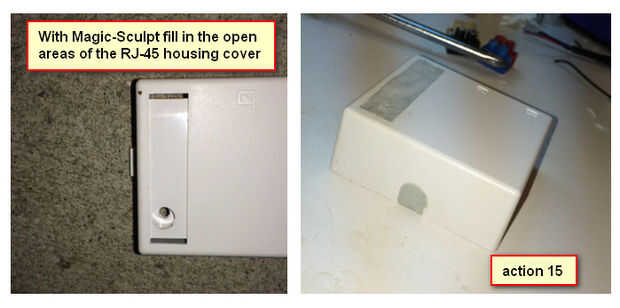

ACCIÓN 15--

Con Magic Sculpt y rellene las áreas abiertas de la cubierta de RJ-45.

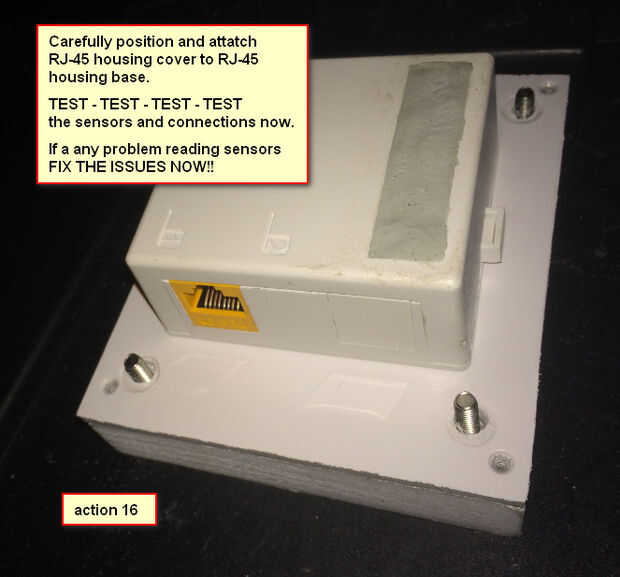

ACCIÓN 16--

Cuidadosamente posición y attatch RJ-45 vivienda cubierta a base de cubierta de RJ-45.

PRUEBA - prueba - prueba - prueba de los sensores y conexiones ahora.

Si cualquier problema de lectura sensores arreglar las cuestiones ahora!!!!

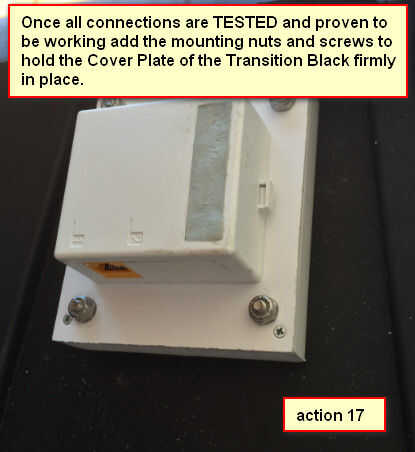

ACCIÓN 17--

Una vez que todas las conexiones son probadas y probados que trabajo Agregue las tuercas de montaje y tornillos para sujetar la placa de la cubierta del negro de transición firmemente en su lugar.

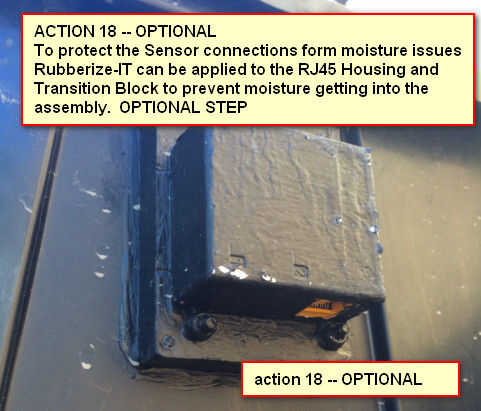

ACCIÓN 18--OPCIONAL

Para proteger el Sensor conexiones forman temas de humedad que rubberize-IT puede ser aplicado a la vivienda de RJ45 y bloque de transición para evitar la humedad en la Asamblea. PASO OPCIONAL

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de Auomation y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
