CRECER-cama--parte de aquaponic jardín balcón (10 / 14 paso)

Paso 10: Mapa de conexión de SENSOR - crecer-pieza de la cama--de aquaponic jardín de balcón

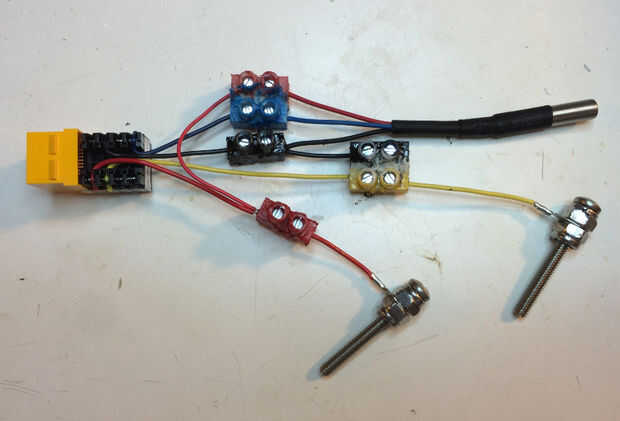

Mapa de conexión mapa todas las conexiones que tienen lugar entre todas las partes conforman las conexiones del Sensor en la cama de crecimiento. Esto es importante para entender como saber problemas para disparar y fijar el Sensor de problemas en cada uno de los componentes del jardín balcón es una habilidad importante para tener.

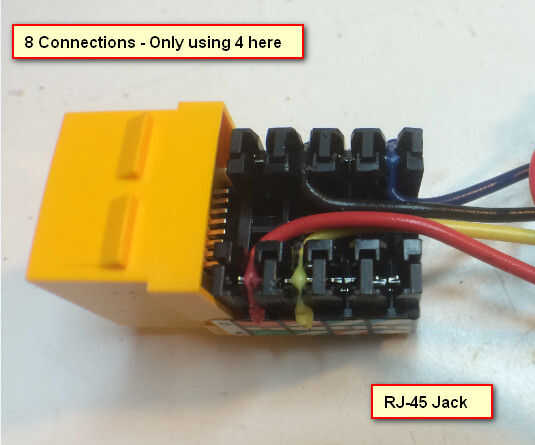

Toma RJ-45--

Este gato es el punto de conexión con el resto del sistema para la cama de crecimiento.

Un cable CAT-5 se utiliza para conectar al Hub RJ-45 que es parte de la plataforma de la cama de crecimiento.

La toma RJ-45 con capacidad para 8 conexiones. En la cama crece a 4 están siendo utilizados.

Punto de conexión del negro - BROWN CAT 5 JACK-

Punto de conexión - ORANGE CAT 5 JACK - rojo

Punto de conexión de amarillo - naranja/blanco gato 5 JACK-

Punto de conexión de azul - azul CAT 5 JACK-

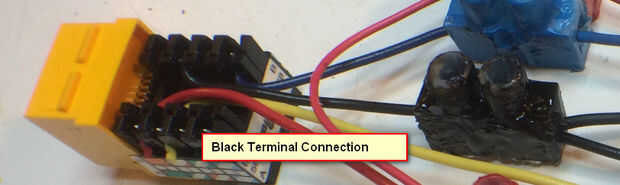

Tierra negra sola TERMINAL (-)- Lado de RJ-45

Cable negro que viene del conector RJ-45 está conectado al Terminal negro solo en un extremo.

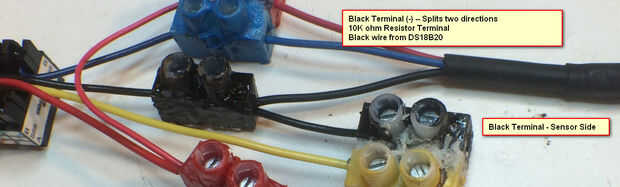

NEGRO solo TERMINAL (-) tierra--lado del Sensor

Terminal negro (-), se divide en dos direcciones

10K ohmios secundarios de resistencia Terminal negro de la Terminal del Transistor

Negro está conectado cable del DS18B20 lado Sensor de solo negro Terminal así

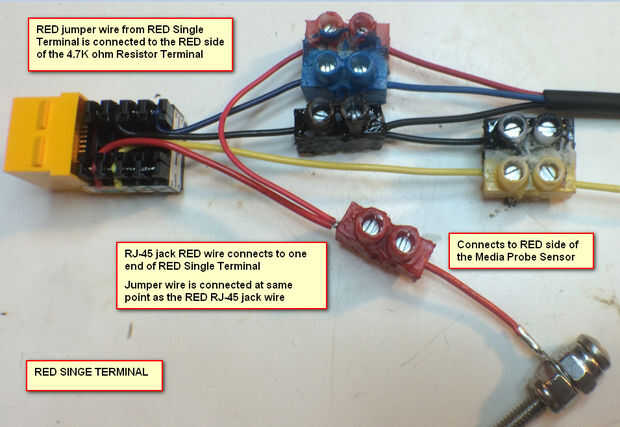

ÚNICO TERMINAL rojo (+) positivo--lado RJ-45

Cable de puente rojo de rojo solo Terminal está conectado a la parte roja de la K 4,7 ohm resistencia Terminal

Toma RJ-45 cable rojo se conecta a un extremo del Terminal solo rojo

Puente de alambre está conectado en el mismo punto que el cable de RED RJ-45 jack

TERMINAL rojo (+) positivo--lado del Sensor

Se conecta al lado rojo del Sensor de sonda de los medios de comunicación. (No importa que tornillo es usado como otro es tratada como la conexión de tornillo del lado de señal)

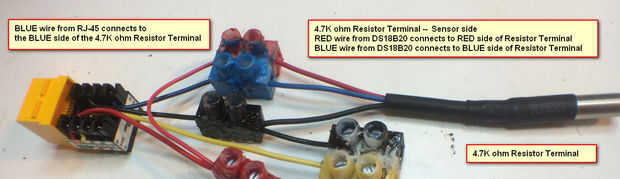

4.7 K ohm RESISTOR TERMINAL--(azul/rojo)

Cable de puente rojo - RJ-45 lado--rojo de rojo solo Terminal se conecta aquí.

Azul - RJ-45 lado--azul cable de RJ-45 jack se conecta aquí.

ROJO - lado del Sensor, el cable rojo del DS18B20 se conecta aquí.

AZUL - lado del Sensor--azul cable de DS18B20 se conecta aquí.

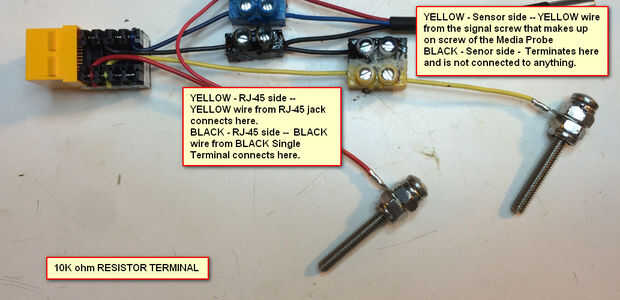

10K ohm RESISTOR TERMINAL--(amarillo / negro)

AMARILLO - RJ-45 de lado--cable amarillo del conector RJ-45 se conecta aquí.

NEGRO - RJ-45 lado--negro cable de negro solo Terminal se conecta aquí.

AMARILLO - lado del Sensor, el cable amarillo del tornillo de señal que compone en el tornillo de la punta de prueba de medios de

NEGRO - lado Señor - termina aquí y no está conectado a nada.

MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
