Acuaponia: EnvDAQ actualización con Sensor de temperatura del agua (crecer cama DAQ)

el código fuente de la aplicación de la nube y el sketch de Arduino para este tutorial están disponibles aquí.

También puede encontrar este tutorial en nuestro blog en un formato más legible (figuras en línea).

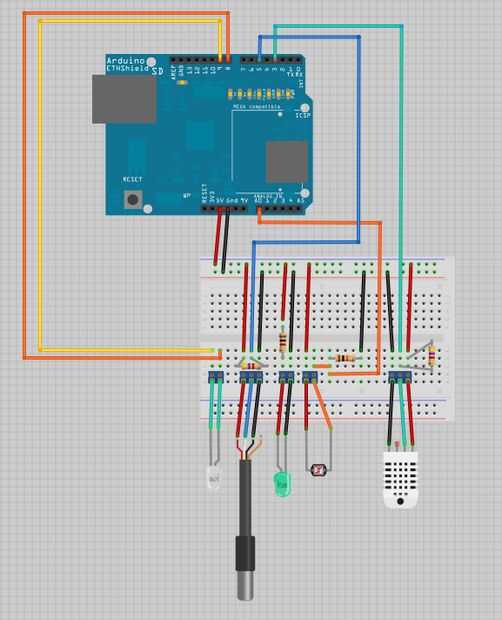

El DAQ ambiental es un escudo de Arduino de código abierto que pistas de temperatura, humedad relativa del aire y luz en aquaponic e hidropónicos crecerán camas.  Usted puede construir su propio usando la lista de piezas y adjunto diagrama de Fritzing o compra uno de Acuaponia de Iowa.

1 x DHT22
1 x resistencia de ohmios de 4.7 k
1 x resistencia de ohmio 10 k
1 x resistencia de 1 k ohm
terminales de tornillo de 5 x 2-pin
borne de tornillo de 1 x 3-pin
1 x Bi color (rojo/verde) 5mm LED
LED verde 1 x 5 mm.
1 x Arduino Uno R3
1 x Arduino Ethernet R3
1 placa de prototipado x Perf o Escudo de EnvDAQ

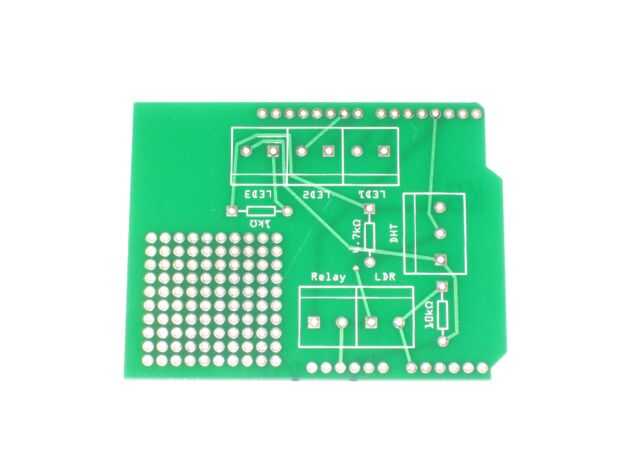

Otro parámetro importante de la salud de la planta es raíz temperatura, que puede ser fácilmente rastreado con la adición del sensor de temperatura del fluido DS18B20.  Este tutorial toma ventaja de la zona de prototipos en los escudos de DAQ ambiental nuevo para agregar un el sensor de temperatura del fluido usando un terminal de tornillo de tres pines y resistor conectado al pin digital cinco.

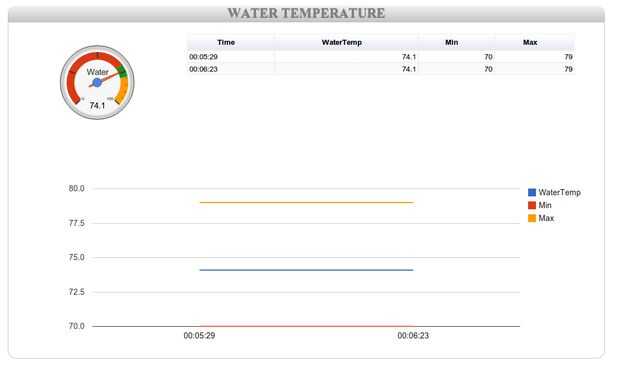

Para empezar, se actualizará el escudo DAQ y sketch de Arduino después de lo cual se actualizará la aplicación nube.
