Paso 7: Bloque de transición - crecer-cama--parte de aquaponic jardín de balcón
BLOQUE de transición función es cubrir el cableado del sensor y permite la transición y las conexiones de los sensores y ayuda a prevenir la intrusión de agua en las conexiones de cableado. Debe agua penetran y recoger en los puntos de conexión que los sensores no funcionan.

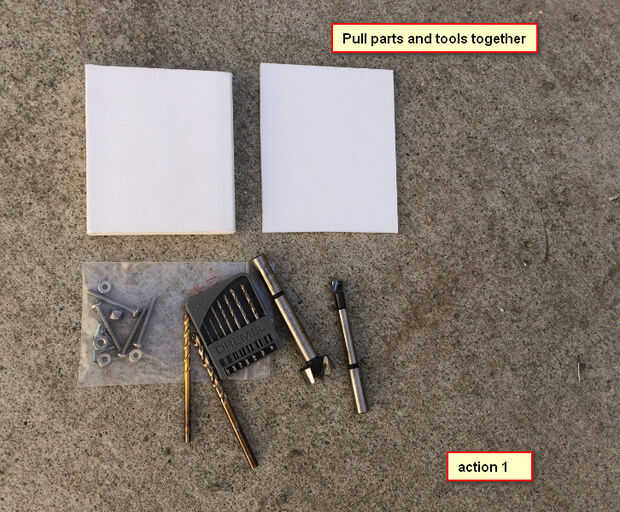

ACCIÓN 1--
Junte las piezas y herramientas.
PIEZAS
4.5 x 3.5 pulgadas - láminas de PVC espumado
https://www.tapplastics.com/Product/Plastics/cut_t...
4 - #8-32 x 1.25 - en cabeza de la cacerola de acero inoxidable llave coche estándar (SAE) tornillos de máquina
#8 acero inoxidable estándar (SAE) Nylon Inserte las tuercas de fijación
http://www.Lowes.com/pd_455299-37672-829712___?Pro...
4 - madera de 2 x 3/8 tornillos Phillips / plano corporal cabeza / por completo / acero / Zinc
4 pulgadas--Royal molduras limitada a menos de 1 x 4 - en x 8 ft prefabricados Pvc tablero
Artículo #: 209620 | Modelo #: 07318
http://www.Lowes.com/pd_209620-1487-07318___?productId=3339716&PL=1&NTT=PVC+Board
HERRAMIENTAS
7/8-en pieza Forstner - artículo #: 94820 | Modelo #: PC1009
Broca Forstner de caña 1/4 de pulgada por 1/4 de pulgada
1/8-in giro broca cobalto - Item #: 689756 | Modelo #: DWA1208
http://www.Lowes.com/pd_689756-70-DWA1208___?productId=50413692&PL=1&NTT=1%2F8+bit
5/32-in del pedacito de taladro de torcedura cobalto artículo #: 689758 | Modelo #: DWA1210
http://www.Lowes.com/pd_689758-70-DWA1210___?productId=50413696&PL=1&NTT=5%2F32+bit
Óxido negro de 7/32-in giro broca--artículo #: 84079 | Modelo #: DW1114 G
http://www.Lowes.com/pd_84079-70-DW1114++G___?productId=3422732&PL=1&NTT=7%2F32+bit
Taladro Dremel Bit Set - Item #: 179434 | Modelo #: 628-02
Taladro inalámbrico de 3/8 pulg
http://www.Lowes.com/pd_83529-70-DCD710S2_1z0wcj4 _...
Estación de trabajo de herramienta rotativa Dremel 220-01

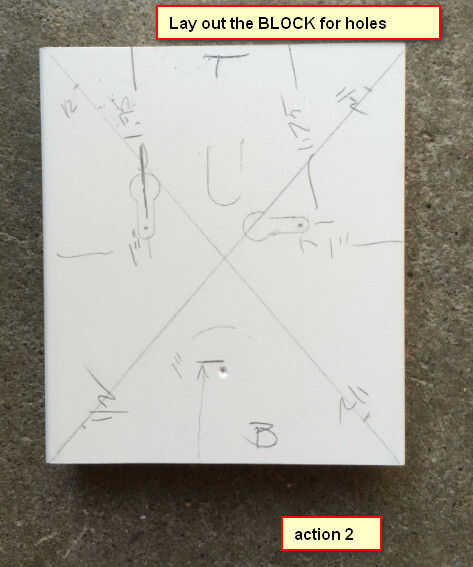

ACCIÓN 2--
Coloque el bloque de agujeros.

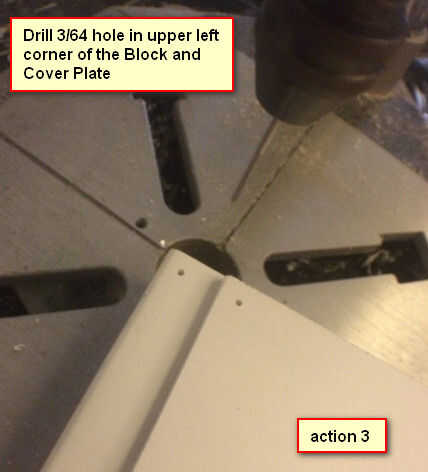

ACCIÓN 3--
Taladro 3/64 en la esquina superior izquierda del bloque y la placa de la cubierta.

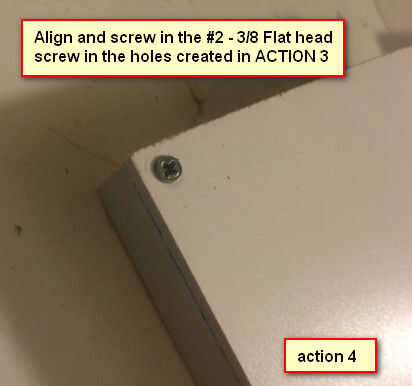

ACCIÓN 4--
Alinear y atornillar en el #2-3/8 cabeza plana de rosca en los agujeros creados en la acción 3.

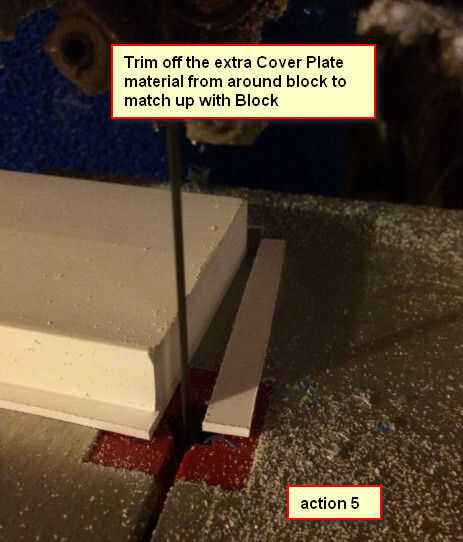

ACCIÓN 5--
Recorte el material adicional de la placa de la cubierta de en bloque para coincidir con el bloque.

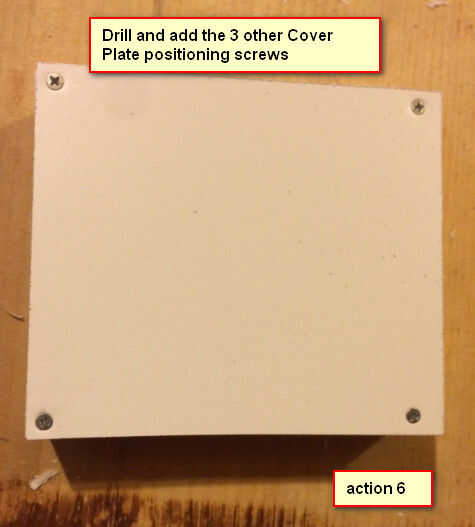

ACCIÓN 6--
Taladro y agregar los 3 otros cubrir posicionamiento tornillos.

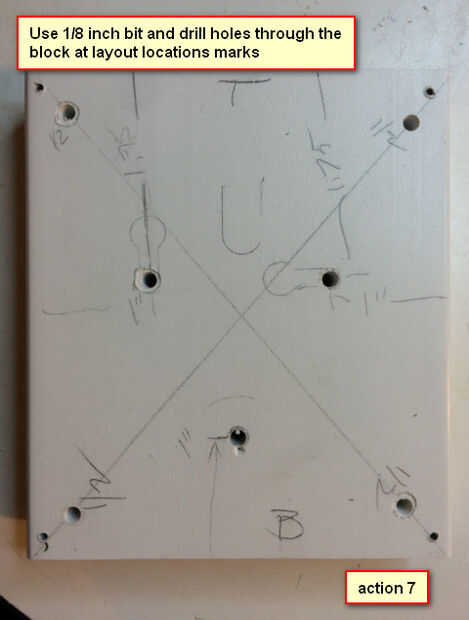

ACCIÓN 7--
Usar 1/8 pulgadas poco y haga agujeros en el bloque a disposición lugares marcas.

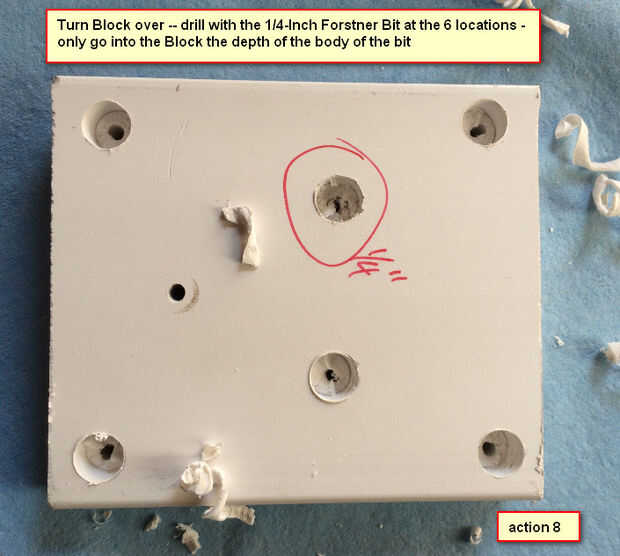

ACCIÓN 8--
Bloque de vuelta--taladro con la broca Forstner en los 6 lugares 1/4 de pulgada - ir sólo en el bloque de la profundidad del cuerpo de la broca.

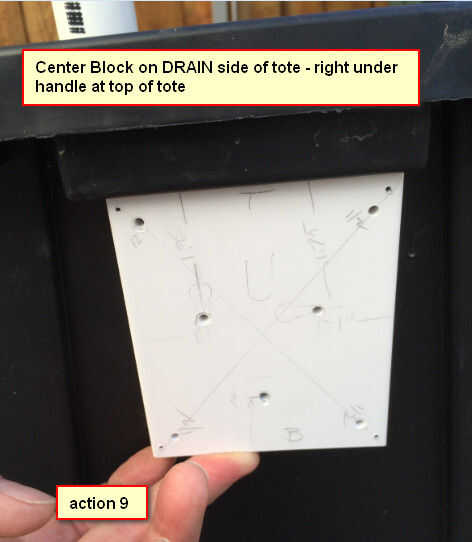

ACCIÓN 9--
Centro bloque lado drenaje de bolsa - justo debajo de la manija de arriba del bolso.

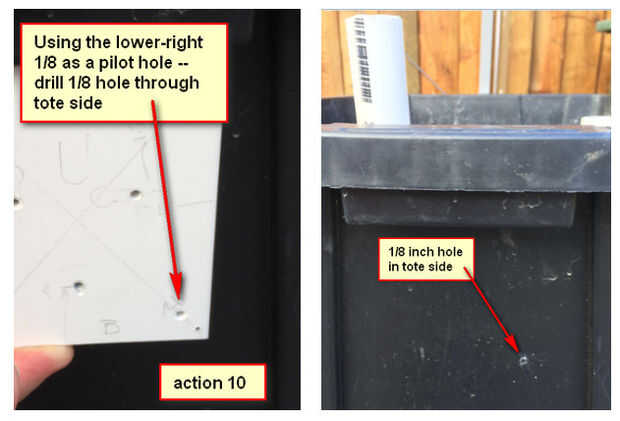

ACCIÓN 10--
Usando la parte inferior derecha de 1/8 como un orificio piloto--taladro 1/8 a través de bolsa.

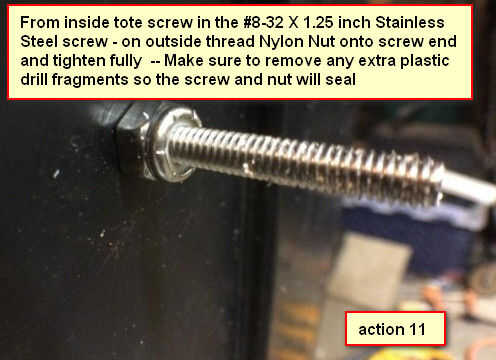

ACCIÓN 11--
Desde el interior del tornillo de tote en el #8-32 X 1.25 pulgadas acero inoxidable tornillo
fuera del hilo de rosca tuerca de Nylon en el extremo del tornillo y apriete.
Cuando se aprieta muy fuerte no será fugas.
Asegúrese de eliminar cualquier fragmento extra plástico taladro para que el tornillo y la tuerca sello.
Debe agua escape de este tornillo en el exterior en cualquier momento - simplemente sellar con Lexel y desaparecerá el problema.

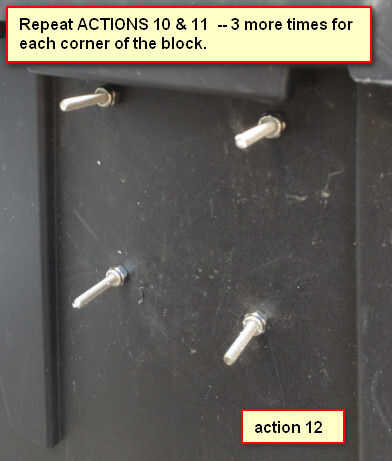

ACCIÓN 12--
Repetir acciones 10 y 11--3 veces más para cada esquina del bloque.

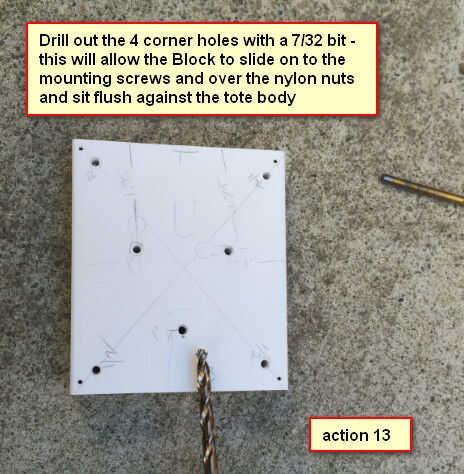

ACCIÓN 13--
Perfore los 4 orificios de esquina con un 7/32 bit: Esto permitirá que el bloque se deslice a los tornillos de montaje y sobre el nylon tuercas y sentarse al ras contra el cuerpo de la bolsa.

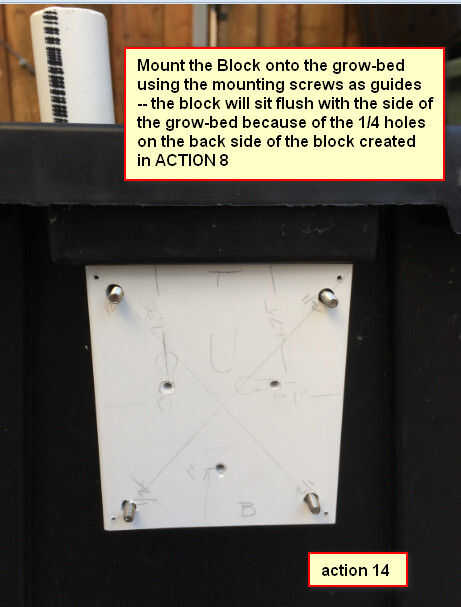

ACCIÓN 14--
Monte el bloque en la cama de crecimiento utilizando los tornillos de montaje de guías, el bloque va a quedar al ras con el lado de la cama crece debido a los agujeros de 1/4 en la parte posterior del bloque creado en acción 8

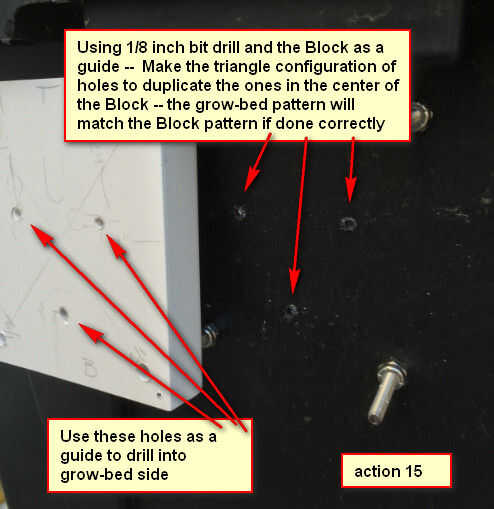

ACCIÓN 15--
Utilizar 1/8 de pulgada broca taladro y el bloque como un guía, realizar la configuración de triángulo de agujeros para duplicar los en el centro del bloque--el patrón crece-cama coincidirá con el patrón de bloque si se hace correctamente.

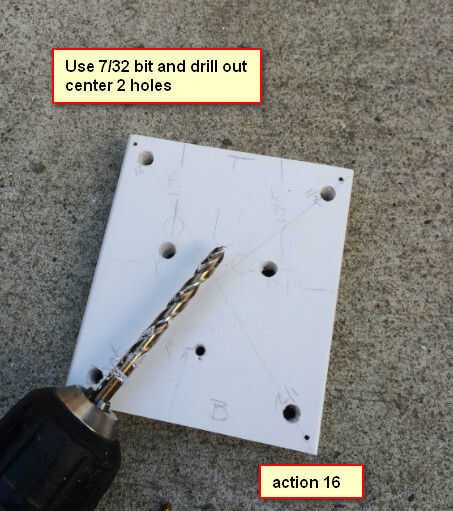

ACCIÓN 16--
Utilice la broca de 7/32 y taladre 2 orificios.

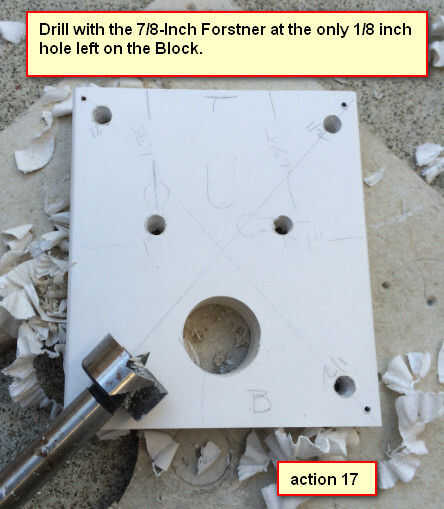

ACCIÓN 17--
Taladro con 7/8-Inch Forstner en la izquierda de agujero único de 1/8 de pulgada en el bloque.

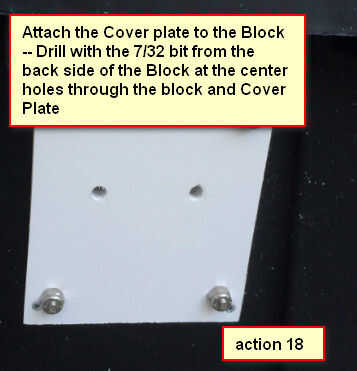

ACCIÓN 18--
Coloque la tapa al bloque--taladro con la broca de 7/32 de la parte posterior del bloque en los orificios a través del bloque y la placa de la cubierta.

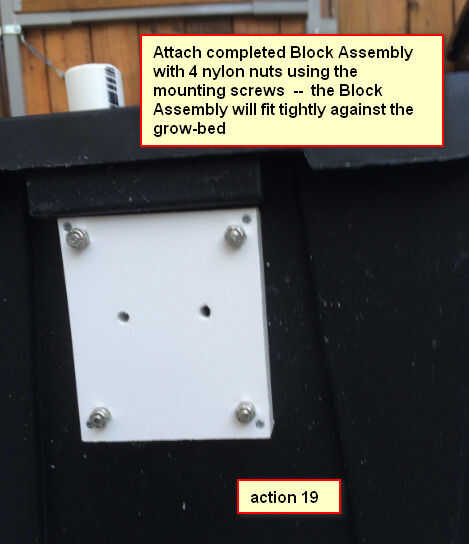

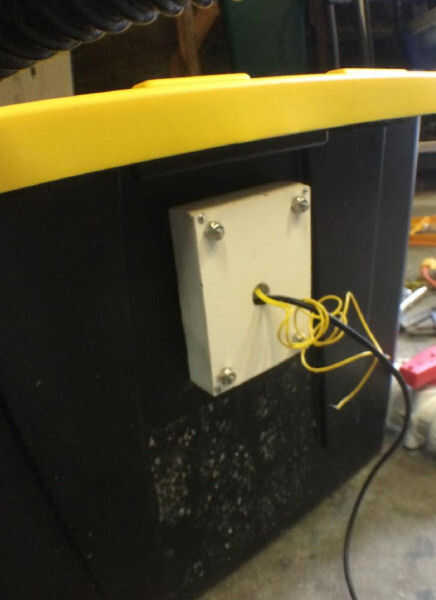

ACCIÓN 19--
Colocar bloque armado con 4 tuercas de nylon usando los tornillos de montaje
La Asamblea del bloque caben firmemente contra la cama de crecimiento.
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
