Convertir un juguete rescatado de un controlador MIDI (8 / 17 paso)

Paso 8: Se prueba cada componente

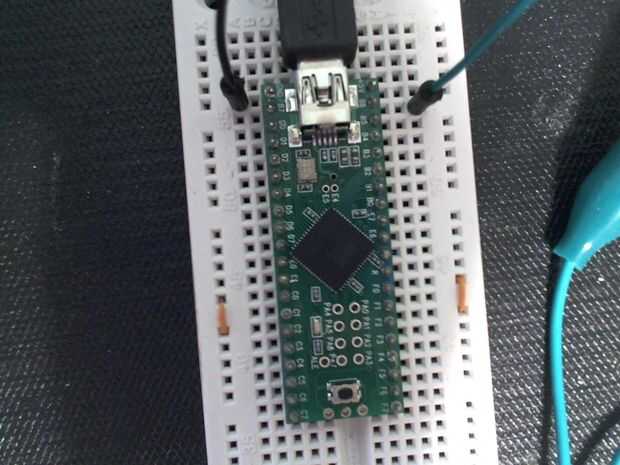

Antes de que las cosas ponen alguno más complicado con la adición de un microcontrolador, recomiendo probando cada uno de los componentes para asegurarse de que se comporta de la manera que esperamos que. Puede hacerlo de distintas maneras, y le animo a utilizar todos los recursos que tiene. Tuve un microcontrolador extra Teensy colocando alrededor, así que decidí usar para probar cada uno de mis cables, pero puede utilizar un Arduino regular, o incluso un simple circuito análogo que se enciende y apaga y LED en un protoboard.

Esto le ayudará a identificar problemas sencillos con su cableado, soldadura o mapas sin tener que preocuparse acerca de si es o no el código de Arduino o funcionalidad MIDI culpa.

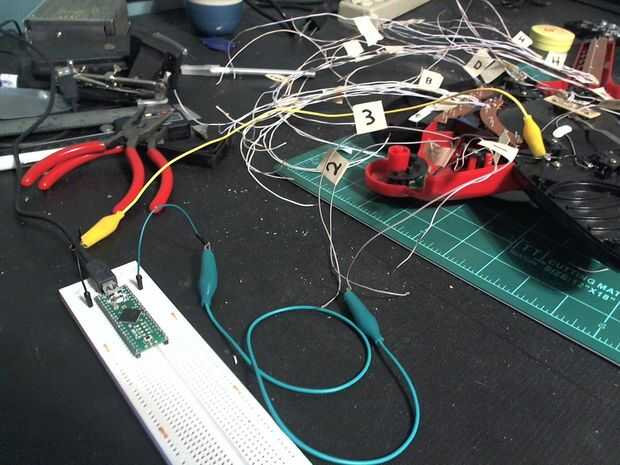

Utilice el código de Arduino conectado a este bosquejo para probar individualmente cada alambre del paso anterior.

1. subir el dibujo a tu Arduino
2. Conecte el terreno del juguete a tierra tu Arduino
3. conectar el Arduino codificada en el bosquejo a un cable de señal de un componente
3. Abra al Monitor Serial
4. Presione el botón en su juguete y asegúrese de que la secuencia de cambios de números de 1 a 0

¡Ayuda! Uno o más botones no hacen nada!
En primer lugar, comprobar el cableado. ¿Se ven bien los empalmes de la soldadura? ¿Se toquen las partes desnudas de los cables? ¿Los cables tienen cortes ni rasguños en ellos? ¿Están ambos extremos del alambre firmemente conectados a sus partes? ¿Es el terreno común conectado a tu Arduino?

Si todo comprueba hacia fuera, pero el cable no funciona, trate de pasar a otro cable, sólo para asegurarse de que el código y la conexión de la PC sean las correctas. Si usted puede conseguir por lo menos un otro cable trabajando, puede estar seguro que su entorno de Arduino y conexión USB son aceptables. Si absolutamente no consigue que funcione, que tenga solo desconectarlo y seguir adelante - a veces fijación juguetes de baja calidad al consumidor es más problemas que merece la pena. No dude en dejar un Comentario en este paso con cualquier más consejos o sugerencias de solución de problemas!
