Convertir un juguete rescatado de un controlador MIDI (11 / 17 paso)

Paso 11: Cableado hasta el microcontrolador

Siguiendo el diagrama o la hoja de cálculo que generó en el paso 8, estará preparado para la soldadura de cada cable al microcontrolador, probarlo con el código. Le recomiendo que pruebe cada cable o grupo de cables utilizando el procedimiento descrito en el siguiente paso correcto después de que se suelde. Esta manera, si usted descubre un problema, no tienes que deshacer nada para identificar y solucionar el problema. Simplemente Recuerde:

Comience con poco, prueba a menudo.

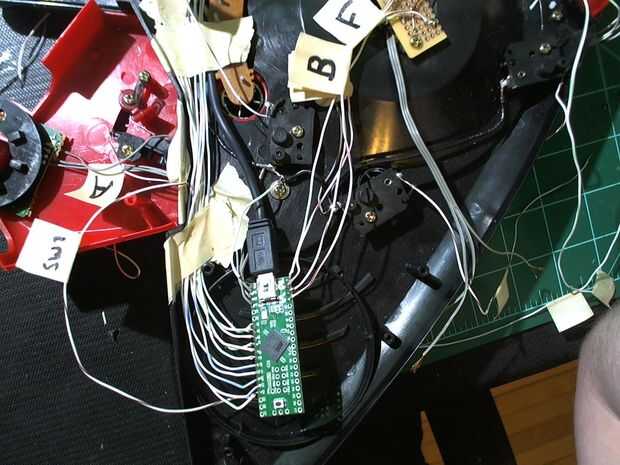

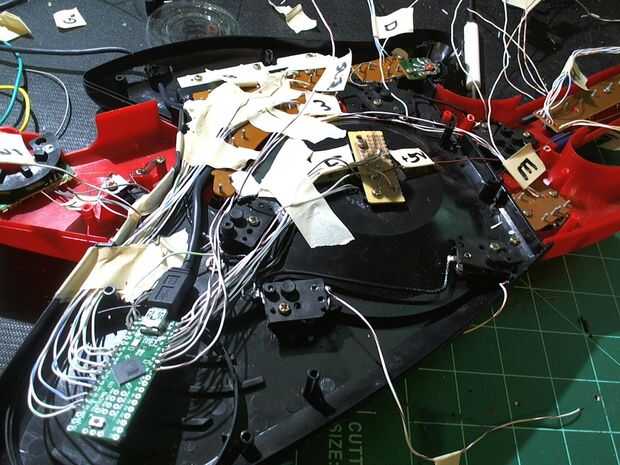

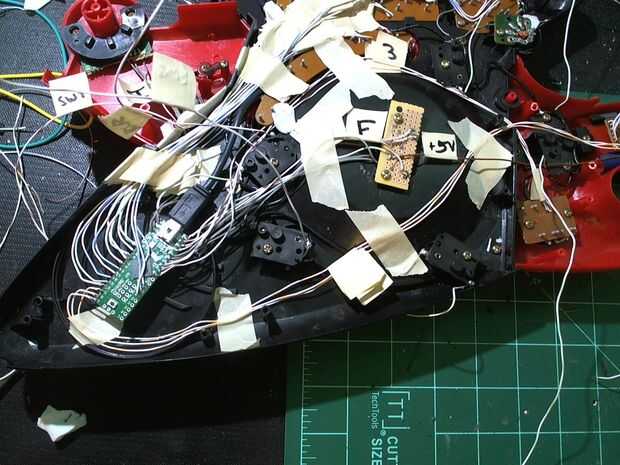

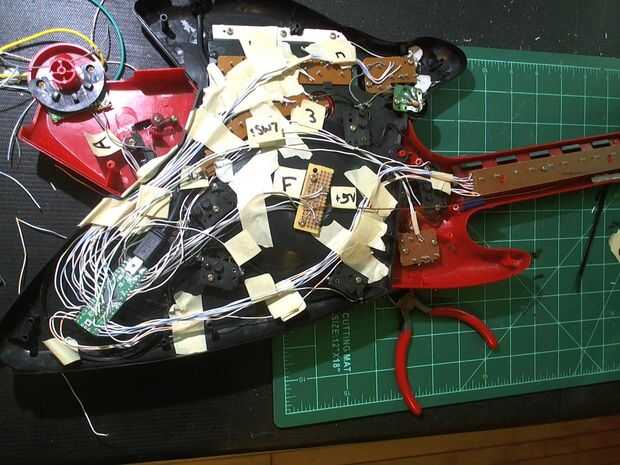

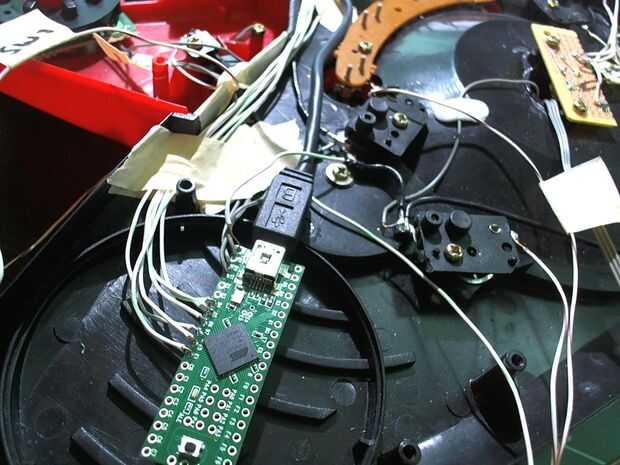

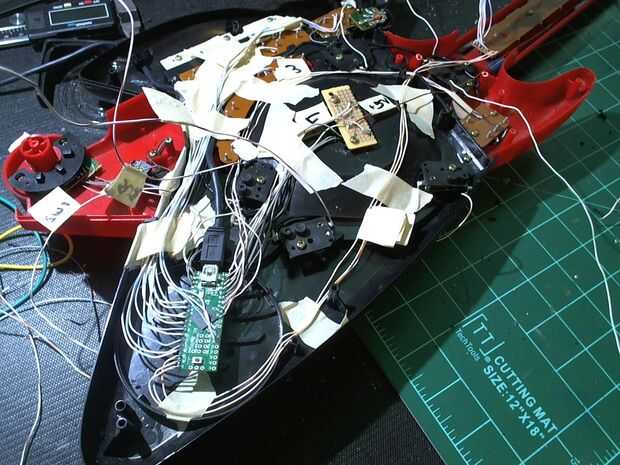

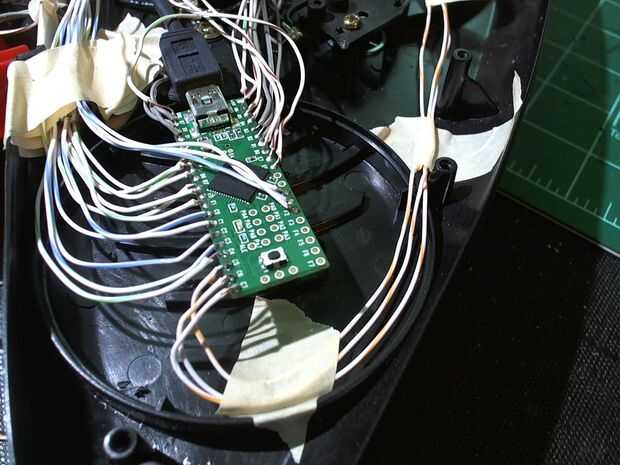

Recoger un cable o grupo de cables y encontrar una buena manera de distribuirlo que no va a hacer difícil cerrar el juguete detrás encima otra vez. Encontrar espacios vacíos que no tienen nada en ellos y tratar de evitar los mensajes que se utilizan para tornillos. Tus dos mejores amigos en este proceso será sticky tack y la cinta de enmascarar. Echa un vistazo a mis fotos del proceso para tener una idea de cómo iba exponiendo mis cables y soldar al microcontrolador.

Nota: recomiendo probar cada pin como usted soldar con el procedimiento en el siguiente paso!
