Convertir un juguete rescatado de un controlador MIDI (3 / 17 paso)

Paso 3: Quitar el circuito viejo

Si un juguete hace ruido, es una garantía de que existe un circuito en su interior que todos (o la mayoría) de los cables va a. La forma más fácil de identificar este Consejo es primero encontrar el altavoz en el juguete. Siga a la Junta que se conectan a los cables del altavoz, y puede estar razonablemente seguro de que has encontrado la Junta que estamos buscando.

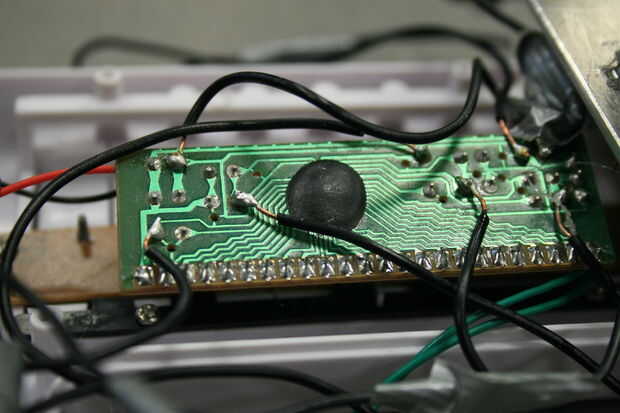

Otra clave identificar característica del tablero principal de generación de sonido es un pequeño, extrañamente en forma de chip negro. Se verá como alguien gotee una pequeña cantidad de cera de la vela negra en la placa y deje que se forme un pequeño pegote circular. Este componente probablemente tienen muchos rastros de cobre pequeño que sale de él. Este pequeño chip realmente contiene toda la lógica para interpretar todos los diferentes botones, deslizadores y otros componentes en el juguete y hacer ruido con el altavoz. Hablar de fabricación sin complicaciones!

¿Qué puede hacer con esta placa? Bueno, no mucho. Que tenga cierto éxito explorando técnicas de flexión del circuito , pero a los efectos de este Instructable, es inútil.

Cortar cada uno de los cables provenientes de este circuito y retírela. También tenga cuidado para quitar el altavoz, ya que no se usarlo bien.

Crédito a David Storch para la foto, de https://wiki.brown.edu/confluence/display/mcm0750/Boot+with+Knob+and+Buttons
