Convertir un juguete rescatado de un controlador MIDI (4 / 17 paso)

Paso 4: Interruptores de comprensión y dominadas

Como se indica en el paso 2, la gran mayoría de los componentes que vamos a trabajar en este Instructable son interruptores y botones. Sin embargo, puede haber cierta confusión acerca de lo que será realmente hacer con éstos, que es totalmente comprensible. Recordar que cada circuito en su juguete debe tener al menos un conductor de tierra y alambre de una señal por botón. Conexión de cada uno de los motivos para formar una masa común (paso 6) y luego conectar cada uno de los cables de señal a un microcontrolador (paso 11). ¿Sin embargo, sólo hacerlo pasar por alto un hecho importante - si los interruptores están abiertos, que el microcontrolador Lea 0 o 1?

Entradas flotantes
Si conecta un interruptor normalmente abierto para un dispositivo digital como un microcontrolador, intentar leer el estado de que el interruptor, realmente recibirá un valor algo aleatorio que no se puede predecir. Un dispositivo digital debe conectarse o tierra (para leer "0") o algunos tensión como + 5V (para leer «1»), por lo que si no está conectado a cualquiera, no puede ser que lo que su conexión a. Este fenómeno se llama flotantey es muy importante en el mundo de los circuitos del microcontrolador. Podemos resolver este problema usando un solo resistor, ya sea atado a + 5V (pull-up) o tierra (desplegable). Desde ya nos estamos conectando un extremo del interruptor a tierra, tenemos que usar un resistor de pull-up.

¿Qué es un pull-up?

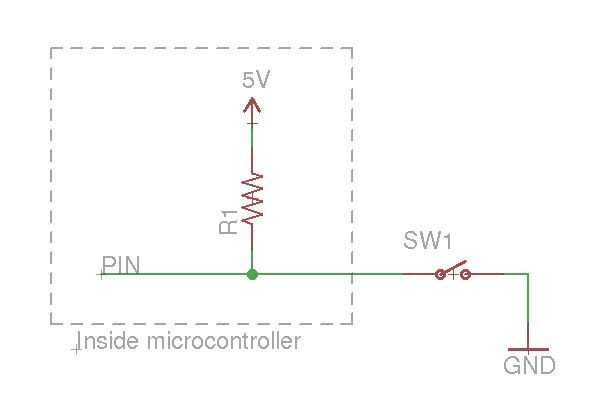

Echa un vistazo a la foto de este paso, y verás un esquema de un interruptor y una resistencia de pull-up como juntos. El interruptor, SW1, es un botón en su juguete, que nos estamos conectando a tierra. El resistor R1, enlaces al otro lado del interruptor a + 5V, por lo que el microcontrolador sólo verá una u otra. Sin embargo, usando microcontroladores modernos, no tenemos que agregar una resistencia para cada botón en el juguete - el microcontrolador ya tiene uno incorporado en cada uno de sus pines para este propósito exacto! Tal vez me divierto fácilmente, pero que está muy bien.
