Convertir un juguete rescatado de un controlador MIDI (6 / 17 paso)

Paso 6: Conexión a una base común

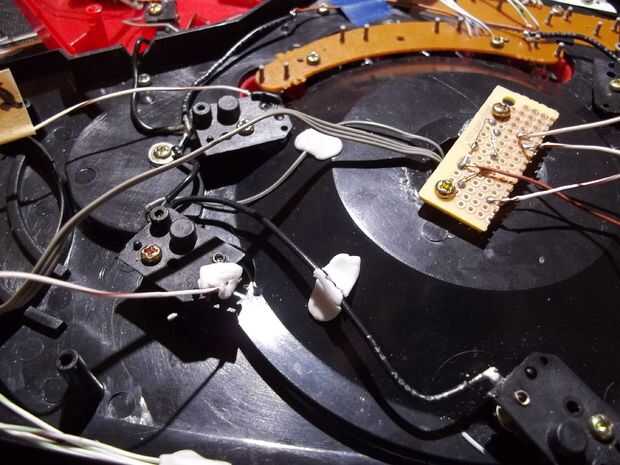

Antes de soldar los cables de señal en sus componentes, primero soldar todos los cables de tierra entre sí, para que tengas un terreno común en el juguete. Allí realmente no es mucho para este paso, acaba de tomar todos los cables de tierra de sus interruptores y botones tiene y soldarlos todos juntos. La foto de este paso muestra un primer plano de una parte de mi terreno común - busque el cable negro grueso que recorre de parte a parte.

Nota sobre múltiples motivos y charlieplexing
Si tienes uno o más circuitos que utilizan múltiples motivos (charlieplexing) y quiera utilizarlos, no les conectan, pero consideran que los cables de señal y así dejarlos solos por ahora.
