Control de tira de LED con atenuador y circuitos de pulsos Audio (5 / 10 paso)

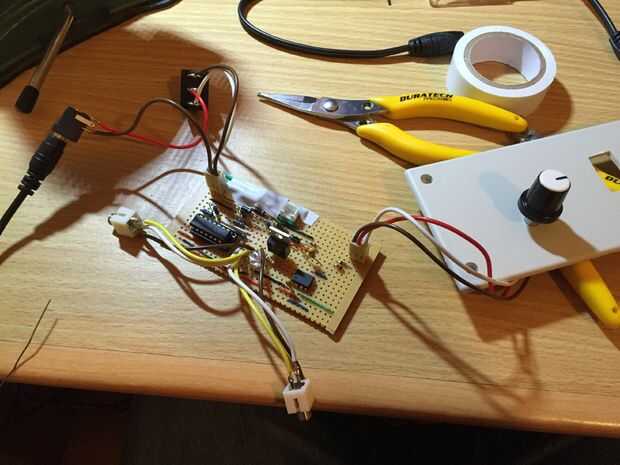

Paso 5: La soldadura de las piezas a la Veroboard

De la soldadura de distancia...

Debo mencionar que es necesario un poco de planificación para asegurarse de que su diseño es bueno para el interruptor de conexión / potenciómetro etc.. También mida cuánto espacio tienes en el cuadro (es decir las dimensiones de la superficie rectangular) y asegúrese de que la placa de circuito será menor que esta área para que quede bien! Es probablemente mejor si la soldadura de los componentes en primera y luego corte la tabla como podría encontrar que necesita para que sea ligeramente más ancha para caber todas las conexiones en. Mina terminó siendo un buen ajuste para el recinto.

En esta iteración de diseño, todavía tengo el solo led conectado. Si ya tienes tu tira de LED, soldar un pin 2 JST (o similar) conector para enchufe y desenchufe la tira del LED (haga Asegúrese de dejar espacio para este conector en la placa y alambre para arriba por lo que ya tienes el positivo y negativo al lado del otro en el tablero). Una alternativa es soldar los cables directamente a la Junta, pero estos pueden aflojarse con el tiempo si no pegarlos abajo. Si está montar su tira de LED en su carril de imagen, asegúrese de que tener suficiente cable para ejecutar desde el cuadro de control, por las paredes y en el riel de cuadro donde se pega la tira de led. También elegir un color de hilo que se mimetizan con las paredes, tengo blanco que era fácil de combinar, pero otros colores pueden ser más difíciles.

Los otros componentes (interruptor y potenciómetro) tienen conectores y encabezados para que una vez que todas las piezas están montadas, todavía pueden sacar la tapa de la caja y desconecte los componentes que se unen a la tapa. Completamente opcional, pero recomendada para facilitar el acceso a los circuitos si usted tiene algún problema de circuito necesita fijar.

Finalmente, los diodos grandes deben fijarse a la Junta para que no se mueven alrededor de demasiado. Probablemente bastaría con una pequeña cantidad de pegamento pero yo apenas las cubiertas con alguna cinta aislante blanca.

Cuando el circuito está completamente soldadas y lista para cortar a la medida, toma un cuchillo y metal regla de hobby y rebanada sobre la zona que quieres cortar varias veces. Esto debilita la superficie de la Veroboard y puede luego coloque el borde de corte en un borde de la mesa y simplemente romper.
