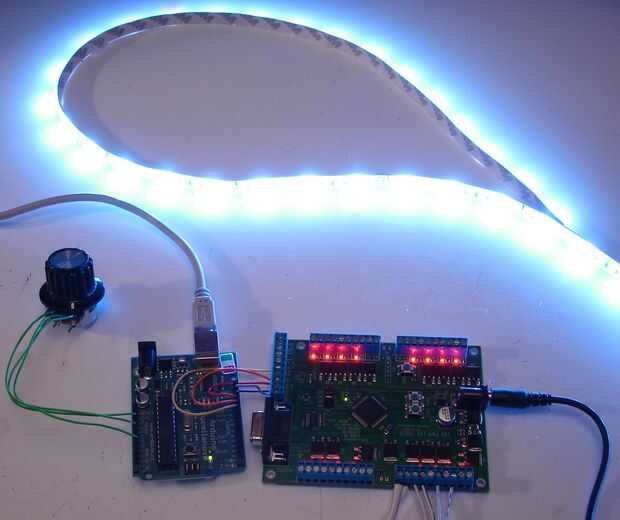

El 16 X PWM es básicamente un montón de mosfets bajo control PWM (interruptores que activan y desactivan muy rápido) que puede utilizarse para mezclar diferentes niveles de los colores principales de DIODER tres: rojo, verde y azul. La Junta PWM también tiene un montón de descoloramiento y de secuencia de comandos incorporados, por lo que el código de arduino es bastante simple.
La Junta X 16 también podría ser controlado desde un puerto serial, pero añadiendo que el arduino proporciona mucha más capacidad, como ser capaz de controlar las luces basan en una entrada de pote, o tal vez un sensor de color para emular la iluminación ambiental...
Aquí está un video que muestra una demostración rápida:
Alguien en youtube preguntó cómo la tira de LED circuito eléctrico, así que aquí están algunos detalles si desea utilizar electrónica completamente diferente para controlar a la Dioder, o de muchos otros LED.
La mayoría de estas tiras está hecha para aceptar 12V, no importa cuánto la tira. Los LEDs están dispuestos en grupos de 3, y la tira se puede cortar entre cada grupo. Cada grupo está conectado eléctricamente, en paralelo. Así que si usted tiene 1 grupo, o 100, siempre fuente de 12V. Cada grupo adicional requiere más corriente y potencia.
En este particular tira del LED (DIODER), el canal rojo consume .14A, .11a azul y verde .13a. Así todos juntos, la banda requiere un máximo de .38A a 12V, o acerca de 4.5W. Si nos fijamos en el ladrillo de la energía, dice max 5W. La tira es aproximadamente 33 largo y tiene 12 grupos de LEDs, por lo que cada grupo requiere 31mA de corriente y .37W de la energía. Si se añade otra tira en el extremo, necesita de 9W de potencia y .76A de la corriente, pero todavía 12V para todo.
Este arreglo hace muy fácil a desvanecerse los LED variando el voltaje con conmutación PWM. Incluso si cambia la longitud total, el circuito de atenuación permanece igual mientras puede manejar la corriente adicional.
