Controlador pequeño tira de LED con LED Amp y Arduino Nano

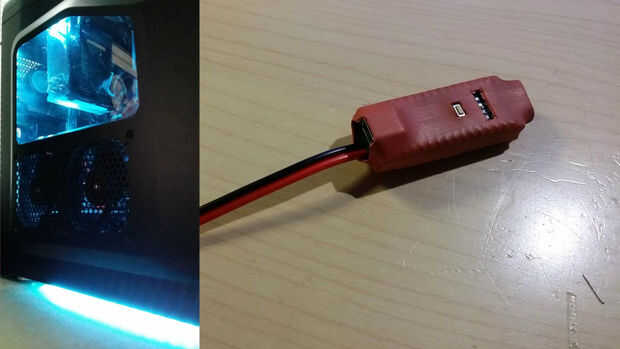

Un pequeño LED tira regulador hecho con un amplificador de LED y un Arduino Nano. Perfecto para hacer los patrones de iluminación personalizada y control de la tira led del ordenador. Utiliza las puertas del Mosfet del amplificador para controlar la tira de LED sin poner una carga en el Arduino. Debido al diseño del amplificador algunos cambios debe hacer para su PCB para que lo no freír el Arduino y esto significa que usted tiene que tener algunas habilidades en soldadura antes de intentar este proyecto.

Este proyecto está inspirado en "LED tira regulador w / LED Amp + Arduino" hecho por: ehsmaes. Toma la idea de usar un amplificador de tira de led y un Arduino para controlar la tira de LED, pero utiliza un PCB para hacer el circuito más pequeño y soluciona los problemas con el amplificador freír el Arduino. Enlace a instructables:

Etiquetas: Arduino, LED, Regulador, Pequeño, NANO, Amperios del LED
