Tutorial para principiantes: control de matriz de LED con 2 595 registros de cambio y medidor

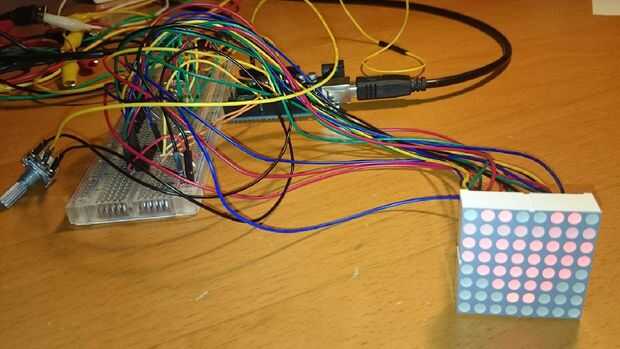

Estoy recien comenzando con Arduino y el instructables de amandaghassaei me ayudó mucho. En su segunda tutorialabout entradas y salidas, ella explica cómo utilizar registros de desplazamiento y cómo controlar una matriz de LED por multiplexación. En el último paso, sugiere combinar ambos en un bosquejo que controla una matriz de LED 8 x 8 que se puede controlar con solo 6 pines de arduino en lugar de los 16 pernos necesarios cuando no se utilice ningún cambio 595 registros. Además, quería añadir un medidor para indicar el principio de multiplexación más eficazmente.

Después de alguna lucha, me éxito y quería compartir el código, ya que podría ser útil para otros principiantes así. También, me gustaría recibir comentarios si pude han llegado a mi meta más eficientemente. Desde este tutorial se explica en el tutorial de amandaghassaei, sugiero para hacer primero este tutorial.


Materiales

1 Uno de x Arduino
1 cable de x USB
1 x Breadboard
Cables de puente
resistencias 8 x 220 ohmios
registro de cambio de 2 x 595
1 x rojo LED de matriz de puntos
