Control de tira de LED con atenuador y circuitos de pulsos Audio (7 / 10 paso)

Paso 7: Montaje de piezas dentro de caja

En este paso, ajustaremos los componentes que el usuario interactúa con el gabinete. Además, encajamos el circuito a la base de la caja.

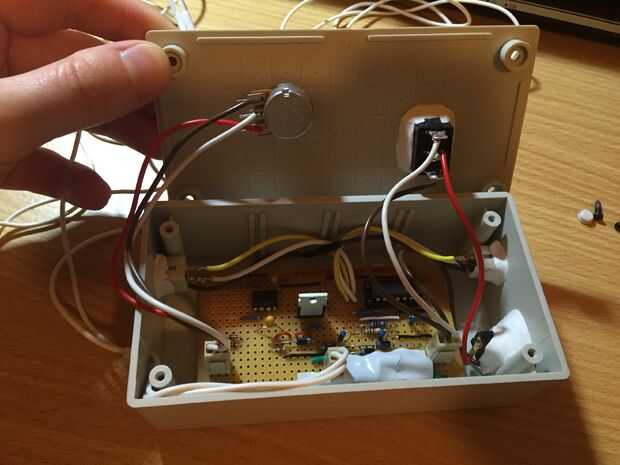

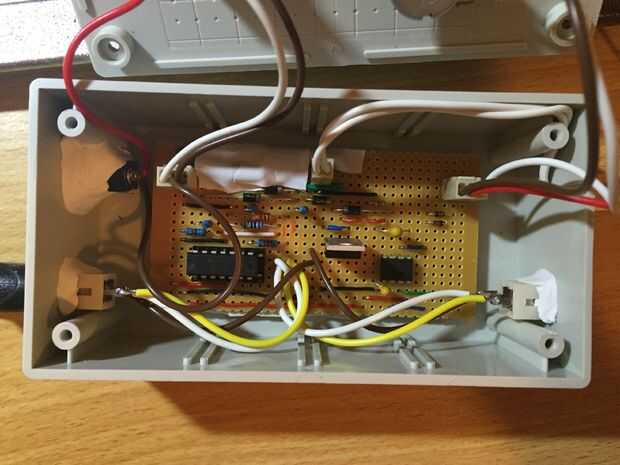

Tomar cinta de doble cara y colóquelo en la parte inferior de la placa de circuito. Retire el adhesivo y presione el circuito en una buena posición en la parte inferior de la caja.

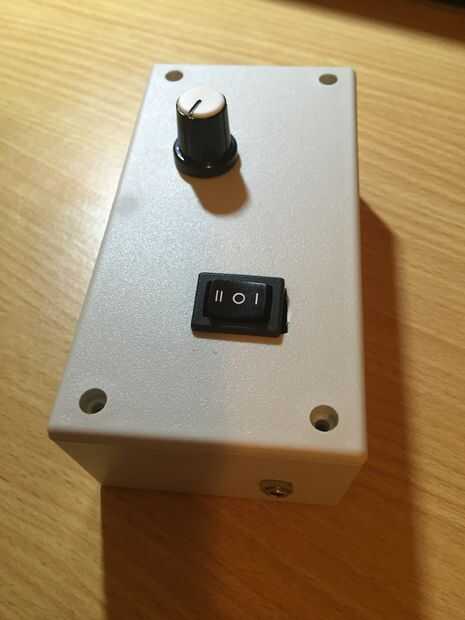

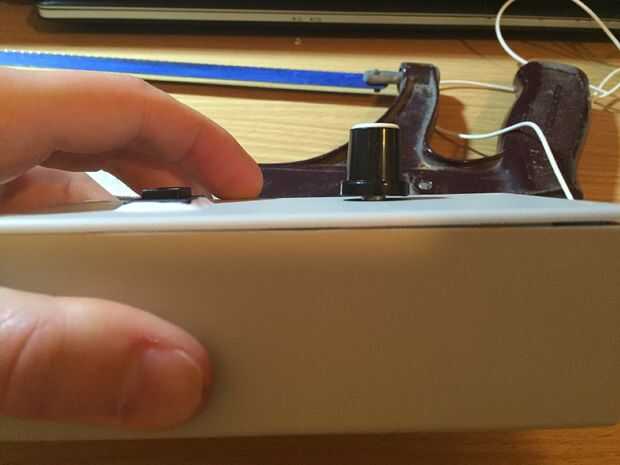

A continuación, utiliza una sierra para metales para acortar el eje del potenciómetro de 5 mm y lijar el eje para quitar los filos. La razón por qué lo hice era porque con el método de montaje que elegí, el eje era demasiado largo. Después de esto, había alimentado a través de la tapa de la caja, había atornillado en su lugar (con eficacia golpeando el agujero en el plástico) y ajuste la perilla.

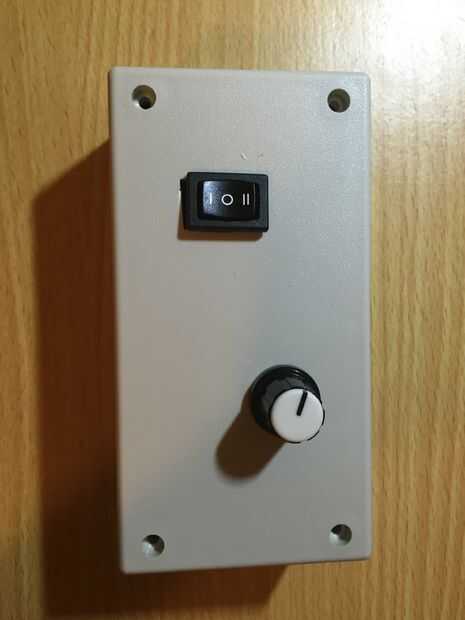

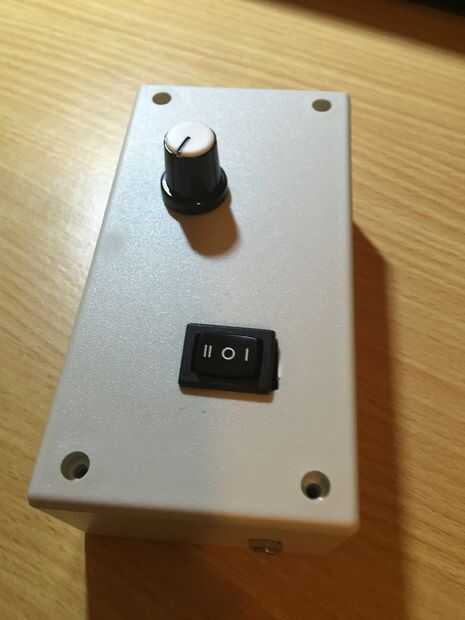

A continuación, tomar el interruptor SPDT y coloque en el agujero que fue cortado en la tapa. Si el agujero es demasiado grande, abra algunos sugru y empujar en las lagunas para asegurar el interruptor en su lugar.

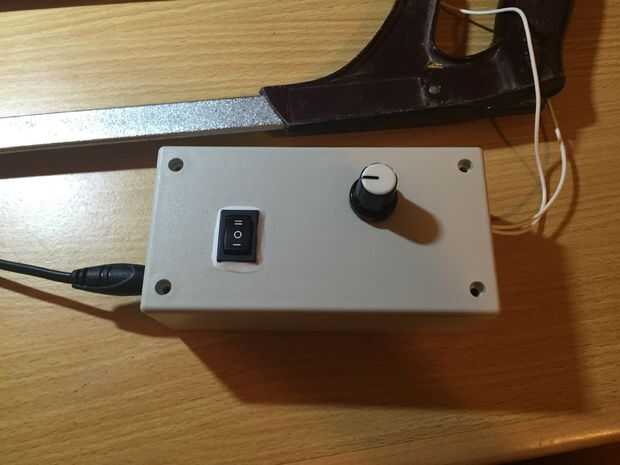

El conector de barril es complicado de montar-necesitarás algunos sugru aquí también. Coloque el conector de barril dentro del recinto se conecta el conector de barril desde el exterior. Esto mantendrá el encaje del cañón en la correcta posición para usted a sugru en. Pegamento podría también estar bien pero recientemente compré algunos sugru y sentía como usarlo! Tenga cuidado de asegurarse de que el conector de barril no Agachen la toma y cambiar su posición mientras el sugru es curado.

Donde los cables se asoman fuera de la caja para ir a la tira de led, puede utilizar algunos sugru para mantener en su lugar y asegúrese de que los cables no Haz arrancados.

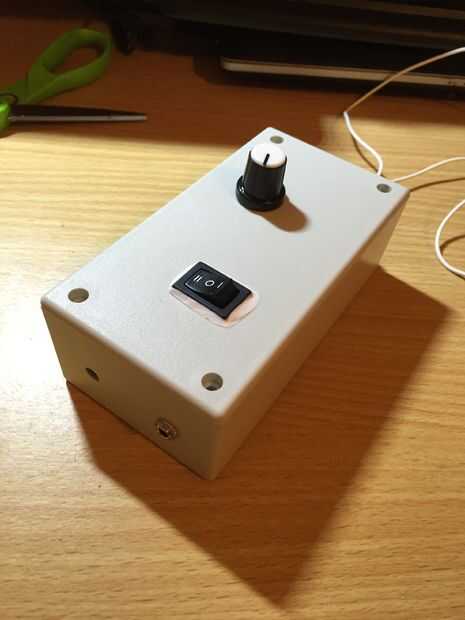

Por último, montar las tomas de 3,5 mm aux quitando la tuerca pequeña que viene atada, empujar el conector por el agujero taladrado y volver a colocar la tuerca en el exterior del recinto para mantener la toma en su lugar.
