Construir una tabla en marco modelo barco (3 / 19 paso)

Paso 3: Y la quilla

Varios archivos PDF que descargaste se utilizan como plantillas para hacer las distintas partes del modelo.  Cuando digo usar un dibujo particular como una plantilla para hacer una parte en particular, debe imprimir una copia adicional de ese dibujo para que usted todavía tiene el original como referencia.  Se recortan algunas plantillas de parte de un dibujo particular. Por ejemplo, en este paso, la plantilla de la quilla se corta desde el plano de vista lateral.

Porque un barco modelo a menudo utiliza madera que debe ser molido de muy pequeñas dimensiones, todas las medidas fraccionarias indicadas en estas instrucciones será en milésimas de pulgada. Por ejemplo, más bien que usar 1/4", utilizaré. 250" al dar esta medida.

Madera necesaria para este paso:

(1) 17" x. 250" x. 250" madera de boj - quilla
(1) 15" x. 062" x. 250" madera de boj - levantamiento de madera
(1) 15" x. 250" x. 125" madera de boj - espaciadores de marco

Herramientas necesarias para este paso:

Sierra de mesa miniatura Byrnes
Mango de cuchillo Xacto
#10 o #22 cuchilla Xacto
Cemento de goma

PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA.  TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO.  TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA.  RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED.  UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.

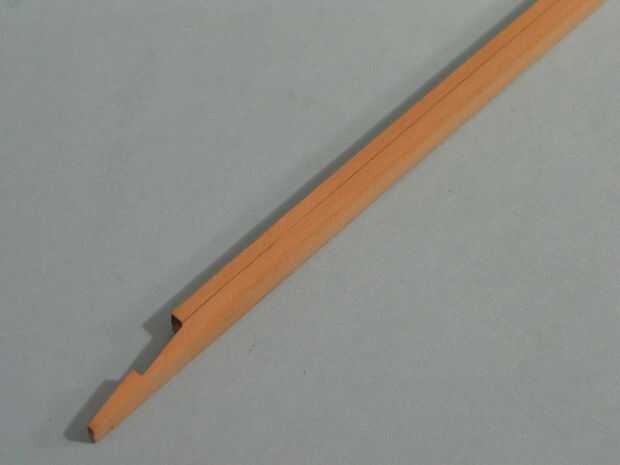

Empezaremos la construcción de nuestro modelo con la quilla. Comience con su pedazo de quilla que es 17" x. 250" x. 250". El tanto final, un empalme de bufanda se corta.  La primera foto en este paso muestra este conjunto de bufanda.  Utilice el plano con el nombre de archivo "marco Plan 1.pdf", "Plan marco 2.pdf" y "Plan marco 3.pdf" para una plantilla de la quilla (dibujos de la cinta los tres juntos).

Cuando digo usar un dibujo como plantilla, me refiero a que debe cimentar el dibujo a la madera con pegamento de caucho. Después de la cementación de la plantilla a la tira de madera quilla, corte la tira a la longitud exacta utilizando la plantilla y su Byrnes Sierra miniatura.

Te darás cuenta que el extremo de popa se corta en un ángulo ligero.  Usted puede usar la miniatura Sierra de mesa para cortar este ángulo mediante el establecimiento de la Cruz corte deslizante para que coincida con el ángulo en relación con la hoja.  Fabricación de piezas pequeñas de una nave modelo no es diferente de hacer las piezas grandes para un pedazo de muebles.  Que no sea la herramienta utilizada, el proceso es el mismo.

El empalme de bufanda se puede cortar en la Sierra de Byrnes también.  Utilizando pinzas, bloquear los estribos en una longitud/altura de. 095".  Se debe establecer la altura de su Byrnes sierra a esta medida colocando la extensión de la pinza en la parte superior de la sierra y subiendo/bajando la cuchilla para tocar el fondo del final de longitud fija de pinza.  Me gusta usar una hoja con un espesor de. 035" para este tipo de corte.

Una vez la hoja a la altura correcta, establecer la corredera transversal a 90 grados para hacer un corte en la parte superior de la tira de madera.  Desea alinear el borde de la hoja con el borde de la articulación.

Después de hacer el primer corte, fijar la lámina a una altura de. 170" y hacer un segundo cortan en el otro extremo de la articulación, una vez más, alinee la hoja con el borde común de patrón de plantilla.

Con estos dos cortes realizados, usted puede completar la articulación usando la navaja Xacto con la cuchilla #10 ó #22. Se refieren a la primera foto en este paso para ver y comprender la forma exacta para el empalme de bufanda.

Antes de retirar la plantilla de la quilla de la tira de madera, también deben cortar la articulación inventaron en el extremo de popa.  Esta articulación es. 043" profundo.  Es mejor usar tu Xacto para cortar este empalme debido al ángulo de la articulación. Los Byrnes vio hoja no puede ser inclinada para que corte los dos lados de la articulación sólo se puede hacer con herramientas manuales. Después de cortar la articulación hacia fuera, usted puede quitar la plantilla de papel.  Asegúrese de frotar con el dedo, así todo el cemento de goma.

El siguiente paso es cortar el conjunto la barbilla en la quilla.  La articulación de la barbilla era común en todos los buques de madera.  Es una "V" en forma de surco que corre a lo largo de la quilla y ayuda a hacer un agua apretado del sello donde el encofrado con la quilla. Puede ver una línea de lápiz a través de la quilla que va a ser la parte superior de la barbilla conjunta. Esta línea es. 062" debajo de la parte superior de la quilla. Se corta la ranura "V" de la parte superior de la quilla a esta línea. Es. 062" profundo. Esto significa que el centro de la articulación es. 031" de la parte superior de la quilla.

Si usted no lo ha hecho, retire la plantilla puesto que ya no es necesario.  Asegúrese de que se frota todo el cemento de goma con el dedo.  Luego trace una línea a través de su quilla exactamente. 062" desde la parte superior. Ahora, con su Xacto con la cuchilla #10 o #22, corte de la línea en un ángulo a un punto en el centro de la línea y la parte superior de la quilla.  Se utilizan atajos de la línea hacia arriba y desde la parte superior de la quilla hacia abajo.

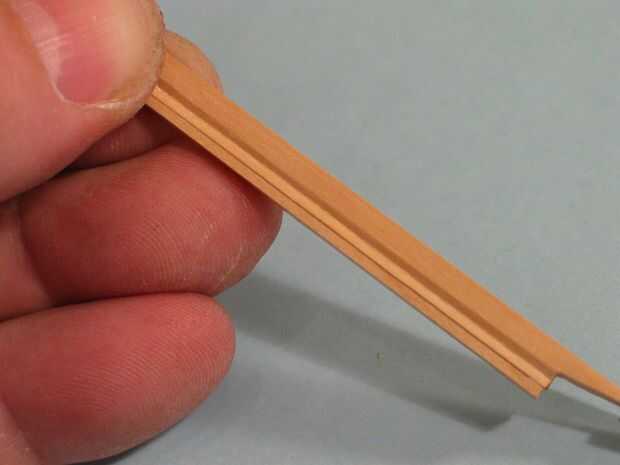

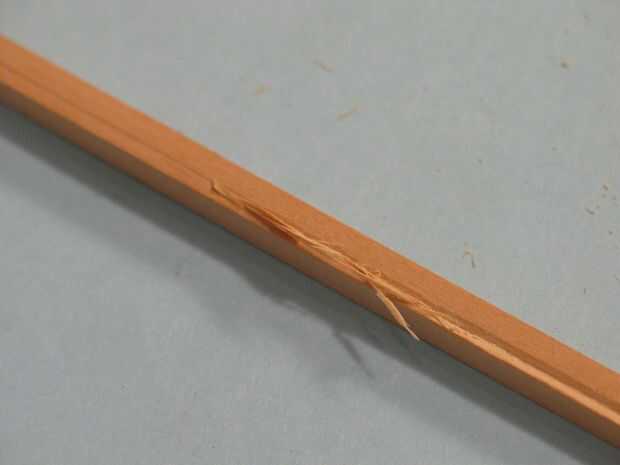

La foto 2 muestra el corte de la barbilla conjunta utilizando un cuchillo de la manía. Tómese su tiempo y tratar de mantener la ranura "V" recta y coherente en la forma y profundidad. Puedes practicar primero en algunos restos de madera.

La articulación de la barbilla se extiende hasta el punto donde se sienta el lado posterior del marco 23.  Deje de cortar en ese momento la articulación de la barbilla. Por supuesto, usted tendrá que cortar la articulación en ambos lados de la quilla.

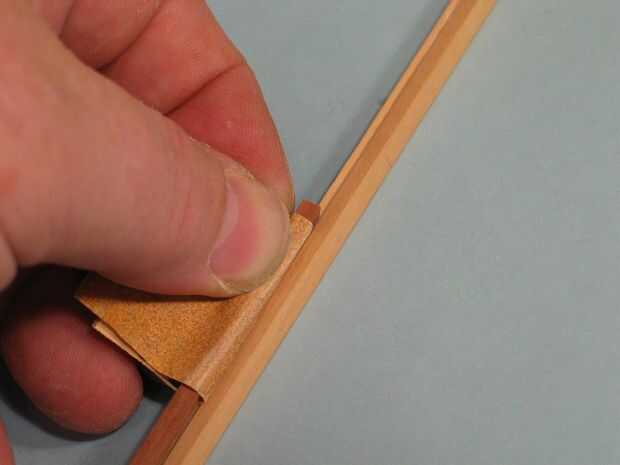

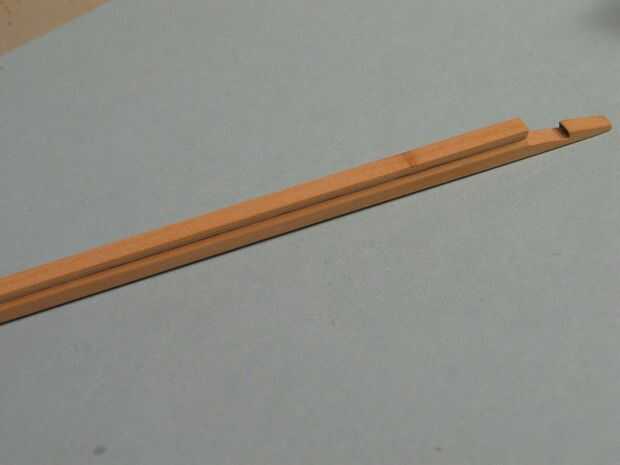

En la 3ª foto, papel de lija doblado se utiliza para limpiar la articulación de la barbilla y la foto 4 muestra el encaje terminado conjunto. En esa foto, se ha añadido la creciente madera.  Esta es la tira de madera que es de 15" x. 062" x. 250".  Desea cortar este trozo primero para que coincida con el plano de vista lateral.  Observe que se detiene en la parte delantera de la inventaron y se corta en un ángulo para que coincida con el ángulo del codaste. El extremo de proa inicia en el empalme de bufanda.

La quilla debe parecerse ahora las fotos de 4 º y 5 º en este paso.  Ahora agregará las piezas del marco espaciador.  Se necesita la pieza de stock de madera que es de 15" x. 125" x. 250" para estas piezas. Cada pieza es el corte a la longitud exacta de la misma,. 336".

Realizando una serie de piezas a la longitud exacta de la misma en la Sierra de Byrnes no es tan difícil como puede parecer. En primer lugar, tomar un pedazo de madera de cualquier espesor y cerca de 2" de largo.  Utilizando un clip de oficina, fijarlo con la abrazadera hacia el lado de la hoja de la guía.  La punta de la pieza de madera debe colocarse en la mitad de la hoja

A continuación, mover la valla para que es exactamente. 366" de la pieza sujetada de madera (usa sus pinzas para hacer esta medición).  Una vez que ha establecido el cerco, todo lo que tienes que hacer es utilizar la diapositiva cruzada para hacer rebanadas de la tira de madera.  Deslice la tira de madera contra la chatarra afianzada con abrazadera en la cerca y hacer el corte.  Cada pieza será exactamente la misma longitud. Se necesita 21 de estas piezas.

Después de cortar a los espaciadores, coloque su quilla sobre el dibujo marco Plan Marque la ubicación de cada espaciador y pegar cada uno en las marcas realizadas.

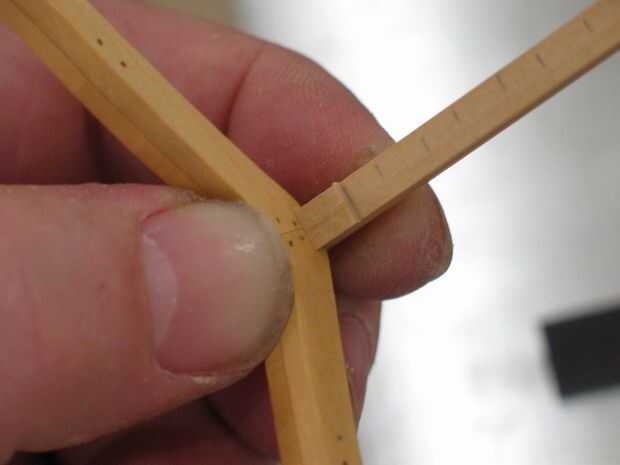

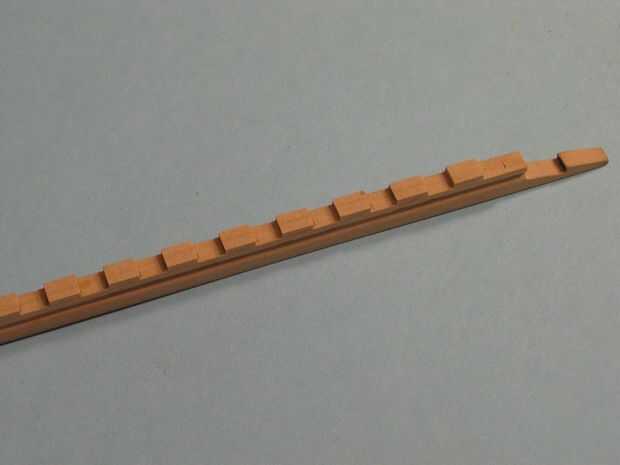

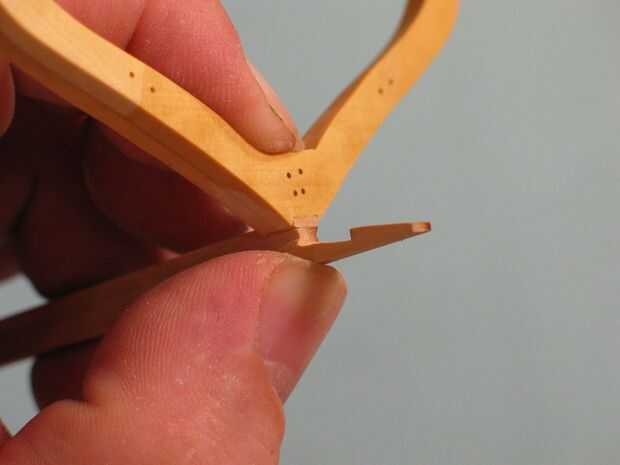

En la foto 6, puede ver cómo la madera creciente se relaciona con el conjunto de la barbilla y como los marcos de sentarse encima de ella. Para mantener los cuadros espaciados correctamente, estos espaciadores bloquear cada fotograma en la posición.  La foto 7 en este paso muestra la quilla después de pegar a estos espaciadores de marco a la parte superior de la madera de levantamiento.  La octava foto muestra cómo una estructura se lleva a cabo cómodamente a la quilla con estas piezas de separación de marco.

Esto completa la construcción de la quilla. En el siguiente paso, hará que el deadwood de vástago y primer plano.
