Construir una tabla en marco modelo barco

Bienvenidos! Mi nombre es Bob Hunt y construir modelos de barcos para una afición.  He estado construyendo estos maravillosos modelos para más de 23 años. Quiero compartir con ustedes un conjunto detallado de instrucciones sobre cómo construir un barco de modelo bastante simple "tablón en marco".

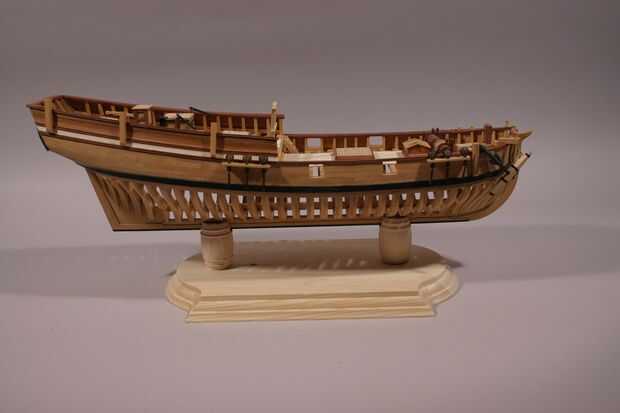

La nave que he elegido para este Instructable es conocida como la Hannah.  Fue la primera nave en Marina de guerra de George Washington. La primera foto muestra el modelo terminado como se verá.

Significa "En el marco del tablón" que los tablones de madera en el casco se pone en marcos reales que son similares a los marcos reales de un barco real de este período de tiempo.  Este modelo en particular es no modeladores llamamos "históricamente correcto" ya que el marco que compone el casco es un estilizado método de estructura y no una duplicación real del marco histórico utilizado.

Las maderas utilizadas en este modelo no son su jardín variedad de maderas.  En otras palabras, no puede bajar a su tienda de hogar y comprar.  Pero son fácilmente disponibles a través de algunos Importadores de madera exóticas como http://www.gilmerwood.com .  Se vende todo tipo de madera incluyendo bosques que están bien adaptadas para buque modelo construcción.

Los marcos, quilla y algunos de los tablones exteriores se hacen de una madera conocidas en el hobby como boj. Este no es el mismo arbusto de boj que puede crecer en su jardín. Es una especie de árbol que crece en varias partes del mundo y no tiene prácticamente grano visible y es muy difícil.

Algunos de los tablones de madera exterior es holly de Virginia, una madera muy clara, blanca, como las planchas de cubierta.  La madera pinkinsh se llama pera Suiza y también se utiliza para la parte superior de adoquín, molduras y algunos de los muebles de la cubierta.  El bosque negro en todo el casco es ébano.

Todas estas maderas pueden obtenerse a través de la madera de Gilmer (mencionadas arriba).  Fresado de la madera a las dimensiones necesarias para construir este modelo requiere una sierra de mesa miniatura y una sierra de mesa para madera regular o sierras de banda. Información adicional sobre la madera que muele se cubrirán en el siguiente paso de estas instrucciones.

Para construir este modelo, se necesitan un conjunto de planes.  Para este modelo, que necesitaba crear los dibujos de marco en particular.  Después de hacer algunas investigaciones adicionales pude encontrar los dos dibujos claves necesarios para loft un conjunto de dibujos de marco. Un plan corporal y el dibujo de la línea de flotación de una goleta de pesca Colonial muy similar a la Hannah.  Estos dibujos fueron elaborados por un caballero con el nombre de Howard I. Chappelle, que ya no está vivo, sin embargo, muchos de los libros que escribió sobre la arquitectura naval se encuentran en las librerías hoy en día.

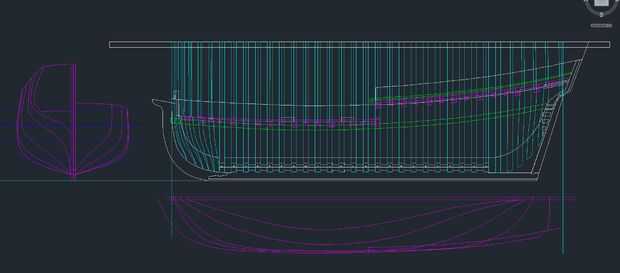

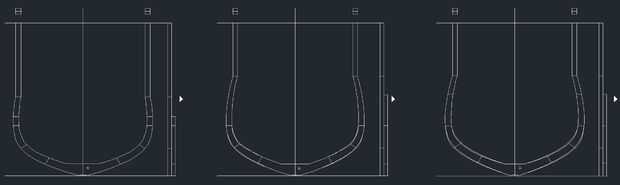

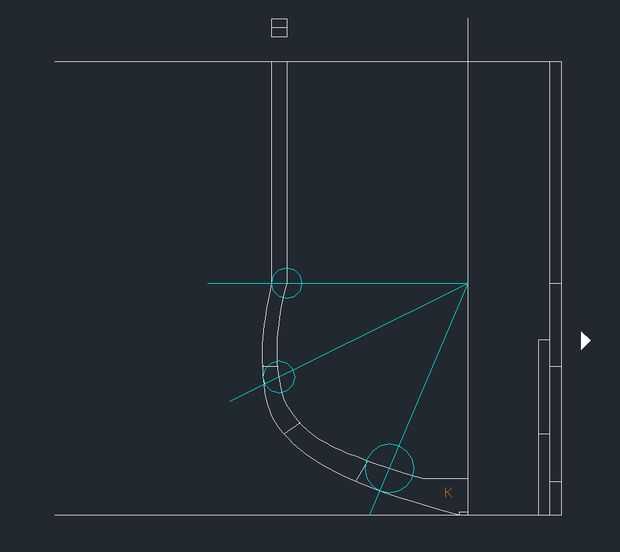

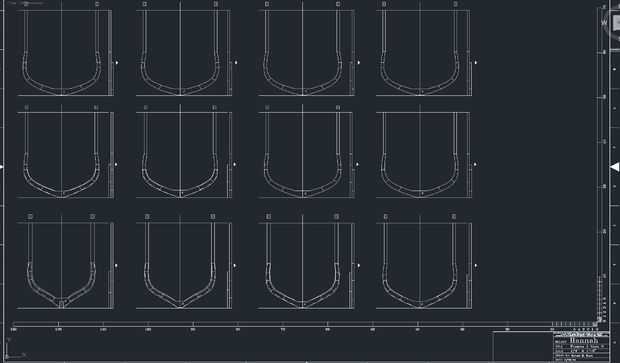

Uso de líneas de agua y plan de cuerpo de Chappelle, pude loft un conjunto de dibujos de marco para mi modelo. Con este paso se muestran fotos de algunos de mis trabajos de CAD.  Yo estoy proporcionando un conjunto completo de mis dibujos CAD de este Instructable en un archivo ZIP.  Todos los dibujos necesarios para construir el modelo se incluyen en formato PDF y se pueden imprimir en papel estándar 8-1/2 "x 11".  Algunos de estos dibujos no cabrían en una sola hoja de papel, por lo que 2 o 3 dibujos que fueron creados puede ser grabada juntos para formar el dibujo completo (con las líneas de referencia negro encontradas en ambas mitades).

Los dibujos pueden descargarse desde mi página web en http://bobsmodelships.com/HannahDrawings.zip . También puede navegar por mi web para ver más fotos de mi construcción del modelo Ana así como algunos otros modelos que he diseñado en AutoCAD y buit desde cero.  Hannah era el primer rasguño construido modelo hice donde desarrollé planos en AutoCAD.  En modelos más últimos no sólo usé AutoCAD para diseñar software CAM y un molino de router para cortar todas las piezas hacia fuera.  No dude de mi sitio web en http://bobsmodelships.com para ver las fotos de algunos de estos modelos.

Después de descargar el archivo ZIP, descomprímalo en cualquier directorio que desee trabajar desde. Puede abrir los archivos descomprimidos de PDF con Acrobat Reader. Estos archivos tienen nombres descriptivos que se pueden distinguir fácilmente. Se le indicará lo que necesitan dibujos para imprimir para cada paso de estas instrucciones.

Para ayudar en la formulación del modelo, se utiliza una plantilla especial.  Esta plantilla tiene el marco en la alineación perfecta hasta que las planchas del casco externo es aplicado.  Cubriré la construcción de la plantilla en detalle más adelante en este Instructable.

Por favor no se deje intimidar por el aspecto complejo del modelo terminado.  Estas instrucciones explicarán la construcción completa del modelo en detalle paso a paso.  Cualquier persona con habilidades de trabajo de madera debe ser capaz de construir este modelo, por supuesto, siempre que tengan las herramientas adecuadas.  Cubrir herramientas necesarias también.

Así que vamos a empezar!
