Paso 16: Enmarcando el Quarterdeck
Madera necesaria para este paso:
1. 062" x. 250" x 24" Tilo - abrazadera cubierta
(1) 3" x. 250" x 24" madera de boj - vigas de cubierta
(1) 3" x. 186" x 24" madera de boj - salientes de la cubierta
(1) 156" x. 125" x 24" madera de boj - Carlings
(1) 250" x. 125" x 24" madera de boj - Carlings (grandes escotillas)
(1) 125 "x 3" x 6" madera de boj - paso de mástil, olmo árbol bomba apoyo, chimenea
Herramientas necesarias para este paso:
Sierra de mesa miniatura Byrnes
Sierra caladora de velocidad variable
Cuchillo Xacto
#22 Xacto hoja
#11 Xacto hoja
Tornillo de perno con brocas
Bloque de lijado
Diferentes granos de lija
PRECAUCIÓN: por favor, lea las instrucciones que vienen con todas sus herramientas de poder comprender los procedimientos de seguridad asociados con el uso de cada herramienta. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER sus herramientas y cómo MANEJARLOS.

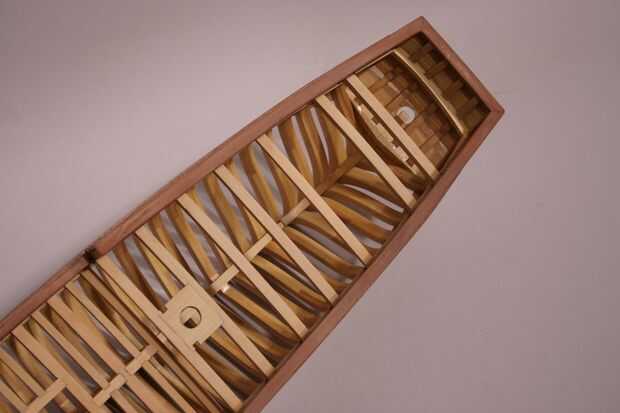

Empezamos añadiendo la abrazadera de la cubierta en cada lado. Usamos madera de 1/16 "x 1/4". Como se puede ver en la primera foto, el borde superior de la abrazadera quede. 965" debajo de la parte superior de los marcos (no por debajo de la parte superior del riel de la tapa). Una manera más fácil de ubicar la abrazadera de la cubierta es instalarlo 1/8" por debajo de los marcos de la corte. Las vigas de cubierta son 1/4" de espesor con una ranura de 1/8" y sentarse encima de las pinzas de la platina (igual que la cubierta principal).
Después de medir y marcar la ubicación en los marcos en varios puntos, cortar la abrazadera de la cubierta y péguelo en su lugar como se muestra en la foto. Por supuesto debe repetir esto para ambas partes.
Añadir primero las vigas de cubierta. Empiece por recortar la plantilla de dibujo cubierta Plan y marcar la ubicación de las vigas en el borde superior de las pinzas de la platina.
Como la cubierta principal, usted quiere cortar todos sus rayos a la vez haciendo que la misma longitud con el mismo ángulo de caída en ellos. Utilizar los mismos patrones que has utilizado para la cubierta principal (dibujo de vigas y cornisas) las madera dimensiones mencionadas son las mismas que las de la cubierta principal y el procedimiento de corte es el mismo (con su sierra). Hay 7 vigas y 7 cornisas.

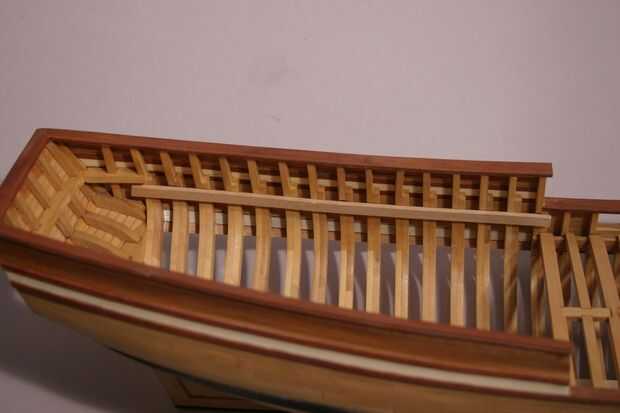

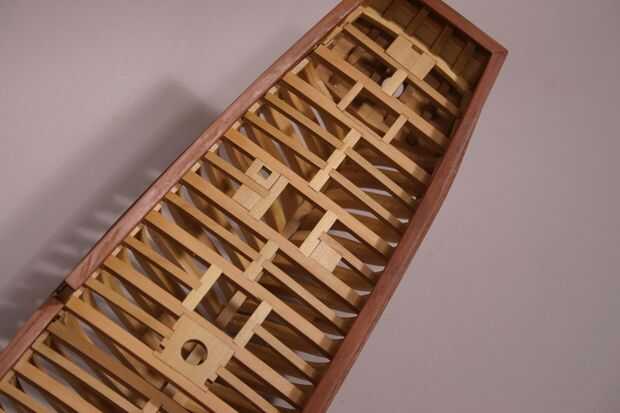

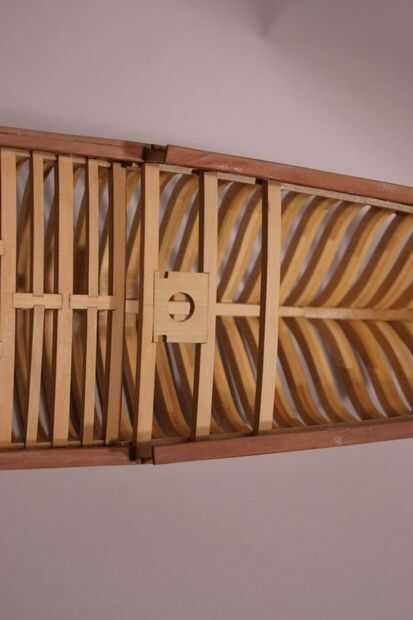

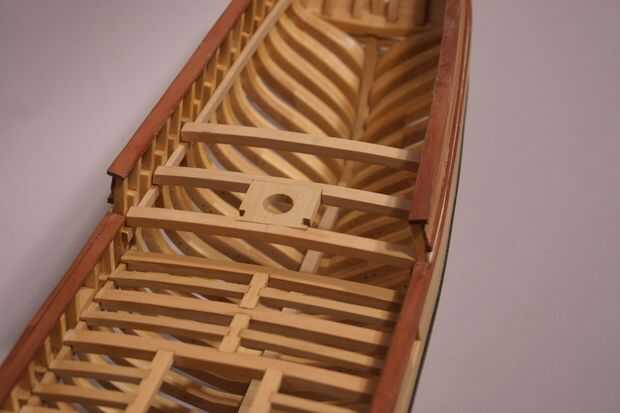

Es importante mantener la línea de centro de cada viga alineada para que la caída es la misma. Las fotos 2 y 3 muestran los tres primeros rayos instalados. Aquí ver algo nuevo, el paso de mástil. Se hace de un trozo de madera que es 1/8" de espesor. Biselados los bordes de proa y popa, y como los carlings, las vigas han biselado ranuras. El agujero para el mástil es. 469" de diámetro. Puede utilizar el plan de cubierta para crear una plantilla de esta parte. Es mejor taladrar el agujero primero con una broca pequeña en su prensa de pin y luego ampliarla con tu #11 Xacto.

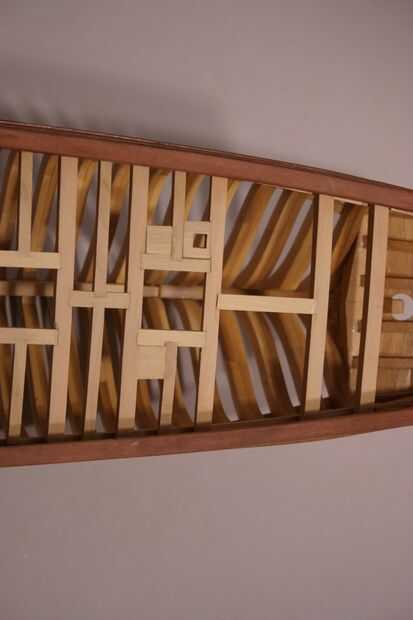

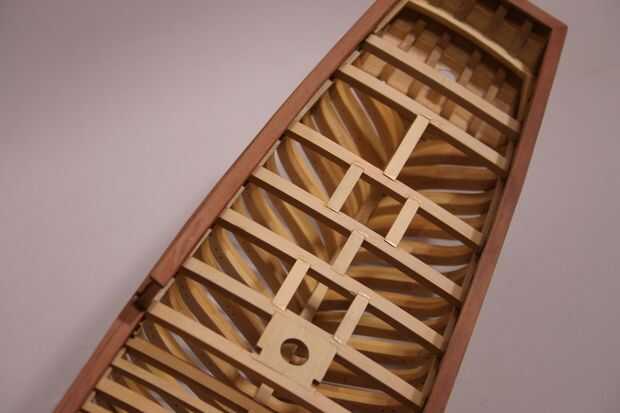

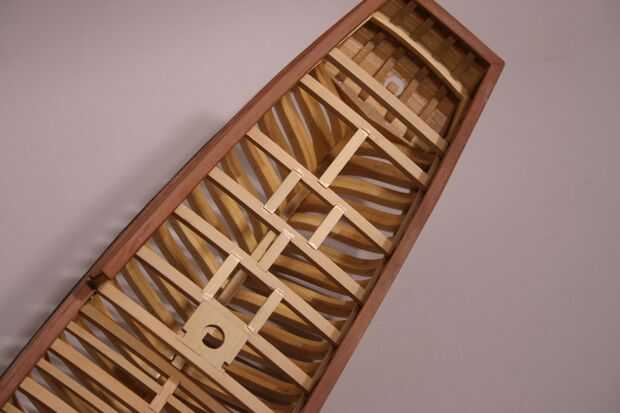

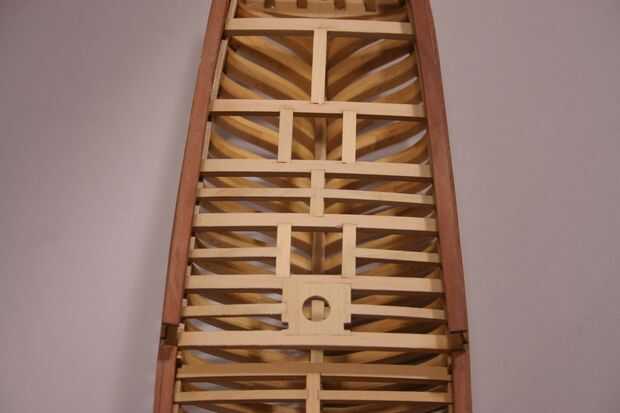

Las vigas de cubierta restantes se hacen y pegan usando el plan de la cubierta. Foto 5 y 6 muestran la distribución de los carlings. En la foto 7 se puede ver que los bordes se han instalado. Refiriéndose a su plan de cubierta, se puede ver donde estas instaladas entre el 1er y 2 viga de cubierta, la 2ª y 3ª viga de cubierta y la viga de cubierta de 3 º y 4 º.

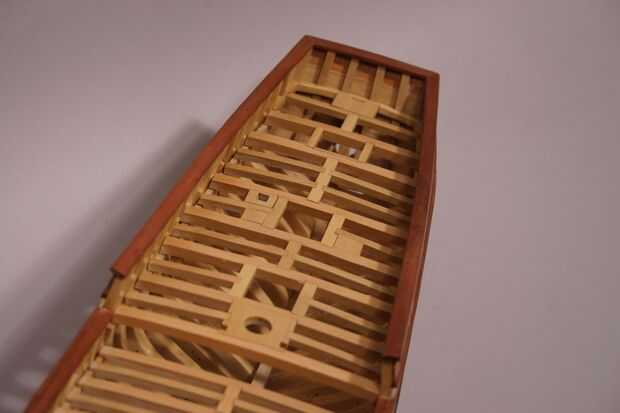

En la foto 8, una cornisa se ha instalado entre las vigas de cubierta 4 º y 5 º, centradas en la carling. En la foto 9 vemos dos pedazos sólidos de madera (que son 1/8" de espesor) instalado en cada lado de la carling y la cornisa entre las vigas de 4 º y 5 º. Otra pieza de madera maciza tiene un agujero cuadrado para la chimenea. Se puede ver en la foto cómo se instala. Cada una de estas piezas está encajada entre los carlings y repisas.
En la última foto puedes ver que dos repisas se instalaron entre el 5 º y 6 º viga de cubierta y una pieza cuadrada de madera donde está instalado el timón timón pasa entre las dos vigas. Sus planes mostrará todos estos detalles y medidas se pueden tomar de ellos para obtener las dimensiones de estas piezas diferentes. Todas estas partes son 1/8" de espesor.
La cubierta de arena con bloques de lijado pero no puso un final todavía.
