Paso 14: Preparativos para la cubierta principal
Madera necesaria para este paso:
(4) 125" x. 250" x 24" madera de boj - nuevas piezas del marco superior
2. 062" x. 250" x 24" Tilo - cubierta abrazaderas
4. 062" x. 168" x 24" Suiza pera - carril de la tapa
2. 031" x. 125" x 24" madera de boj - tablones de madera del espejo de popa
Herramientas necesarias para este paso:
Sierra de mesa miniatura Byrnes
Cuchillo Xacto
#22 Xacto hoja
PRECAUCIÓN: por favor, lea las instrucciones que vienen con todas sus herramientas de poder comprender los procedimientos de seguridad asociados con el uso de cada herramienta. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER sus herramientas y cómo MANEJARLOS.

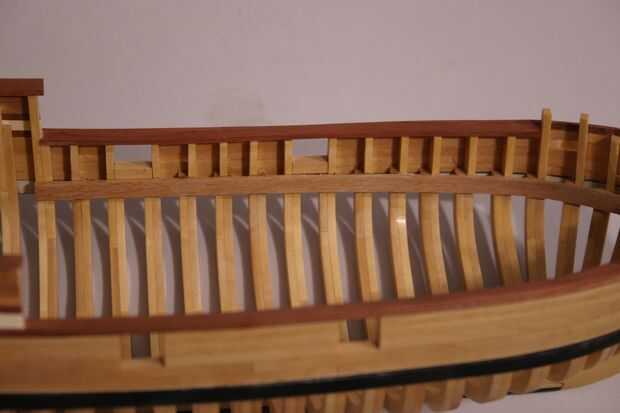

Porque el casco ya ha sido entablonado, será más difícil recortar los marcos de lo que era antes. Sin embargo, se me ocurrió una manera de hacerlo que hace mucho más fácil. En la 1er foto pueden ver que he instalado la abrazadera de la cubierta. Se trata de una franja de 1/16 de pulgada (. 062") x 1/4" (. 250") madera. Necesitará sumergirlo en agua para hacer la curva en el arco, o usted podría capa con dos tiras de madera de 1/32 "x 1/4". La abrazadera de la cubierta soporta las vigas de cubierta que se agregará en el paso siguiente. Tilo es más suave y se dobla más fácil así que te recomiendo que la uses para las abrazaderas de la cubierta.
La abrazadera de la cubierta se extiende desde la parte delantera del marco 15 a la espiga en el arco. La parte superior de la abrazadera de la cubierta es 1,077" desde la parte superior de la moldura en la cubierta principal. Establece tus pinzas en esta medida y usarlos para marcar la ubicación de la parte superior de la abrazadera de la cubierta.
Después de marcar la línea de la abrazadera de la cubierta, pegamento de la abrazadera en el interior del casco. Luego usar una herramienta Dremel con un disco de corte para cortar a través de cada marco completamente. Tenga cuidado de que no corte a través de los tablones de madera aunque. Hacer el corte en cada derecho del bastidor en el punto donde la parte superior de la abrazadera de la cubierta se cruza con el marco como se muestra en la foto 1.

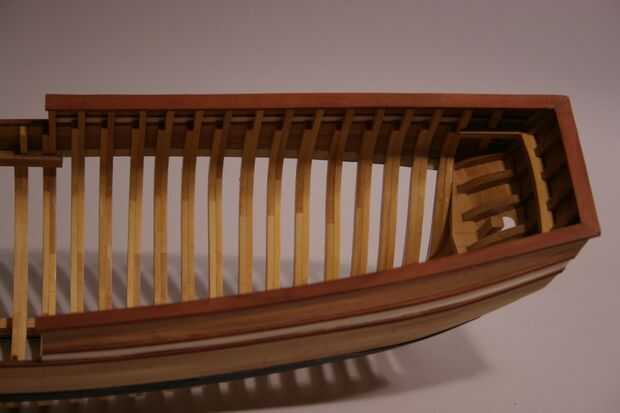

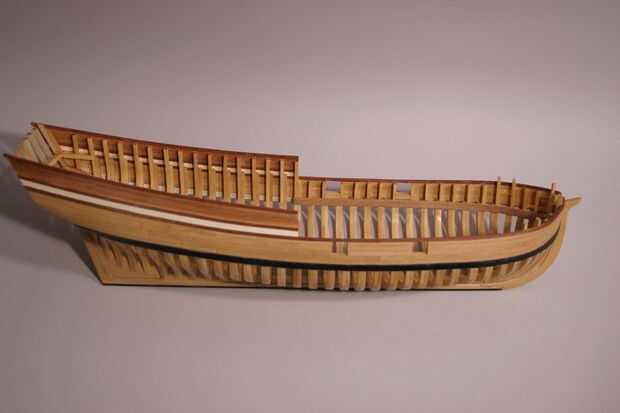

Una vez cortados los marcos, puede utilizar un #22 Xacto para recortar las piezas del marco de las tablas. Después de alguna limpieza de la cola vieja y algunos lijado del interior superficie de adoquín, el cortado de las piezas del marco puede ser sustituido por piezas del nuevo medio marco como se muestra en las fotos 1, 2 y 3. Recuerde que estos medio son en el lado delantero del bastidor. Llevar la parte superior de las piezas hasta el borde inferior de la pieza de moldura exterior. En los primeros 2 cant Marcos, hacer estas piezas del marco aproximadamente 1/4" de largo que los otros (te voy a mostrar por qué en un momento). Lo mismo pasa con la pieza de marco 5 º cant.
A pesar de estas piezas del marco se cortó y entonces substituidas, el corte no mostrará significativamente. Una vez instalado el mobiliario tablones de madera y cubierta, nadie notará nunca este arreglo simple de las prolongaciones del chasis.
Una consideración que no hemos abordado es la ubicación de los dos gunports. Un gunport está situado cerca del extremo de popa de la cubierta principal entre mis cuadros 11 y 12, el otro entre los cuadros 6 y 7. A marco, un pequeño trozo de 1/8"(. 125") cuadrado madera se instala por encima de la abrazadera de la cubierta y entre los dos fotogramas. (Puede hacer esta pieza del mismo material que utilizó para realizar las nuevas piezas del marco superior).

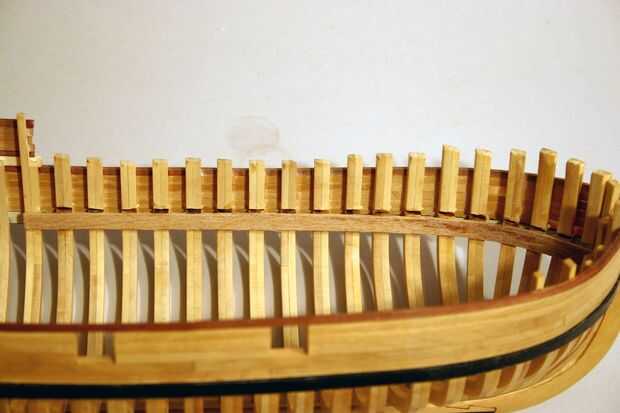

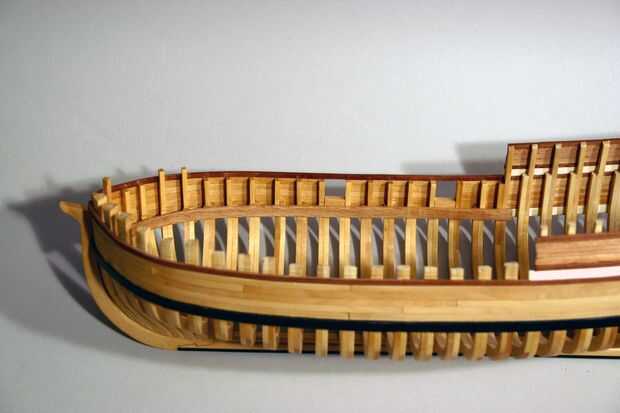

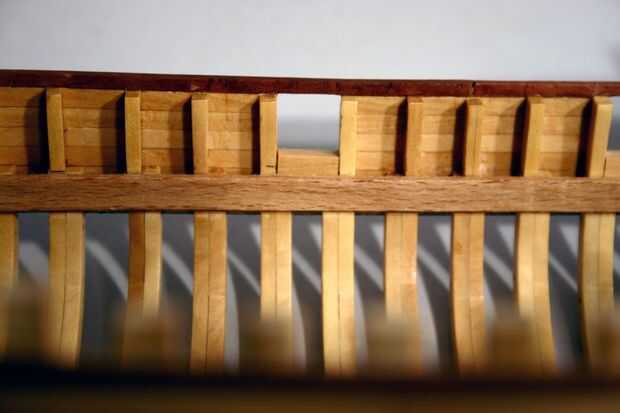

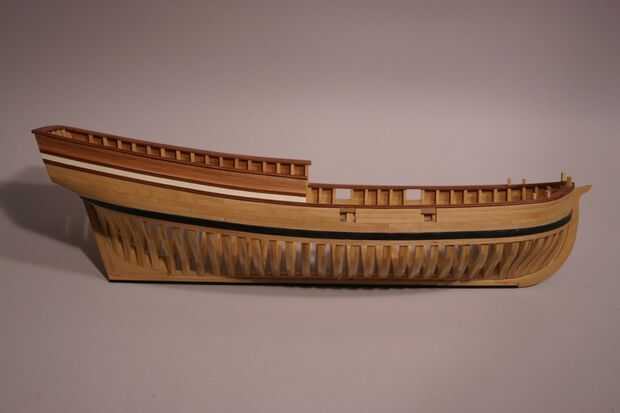

Alinee el borde inferior de 1/8" pieza de madera con el borde superior de la abrazadera de la cubierta. Una vez pegado, utilice un #11 Xacto para anotar el tablaje repetidamente hasta que se ha cortado a través de él en un lado. Entonces usted puede cincel a los tablones de madera un poco a la vez y repetir el marcador en el otro lado abriendo así el área entre los dos fotogramas. No corte la pieza de moldura. Puedes ver un gunport abriendo en la 3ª foto y ambos puertos en la foto 4.

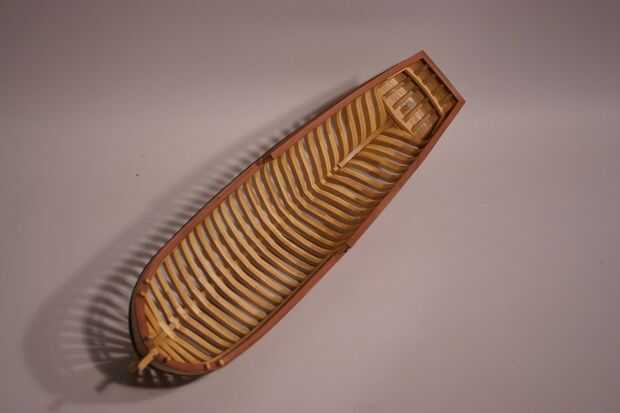

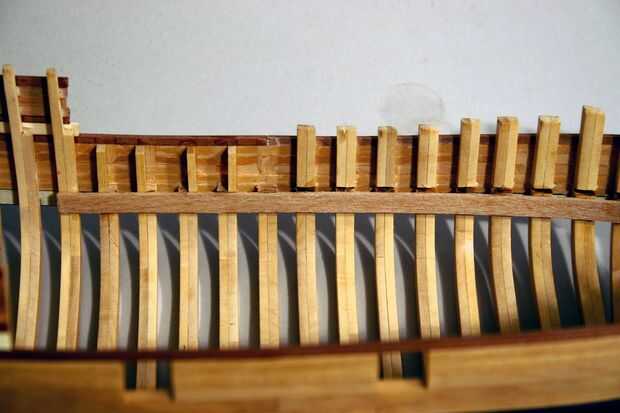

Un detalle más que añadir antes de comenzar enmarcando la cubierta es el carril de la tapa. El carril de la tapa se sienta encima de los marcos y forma una superficie de acabado lisa del marco básico del casco. Si observas las fotos restantes en este paso, puedes ver este carril. Usé Peral suizo para el carril ya es la misma madera que utilicé para la pieza de moldura superior exterior.
El carril es primero corte de tiras de madera que son 1/16 de pulgada (. 062") x 3/16 de pulgada (. 168"). Se sienta encima de las piezas del marco y se pega en el interior la superficie de la pieza de moldura exterior. Puede comenzar con la zona elevada donde se encuentra el quarterdeck primero. Usted tendrá que recortar los marcos hasta el borde inferior de la moldura para que el riel de la tapa puede ser pegado a la moldura.

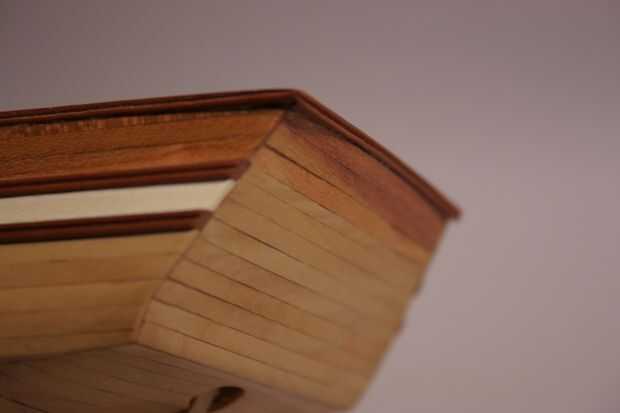

Es ingleteando la pieza de travesaño en cada lado. También ves que terminé el área sobre el contador de uso de 1/32 "x 1/8" tiras de madera de boj de adoquín.

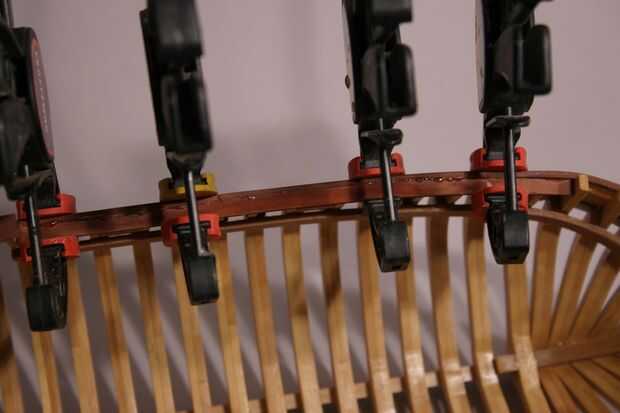

El área alrededor de la cubierta principal es un poco más difícil trabajar con debido a la curvatura del casco en la proa. Pueden utilizar abrazaderas para sujetar el riel de la tapa hasta que el pegamento se seca.
Aviso que dejé el casquete del carril donde no se marco la primera comienza. Esto es porque hay maderas que se extiende por encima del tapa carril llamado timberheads. Éstos fueron utilizados para atar algunos de los aparejos. Usted debe hacer las piezas del nuevo medio marco marco cant 1, 2 y 5 más de los otros.
Para completar la tapa del carril en el arco, cortar trozos de su tapa carril tira madera que encajan entre los primeros 2 cant Marcos dejando estos timberheads expuestas sobre el carril de la tapa. Estas piezas son sólo tan amplia como los marcos. Corte otra tira de entre canto Marcos 2 y 5. Esta pieza debe quedar encima de los marcos de 3 º y 4 º cant. Luego cortar un pedazo pequeño para caber entre el 5 º marco cant y el tallo.

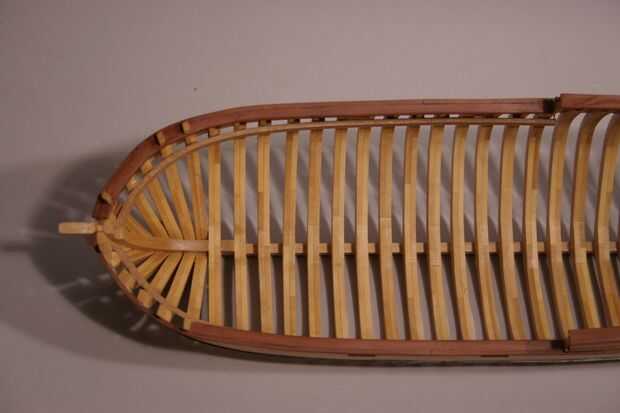

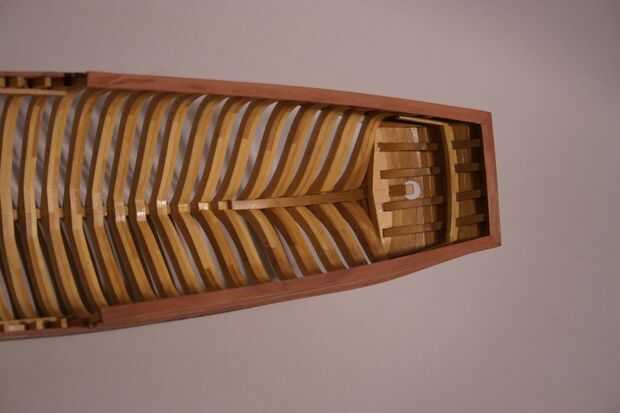

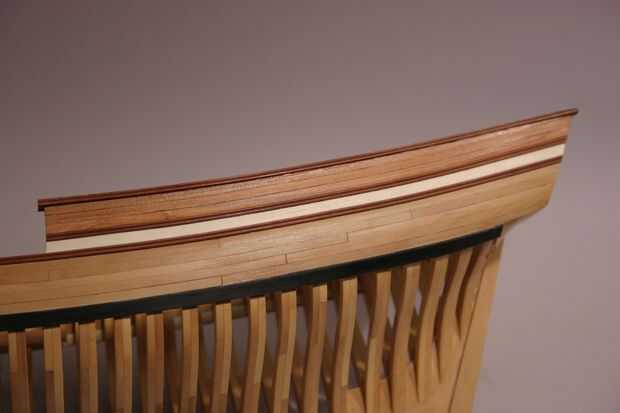

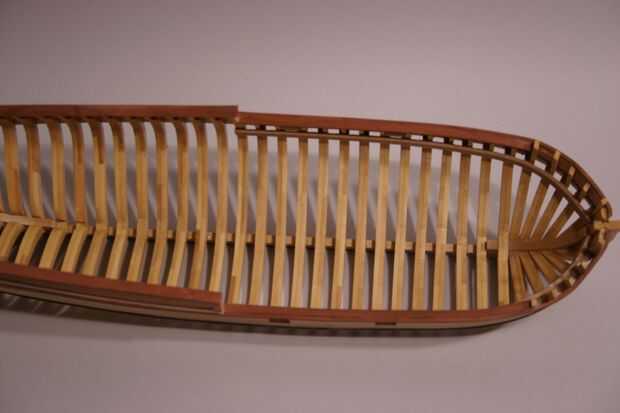

Para acabar el carril de la tapa, una franja de 1/16" cuadrado suizo Peral se pega al borde exterior del carril instalado de la tapa. (Esta pieza se puede hacer de una pieza de corte madera tapa carril a. 062" x. 062"). Esto bloquea el carril de la tapa con el timberheads en el arco y forma un carril que se compone de tres capas de madera - la moldura exterior, el carril sí mismo y otra interior de piezas de moldeo. Las fotos restantes en este paso muestran los carriles de la tapa rematada.
El modelo está realmente empezando a unirse ahora. En el siguiente paso, se enmarcará la cubierta principal
