Construir una tabla en marco modelo barco (17 / 19 paso)

Paso 17: Añadir los detalles de la cubierta principal

En este paso hará que los muebles de la cubierta para la cubierta principal (no me preguntes por qué lo llaman muebles, realmente no sé de donde vino ese término!).  Lo primero que debe hacer son las brazolas de escotilla.

Madera necesaria para este paso:

2. 093" x. 310" x 24" Suiza pera - brazolas de escotilla
1. 062" paquete de rejilla tiras de modelo Expo
(1) 3" x. 062" x 24" madera de boj - bajada
(1) 3" x. 031" x 24" pera Suiza - moldura de bajada
(1) 541" x. 541" x 6" Suiza pera - molinete
(1) 125 "x 1" x 6 "pera Suiza - molinete se monta
(8) 186" x. 062" x 24" holly - tablaje de la cubierta
1. 093" x. 093" x 6" madera de boj - mensajes de apalancamiento de molinete

Herramientas necesarias para este paso:

Sierra de mesa miniatura Byrnes
Cuchillo Xacto
#22 Xacto hoja
#11 Xacto hoja
Broca de tornillo pasador con 3/32"
Bloque de lijado
Diferentes granos de lija
Tiza de artista negro

PRECAUCIÓN: por favor, lea las instrucciones que vienen con todas sus herramientas de poder comprender los procedimientos de seguridad asociados con el uso de cada herramienta.  TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO.  TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA.  RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED.  UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER sus herramientas y cómo MANEJARLOS.

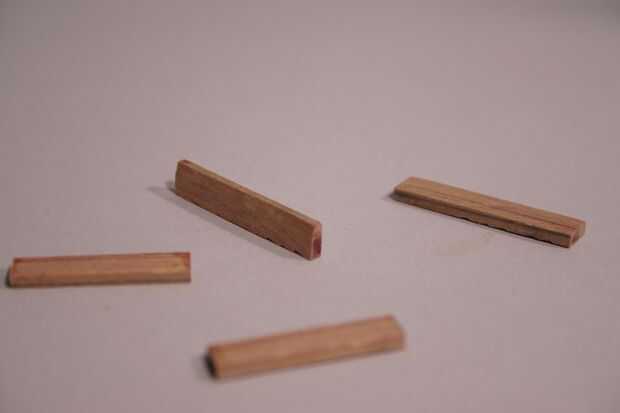

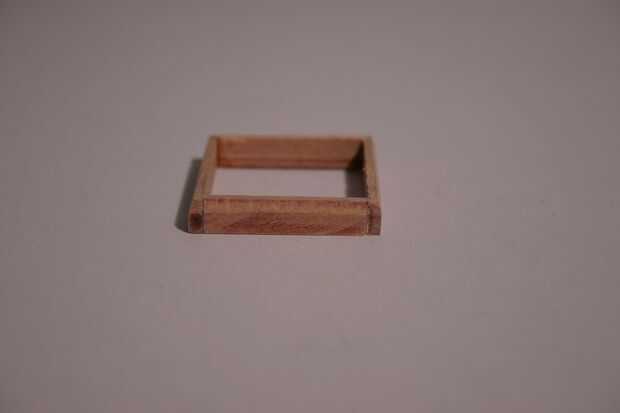

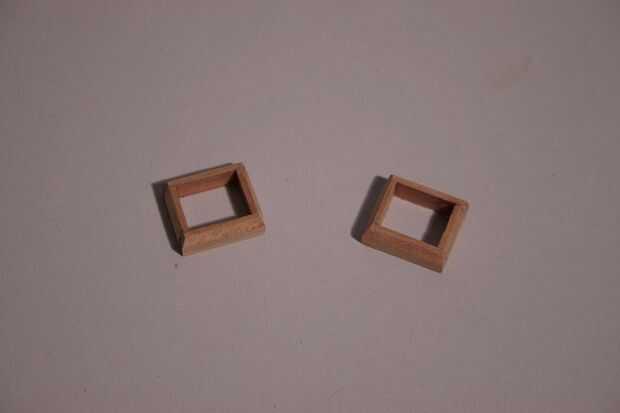

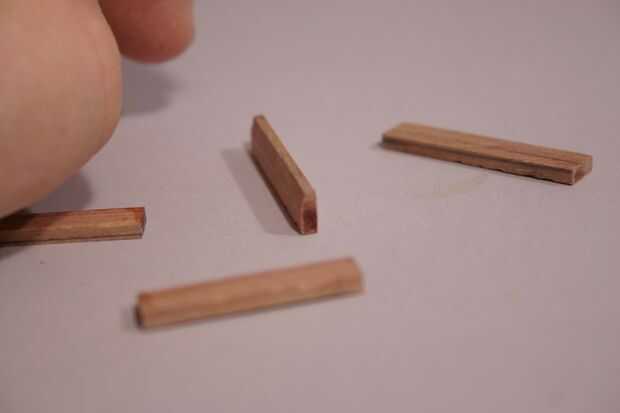

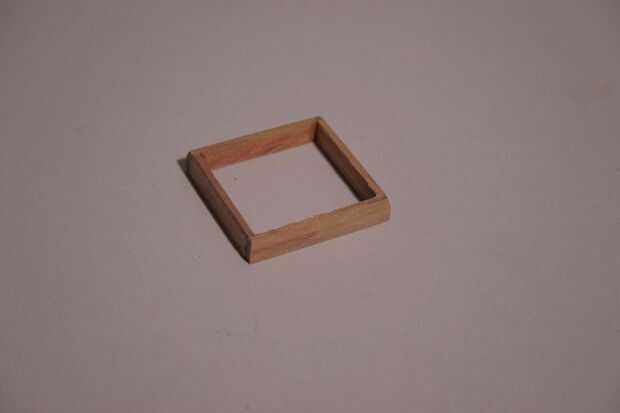

Hice mi brazolas de escotilla de Suiza Peral para el contraste.  Primero se cortan los cuatro lados a la longitud de. 093" x. 310" tiras de madera.  Consulte la vista de dibujo para obtener su longitud y anchura.  Estos no son inglete.  Están unida entre sí como se muestra en la segunda foto a tope.  Los lados de las brazolas inclinados o ligeramente biselados

Medir 1/8 hacia abajo desde el borde superior y dibujar una línea en el lado de la brazola de escotilla.  Luego marque una línea de 1/32" en el borde exterior. Después de marcar los cuatro lados, use la navaja Xacto para afeitar lado entre las dos líneas.  Esto hará que los lados de las brazolas de escotilla, biselados en sus bordes superior como se muestra en las fotos 1 a 4.

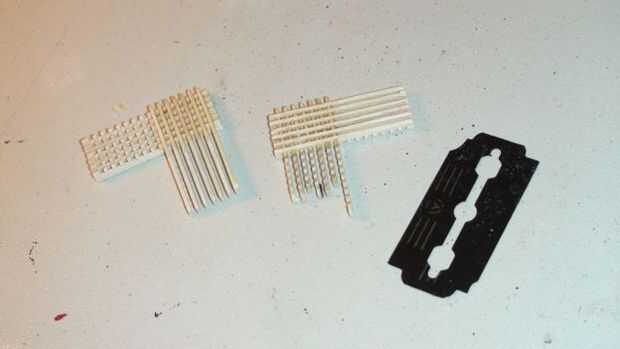

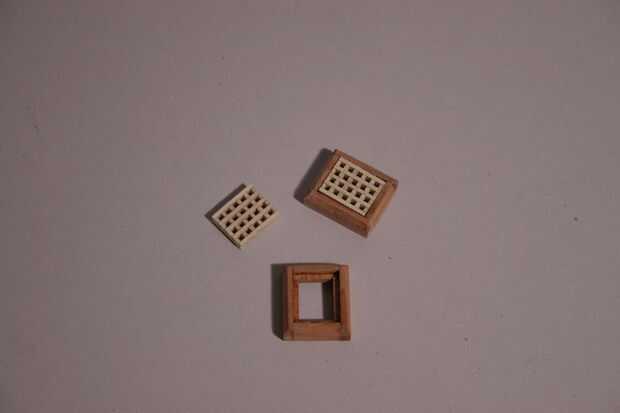

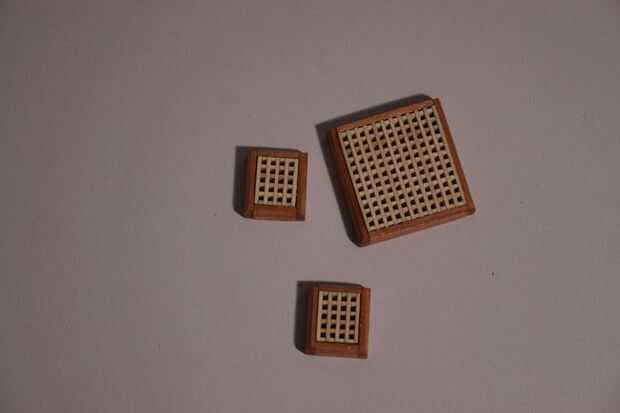

Varias de las escotillas tienen rejilla en ellos.  La reja es una forma especial de la cubierta que está formada por la intersección de las tiras de madera que forman una placa de orificios cuadrados.  Fabricación de las rejillas puede ser difícil y requiere la herramienta adecuada, Sierra de mesa de una miniatura.  Sin embargo, una empresa llamada modelo Expo (http://www.modelexpo-online.com) vende pequeñas tiras de madera con los dientes en ellos. Estos dientes del dispositivo de seguridad y por lo tanto son utilizados para hacer rejas cubiertas de la portilla.  Son muy baratos y fácil de usar. La foto 8 muestra como las tiras son ensambladas con pegamento.  La hoja de afeitar que se muestra es realmente una hoja de sierra muy fina que encontré hace años. Fue utilizado para cortar el exceso de madera a de la portilla de reja completa. Sin embargo, puede utilizar un par de pinzas de Micro marca para cortar así el exceso de o usted puede cortar después de pegar utilizando la Byrnes Sierra de mesa miniatura y como delgada lámina como sea posible (mi Preac lleva sierras tan fina como. 010").

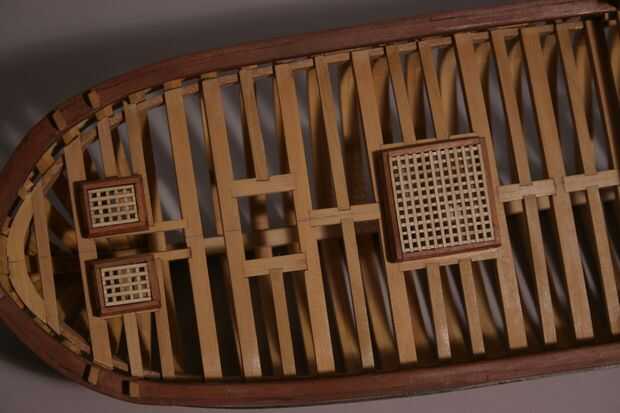

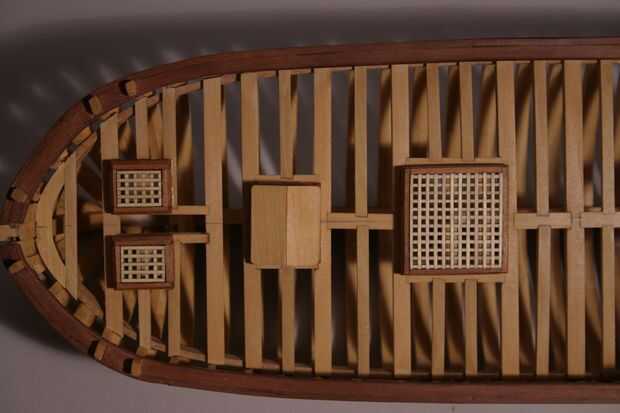

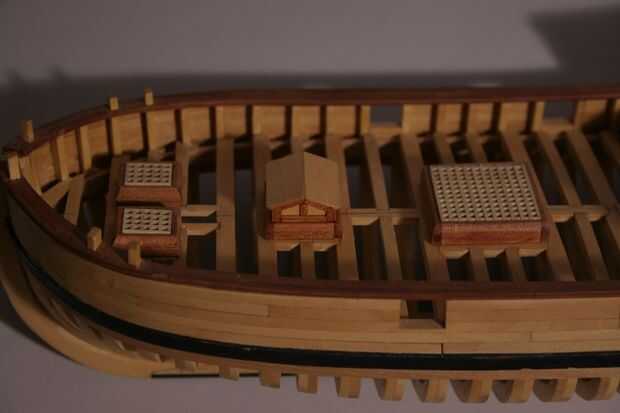

Las dos portillas pequeñas en la proa tienen estas cubiertas como la gran escotilla en medio de la cubierta.  Sus planes de vista superior mostrará esto y usted puede ver estas escotillas terminadas en la foto 6.

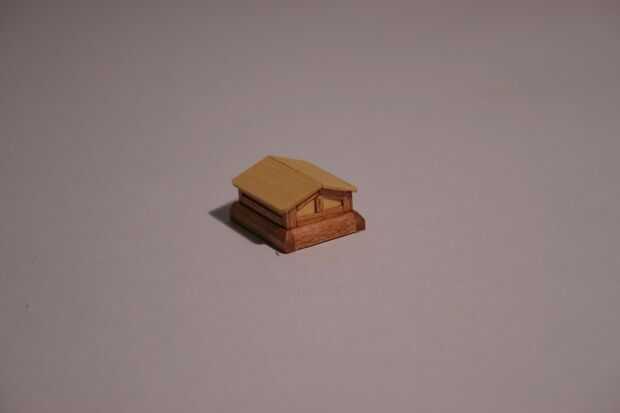

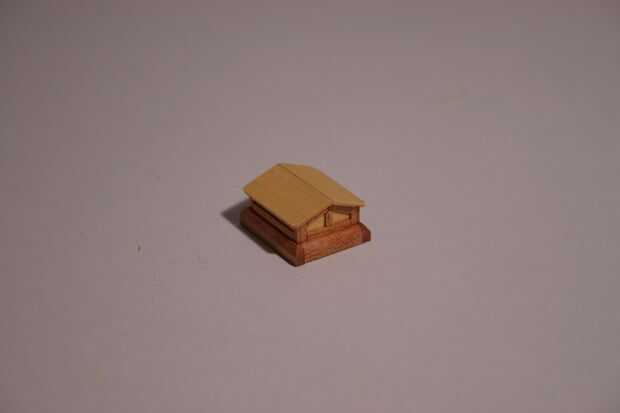

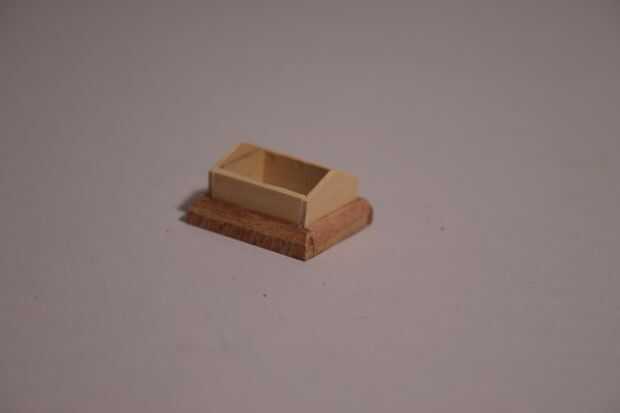

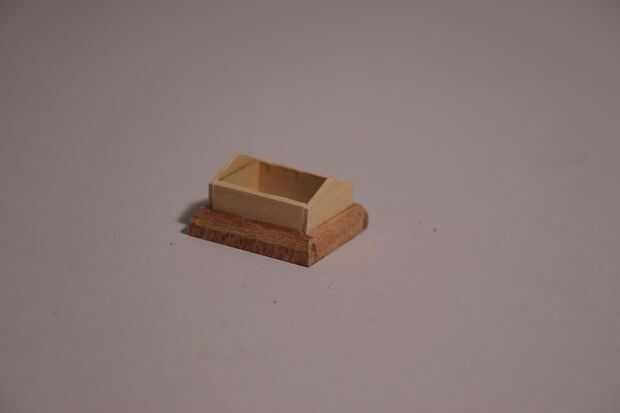

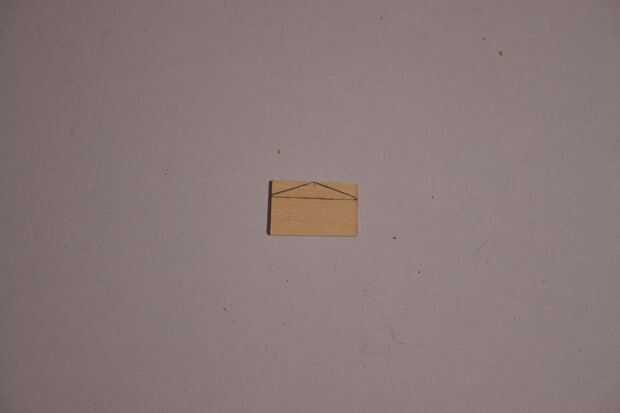

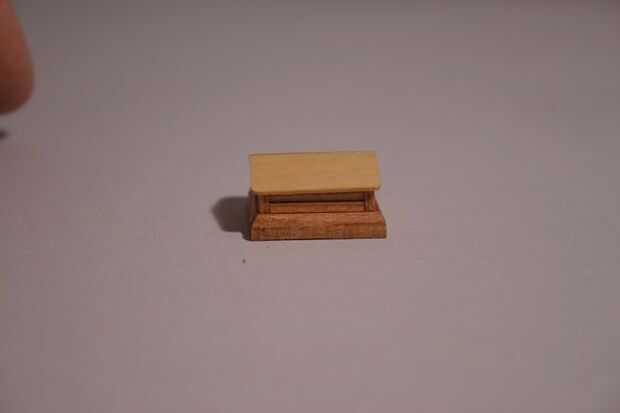

En el 9 a través de la foto 14 verá cómo construí la escotilla con la pequeña casa como estructura en él. Esto se llama una casa de la cubierta.  Use madera gruesa de 1/16" de esta estructura y los dibujos con el nombre del archivo"Misc Parts.pdf"y como se muestra en sus planes para obtener la forma exacta de anchura/longitud.  Utiliza madera de boj para la estructura básica, pero añade una capa de 1/32 de peral suizo como piezas de acento.  Fotos 10 y 14 muestran el montaje de la casa de la cubierta.

El objetivo final para hacer es el molinete.  El molinete fue utilizado para levantar el ancla.  Es una madera octogonal que ligeramente cónicos en cada extremo.  Que tiene varios agujeros cuadrados en el mismo modo que podrían insertarse y solía girar el molinete larga influencia postes.  La cuerda del ancla se envolvió alrededor el molinete para que cuando se convirtió, que plantearía el ancla.

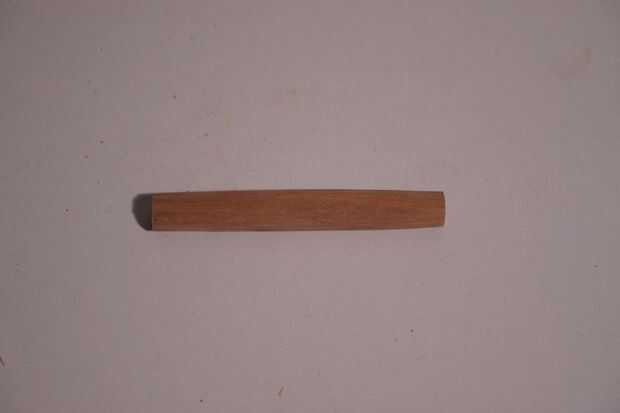

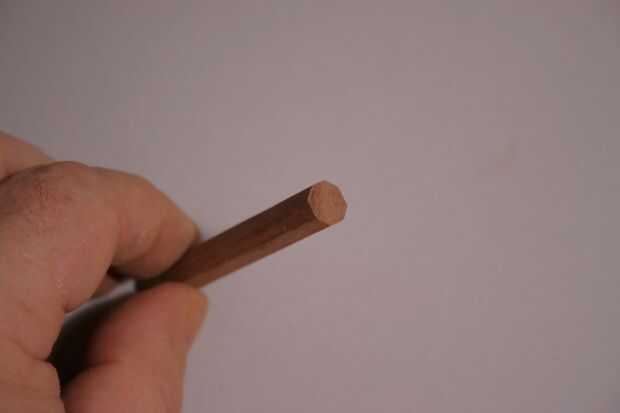

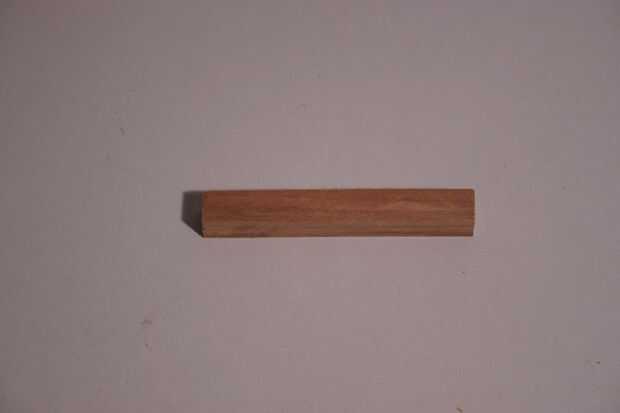

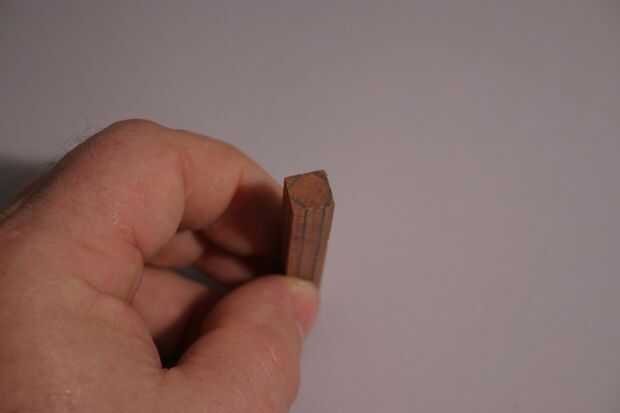

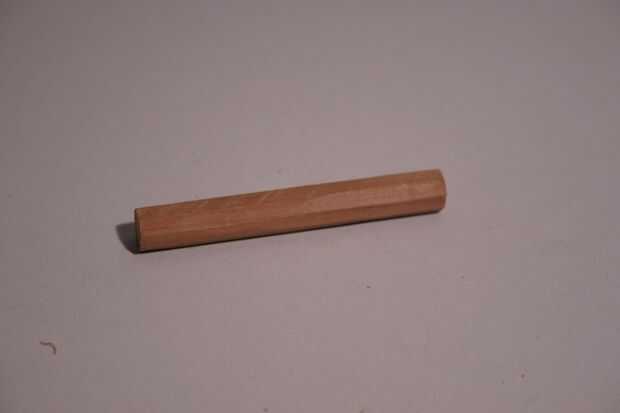

Para realizar el molinete, comience con una pieza cuadrada de madera. 541" Plaza.  Usted puede obtener la longitud necesaria de los planes de la vista superior. Esta pieza debe ser recortada en cada esquina de toda la longitud convertirlo en una pieza octogonal, como se muestra en las fotos 16 y 17.

Después de la primera forma con una cuchilla Xacto, luego se reduce en todas las ocho partes en cada extremo para hacerlo ligeramente cónico como se muestra en la foto 19.

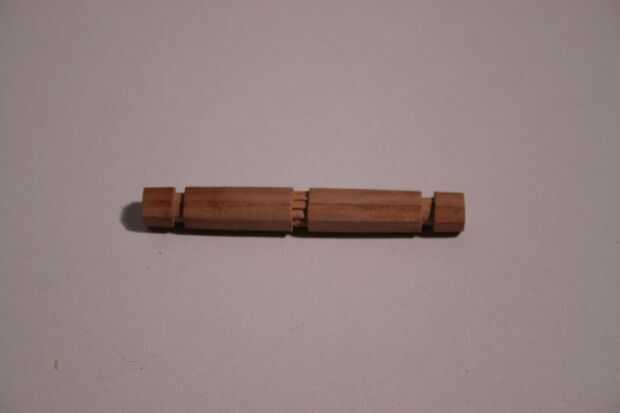

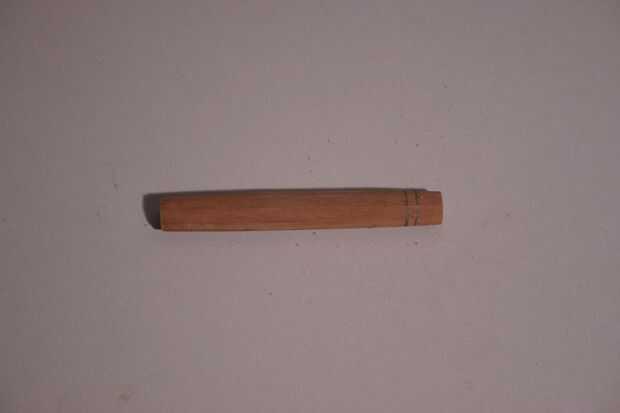

En la foto 20 y 21, he marcado dos líneas en un extremo.  Las líneas están espaciadas. 125" aparte.  La línea exterior es. 320" del final.  Una articulación de encaje se corta entre estas dos líneas usando un #11 Xacto. Esto forma un cilindro ahuecado en cada extremo como se muestra en la foto 21.  Estas zonas cilíndricas se utilizan para montar el molinete a los soportes de torno mostrado en la foto 22. Otro empotrado zona cilíndrica. 214" amplia también se corta en el centro del molinete. Como se puede ver, tiene los dientes.  Éstas podrían ser difíciles de hacer si no se tallan los dientes en la zona cilíndrica no te preocupes demasiado por él.  Comencé cortando primero el cilindro en la madera. Pues yo utilizaba la punta de la #11 Xacto para marcar y tallar cada diente individual. Toma tiempo hacer esto pero el resultado final tiene un aspecto fantástico.

Los planes también muestran agujeros cuadrados en la superficie de los 8 lados del molinete.  Puede perforar estos agujeros con un tornillo pasador y un 3/32 bitt.  Entonces los agujeros pueden ser cuadrados con un #11 Xacto.  Utilice sus planes para marcar la ubicación de estos orificios en los lados del molinete.

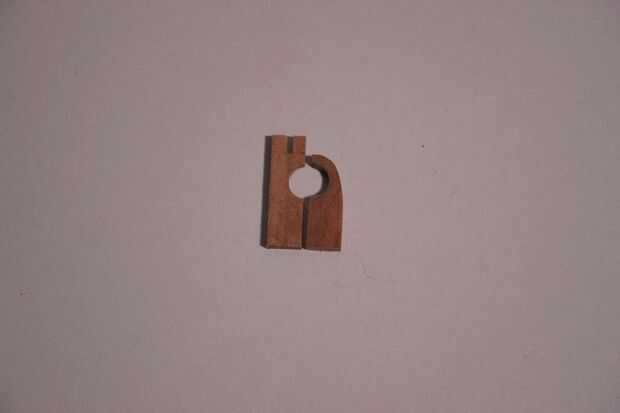

El montaje como se muestra en la foto 22 está hecho de dos piezas de madera.  La primera pieza es rectangular en forma makde from.125 "x.358 grueso" ancho x 1,032" Suiza larga pera. Por contraste, puede utilizar en lugar de madera de boj.  Dos timberheads se cortan en la parte superior de la pieza como se muestra en la foto.  Se corta una muesca de medio círculo en la zona alta que se ajuste alrededor de la zona cilíndrica en el extremo del molinete.  El dibujo con el nombre del archivo "Vista lateral" muestra la forma de ambas partes y puede utilizarse como una plantilla para hacer estas piezas.

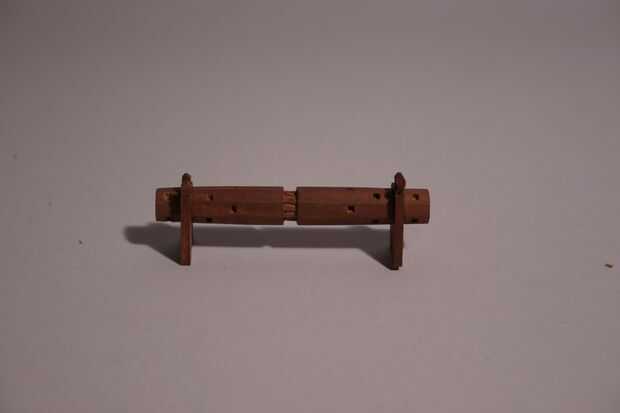

La segunda pieza es. 826" alta y redondeada en el cuadrante superior como se muestra en la foto.  También tiene un medio círculo a la parte cilíndrica del molinete.  La foto 23 muestra el conjunto completo molinete.

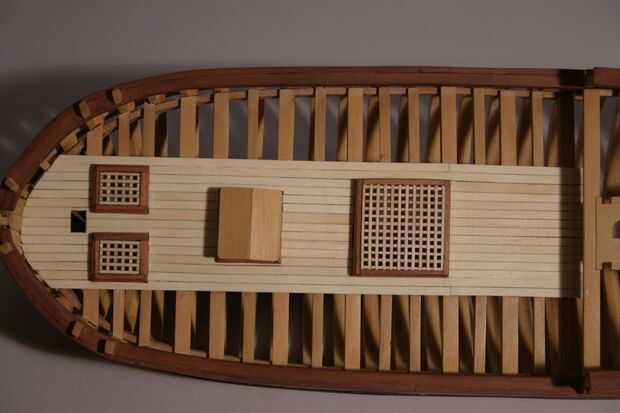

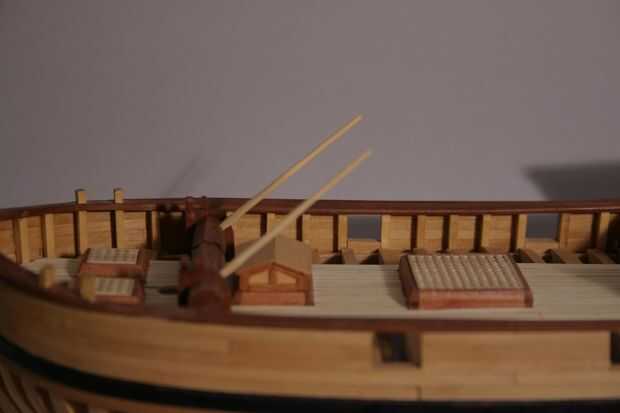

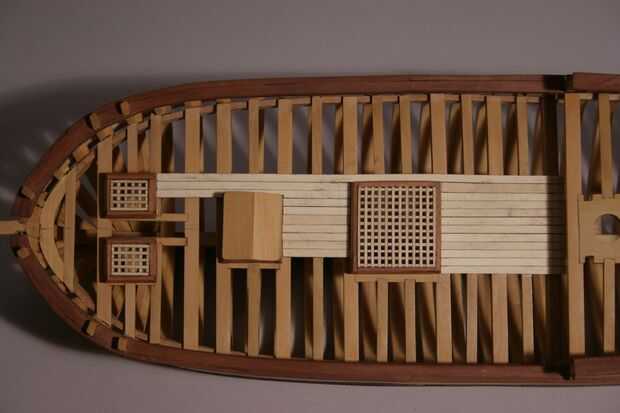

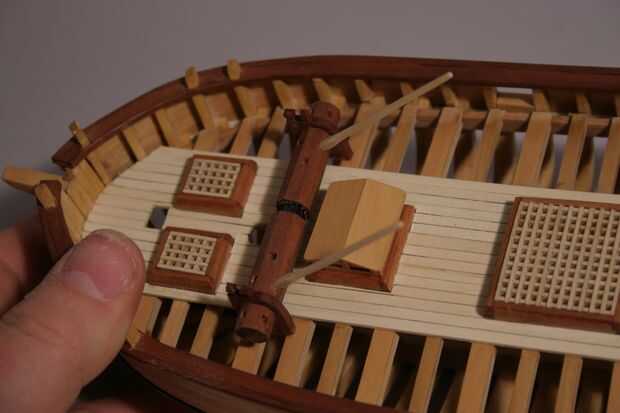

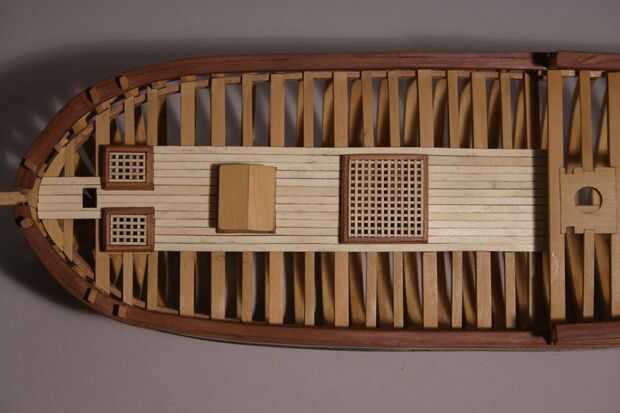

En las fotos restantes puede ver el montaje de las compuertas y el molinete.  La cubierta fue entablonada sólo en la zona centro con tiras de 1/16 "x 3/16" holly.  Holly es la madera preferida de los constructores de la nave modelo debido a su color claro, blanco. Las cubiertas de los barcos eran afilado con piedra con piedras especiales que actuaban como arena papel. Este afilamiento se realizó rutinariamente para mantener Baba acumule en la cubierta que se convirtió en resbaladiza.  La constante de perfeccionar y blanqueo por la sone hizo las cubiertas vuelta blanco en color, así la razón para el uso de holly para el tablaje de la cubierta.

El tablaje de la cubierta ha ennegrecido los bordes.  Me gusta utilizar carbón de un artista para ennegrecer los bordes porque no sangran como podría un marcador de punta de fieltro.  Este ennegrecimiento crea el efecto de sellado entre las filas de las tablas.

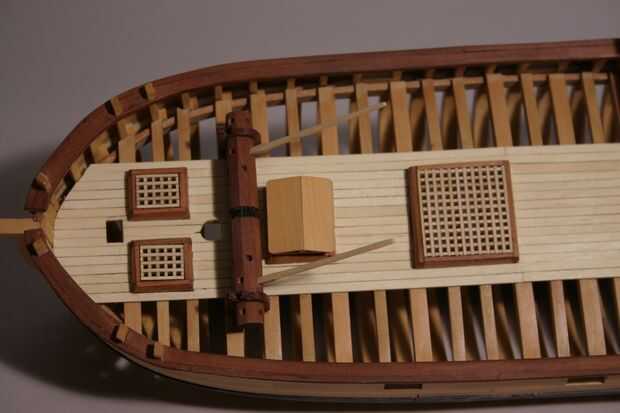

Los posts de apalancamiento que se utilizaron para girar el molinete se hicieron de 3/32" cuadrados boj cortado a una longitud de 2".  Estas barras eran redondos y ligeramente cónica pero cuadradas en los extremos donde se inserta en los agujeros cuadrados en el molinete.  Como se puede ver en las tres últimas fotos, los agujeros en el molinete fueron escalonados - sobre cualquier otra superficie del molinete. También estaban en los bordes exteriores. La foto revela también que la zona dentada en el centro ha sido pintada de negro.  Esta área fue hecho realmente de metal en un barco real.  Otra tira de metal llamado la lengua fue atada a la parte de popa del mástil.  Trabajó de una manera que impedía el molinete gira en sentido contrario cuando el ancla se planteó.  Para bajar el ancla, podría desactivarse este mecanismo de bloqueo. Ya no voy a añadir mástiles al modelo, que detalle quedará hacia fuera.

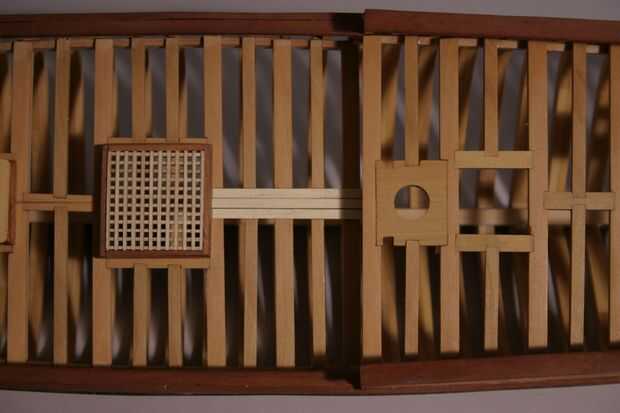

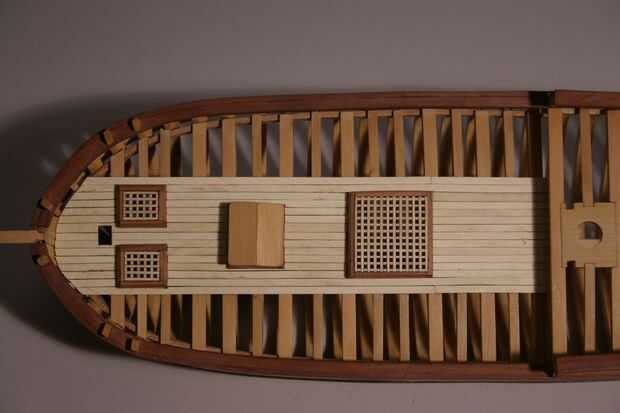

Usted también notará que el tablaje de la cubierta en la proa tiene un agujero rectangular.  Este agujero tendrá un bitt bauprés instalado más adelante. También hay una abertura redonda delante del molinete donde iría el mástil.  Anterior cuando se enmarca la cubierta, había dos vigas y dos carlings muy juntas que forman una pequeña plaza de apertura que es donde se encuentra este agujero del mástil. El agujero rectangular para el bitt bauprés está justo en frente de la viga de cubierta más adelante.

Esto completa los detalles en la cubierta principal.  Nuestro modelo está casi terminado.  Si desea puede agregar tablas de cubierta adicional y comprar cañones de la Expo de modelo para ser instalado en la cubierta.  Escogí no hacerlo porque quería mostrar el marco de la cubierta y por lo general un modelo marina como éste no tenía cañones instalados. El propósito principal para el modelo del Ministerio de marina era mostrar la Junta del Almirantazgo lo marco la nave sería, por lo que tales detalles se quedaron y eran a menudo hasta el capitán individual de la nave decide.
