Paso 9: Realizar la plantilla del edificio
Madera necesaria para este paso:
(1) 24 "x 12" x. madera contrachapada de 187"(3/16")
(1) 24 "x 12" x. 500"(1/2") madera contrachapada
(3) 24 "x 2,50" x. 500" álamo o pino
(1) 24 "x 6" x. 500" álamo o pino
Herramientas necesarias para este paso:
Sierra de mesa
Sierra caladora de velocidad variable
Cemento de goma
Tijeras
Abrazaderas
Pegamento para madera
PRECAUCIÓN: POR FAVOR LEA LAS INSTRUCCIONES QUE VIENEN CON TODAS SUS HERRAMIENTAS DE PODER COMPRENDER LOS PROCEDIMIENTOS DE SEGURIDAD ASOCIADOS CON EL USO DE CADA HERRAMIENTA. TENGA CUIDADO ALREDEDOR DE TODA DILIGENCIA MAQUINARIA Y EJERCICIO. MODELO DE CONSTRUCCIÓN DE BARCOS ES UN HOBBY DIVERTIDO PERO LA SEGURIDAD EN EL TALLER ES REGLA NÚMERO UNO. TENGA ESPECIAL CUIDADO CON LOS CUCHILLOS DE LA MANÍA. RECUERDE, UNA HOJA SIN FILO ES MÁS PELIGROSO QUE UNA AFILADA PORQUE TIENDES A USAR MÁS FUERZA PARA HACER EL HOJA DE TRABAJO PARA USTED. UN DESLIZAMIENTO DE LA CUCHILLA PUEDE CAUSAR LESIONES GRAVES. CAMBIAR LAS HOJAS A MENUDO, MANTENER TODO EL EQUIPO LIMPIO Y AFILADO Y TENGA CUIDADO! CONOCER SUS HERRAMIENTAS Y CÓMO MANEJARLOS.
Para hacer la plantilla, se necesita una hoja de madera contrachapada de 3/16 aeronaves y una hoja de madera contrachapada de 1/2". Mayoría de tiendas de tiendas y artesanía hobby vende esta madera contrachapada por Midwest. El archivo ZIP que ha descargado incluye un dibujo de la plantilla. La zona centro se debe recortar con una sierra de contornear. Las muescas en el centro de la plantilla mantendrá los marcos en la alineación hasta que el casco ha sido carenado y entablonada.

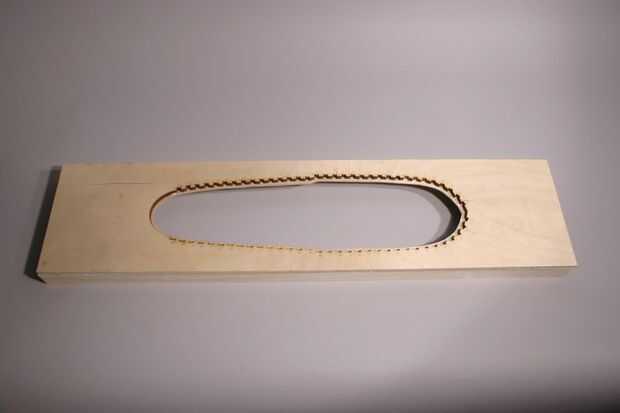

Las muescas se cortan primero en la pieza más gruesa de la madera contrachapada. Utilice el dibujo con el nombre del archivo "Vaivén de edificio". Son 3 partes de este dibujo que usted necesita para imprimir. Cada uno de ellos tienen una línea negra de alineación para alinear a uno con el otro. Es mejor dejar aproximadamente 1/2" de papel adicional en el borde exterior de esta marca de alineación en una parte de dibujo para que la otra parte del dibuja puede superponerse sobre el exceso de papel y grabado juntos.

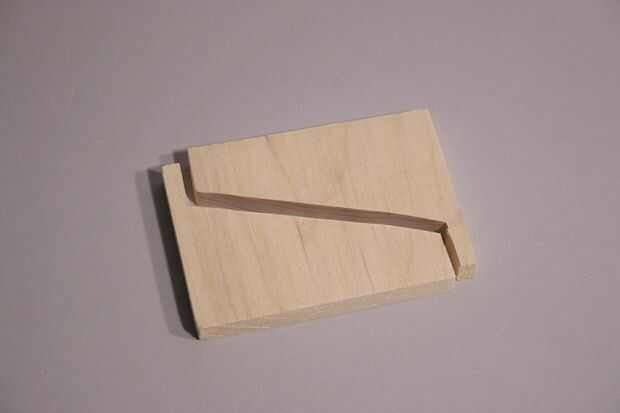

La pieza 2, que se muestra en la foto 1, no tiene ningún muescas cortadas en él, pero el área de centro todavía se corta y se quita. Esta pieza se pega en la parte inferior de la pieza más gruesa y sirve como una plataforma para los marcos para sentarse cuando se pegan en la plantilla. Utilice el dibujo con el nombre "Edificio plantilla estante" como plantilla para cortar el centro.
Las tiras de madera de pino o el álamo se utilizan para construir un marco alrededor de la plantilla, proporcionando un buen borde rígido que ayudará a hacer la plantilla rígida. Por levantar la superficie de la plantilla de la superficie de la mesa de trabajo, no tendrá que preocuparse accidentalmente pegar la plantilla a la superficie de la mesa cuando empiezas a pegar los marcos dentro de las muescas (en el siguiente paso de estas instrucciones).
Primero se corta la 1/2" madera en dos trozos que son 6" x 24". Puede utilizar una sierra de mesa con acabado hoja para cortar la madera en medio. La pérdida de un poco de madera debido al corte de la hoja va a estar bien. Asegúrese de alinear la línea de centro del dibujo con un borde de la madera cuando corte el área del centro en la Sierra de calar.

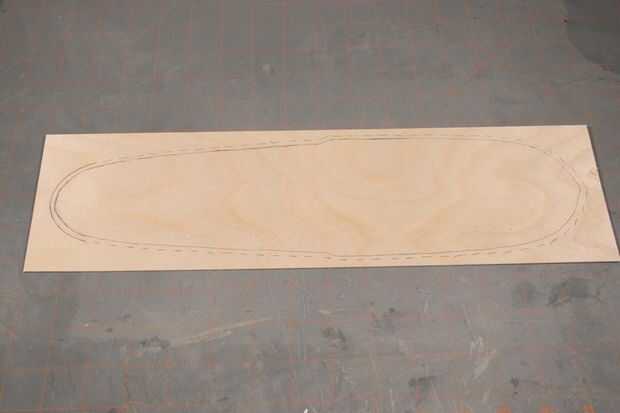

El dibujo es ser caucho cementado a la madera contrachapada para el corte en la Sierra de calar. El dibujo no es tan amplia como la madera contrachapada. Cortar el dibujo abajo de la línea central y alinee la línea de centro con el borde de la madera contrachapada. Alinee el extremo delantero con el borde delantero y el extremo de popa con el borde de popa. A continuación, usted puede recortar el centro de la muesca área de la Sierra de calar.

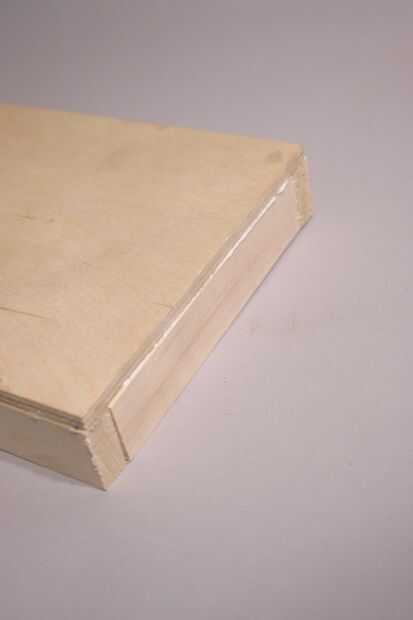

La razón lo tuviera corta la madera contrachapada a la mitad fue hacerlo más fácil cortar las muescas. Un borde de la madera se utiliza para alinear la línea central del patrón de plantilla. Después de que las muescas se recortan según el dibujo de la plantilla, las dos piezas son empalmadas juntos y pegadas. Para fortalecer esta base, piezas de 2-1/2 "x 1/2" hobby Álamo (se encuentra en las tiendas de mejoras para el hogar como Lowes o Home Depot) se pegan alrededor del perímetro de la base como se muestra en las fotos.

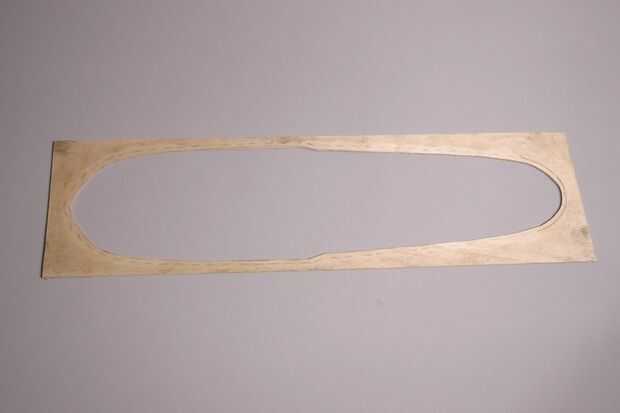

La 2 º pieza de madera contrachapada que es grueso de 3/16" se utiliza para formar la plataforma que los marcos en. Tomé el patrón entallado que he creado y el comando CAD para compensar, crearon una línea paralela a las ranuras que era aproximadamente 1/4" dentro de las líneas con muescas. Cemento de goma la plantilla a estas piezas de madera contrachapada de la misma manera como se hizo con la plantilla de/madera con muescas. Luego recortar la zona centro en la Sierra de calar. Asegúrese de cortar en el interior la línea, es decir, la línea dentro de la línea de centro. La línea segunda, paralela, existe simplemente para referencia. La zona delimitada por las dos líneas forman la plataforma que los marcos se sentarán en el.

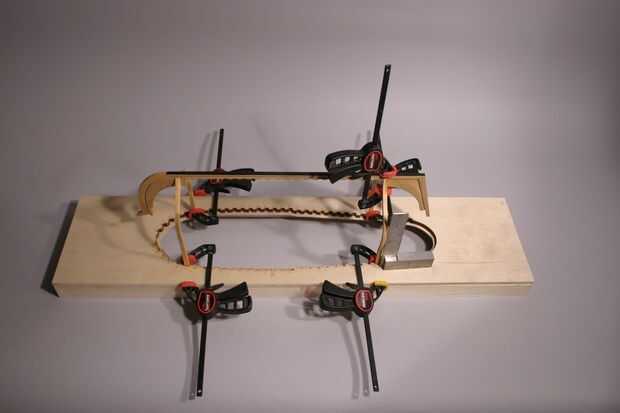

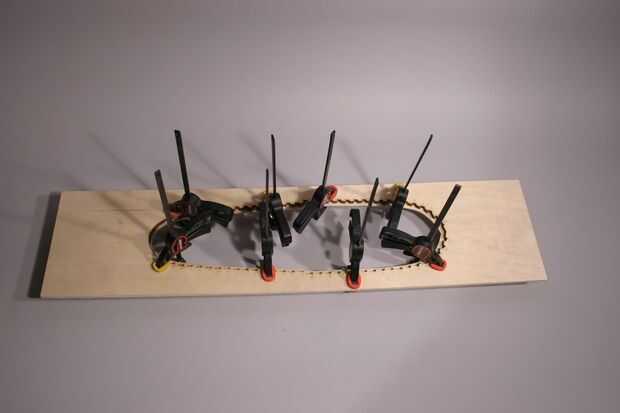

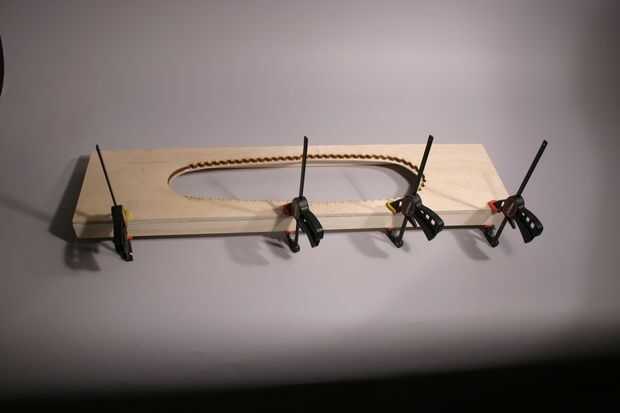

Intercalando las dos capas de madera contrachapada juntos, tiene la plantilla completa. Puedes ver cómo usé pinzas para unir las dos capas así como de las piezas base de la plantilla. Los bordes exteriores de la pieza de estante deberán cortarse para caber dentro de las tablas de pino o chopo que forman la base de la plantilla.
Hay un conjunto de piezas que realizo para mi jigs que sujetar la potencia de la quilla y la inventaron en posición sobre la plantilla de construcción. Es fácil de hacer y las fotos muestran cómo se hace y cómo se utiliza. Abrazaderas de tesis no conseguir pegadas sin embargo. Por diseño, ellos se atornillan a la base de la plantilla por lo que pueden ser quitados fácilmente más adelante por. Una vez que la quilla ha sido sujeta a la plantilla, está detenido en la alineación de la línea de centro por estas piezas de sujeción.
Estas piezas de sujeción están hechas de álamo. Son 6 "x 6". Una ficha de 1" en la parte inferior permite estas piezas atornillar a la base de la superficie de la plantilla por lo que pueden eliminarse posteriormente. Usted necesitará los dibujos marcados "Quilla abrazadera Fore.pdf" y "Quilla abrazadera Aft.pdf" para hacer estas piezas, que pueden cortarse en la Sierra de calar. Hacer dos de cada uno. Pre taladre los orificios en la pestaña para que la madera no dividir al atornillarlos a la superficie de la plantilla. Utilice tornillos para madera larga de 1/2" para fijar a la superficie de la plantilla.

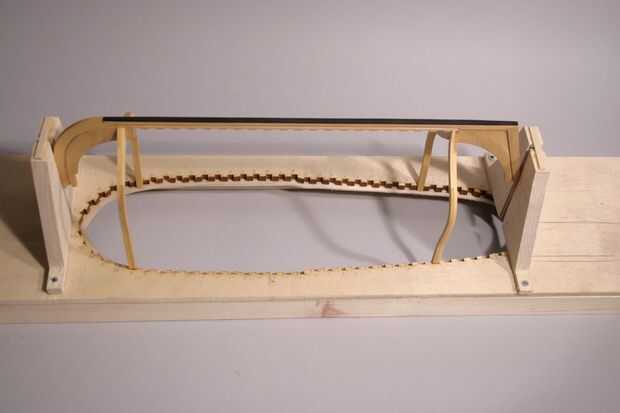

Usted notará que el interior es dentada borde vertical. Cuando se juntan las dos piezas, esta muesca está a la altura precisa para permitir que la espiga en el extremo de proa y la inventaron en el popa final sentarse encima de la ficha. Estas abrazaderas sostienen la quilla centrada sobre la plantilla del edificio para que cuando los marcos se insertan en sus respectivas muescas en la plantilla, la muesca en el centro del marco se ajusta en la muesca en la quilla. Esto es todo por el diseño y le permitirá enmarcar el modelo con la garantía de que el marco es cuadrado y perpendicular a la quilla, produciendo así un modelo muy recto y justo.
En el siguiente paso, agregará las imágenes completas a la plantilla de construcción.
