Construir su propio Eco-Quad Copter de reciclada y materiales reciclados (8 / 12 paso)

Paso 8: Brazo de fuselaje y montaje del Motor

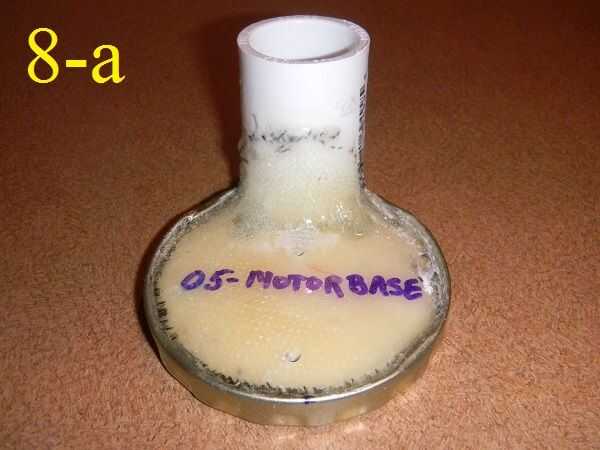

8-a. comenzar el conjunto motor/brazo con las plataformas motor terminados.

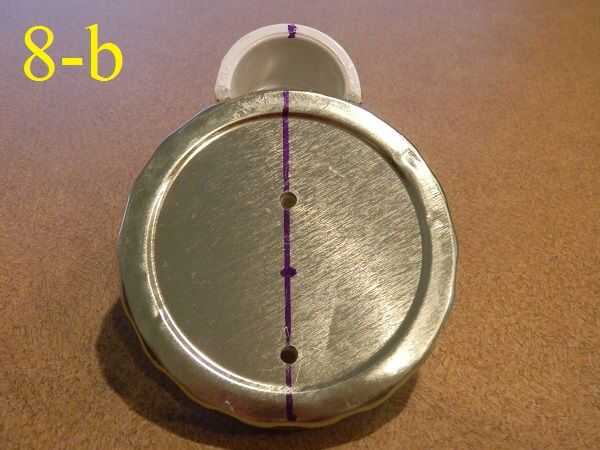

8-b. Después de trazar una línea por el centro de la tapa del tarro de la salmuera y marcar dos agujeros de montaje del motor, (en la parte inferior de la plataforma de motor), taladre los orificios completamente a través de las plataformas de motor. (Tamaño y ubicación de los orificios se determinará por las especificaciones de sus motores.)

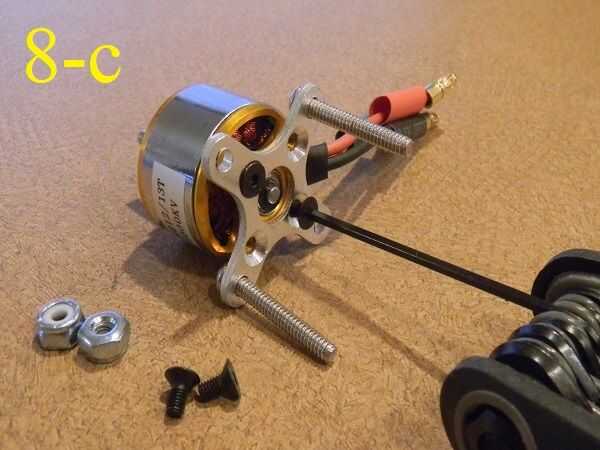

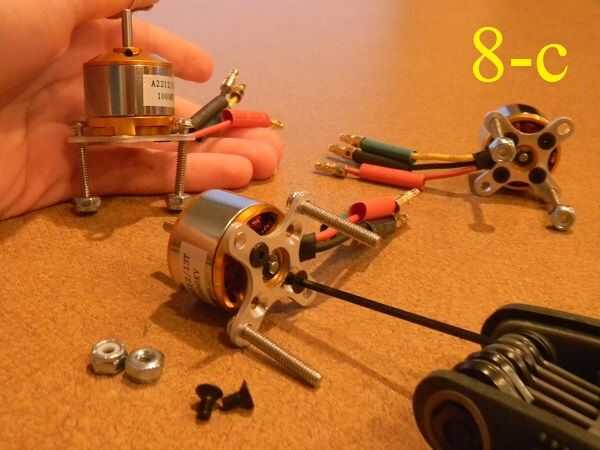

8-c. Conecte que el motor se monta en la base de los motores con los tornillos pequeños que vienen con ellos, usando llaves de Allen.

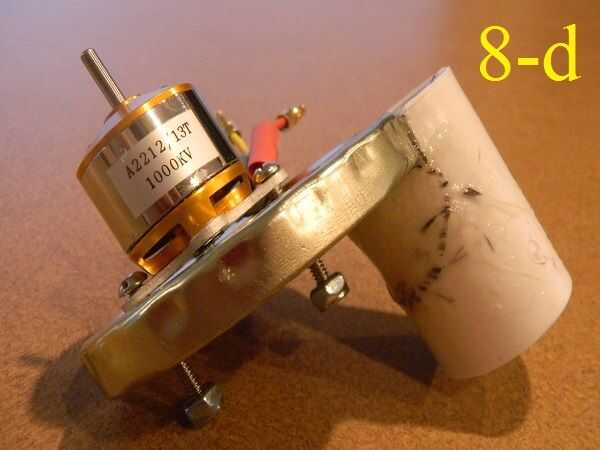

8-d. Para comprobar la colocación y el ajuste apropiado, establecer las unidades motoras en las plataformas. Use dos tornillos y tuercas de nylon para sujetar cada conjunto del motor. Quite las unidades motoras y planea volver a colocar una vez que están pintadas las armas del fuselage.

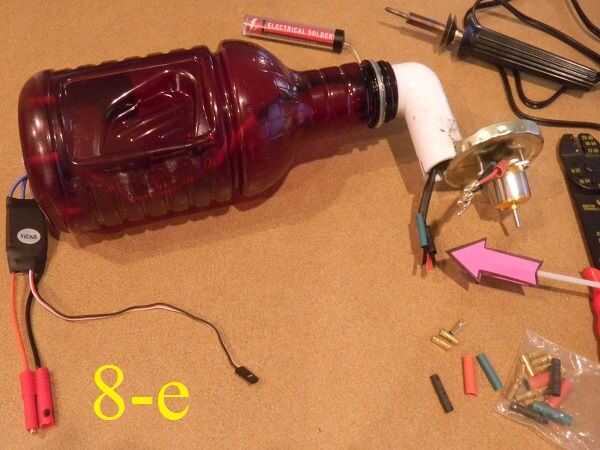

8-e. El cableado que transfiere electricidad de los CES a los cables del motor están conectados con conectores de bala masculinos y femeninos que han sido soldados a los extremos de los cables. Es una buena idea para comprobar el diseño de cableado, antes de pintar.

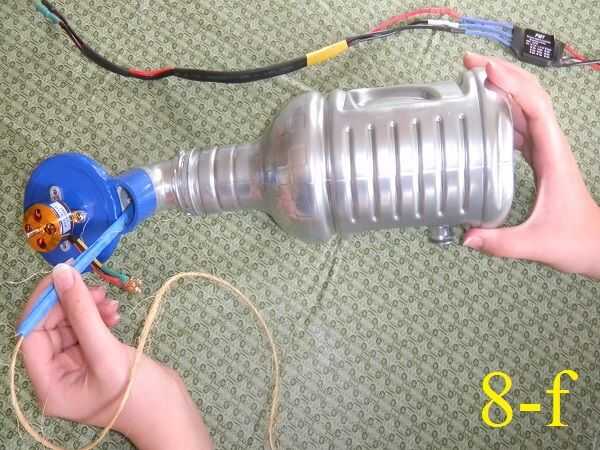

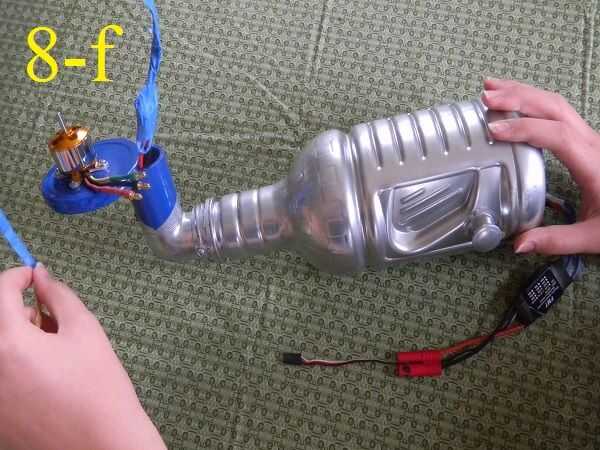

8-f. Después de pintar los brazos de fuselaje y colocar las plataformas de motor, usted está listo para poner en el cableado de la ESC. Hacer una serpiente de algún tipo para ayudar a la tracción cuidadosa de este paquete de cable a través de cada brazo en el resbalón del PVC/espiga y conectores de PVC slip/slip. Una vez que los cables de salida a través de los conectores de PVC, conecte el ESC con códigos de colores y los cables del motor con los conectores de bala masculina y femenina.

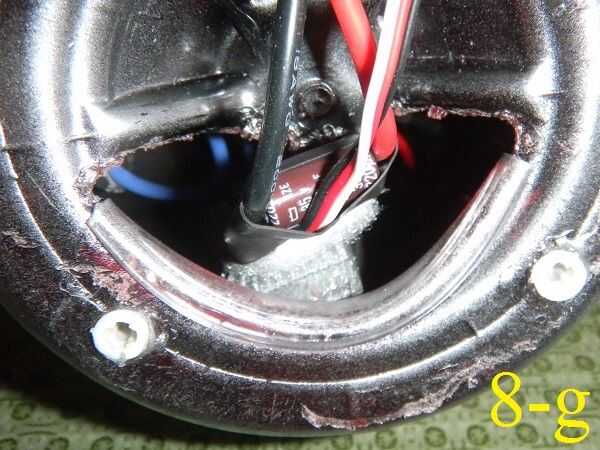

8-g. Una vez terminado el cableado de un brazo, use Velcro para sujetar la ESC a la espuma que se coloca en el brazo de quad copter previamente.

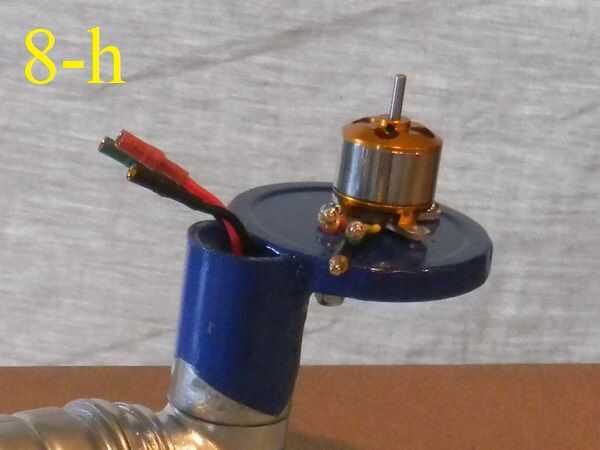

8-h. Por último, vuelva a colocar los motores para las plataformas de motor con los tornillos. ** Nota: para que el motor los cables en el punto por debajo de las hélices se correa golpe y corte, bandas elásticas alrededor de los cables y fije las bandas a los tornillos de montaje del motor. Esto mantendrá fuera de peligro durante el vuelo.
