Paso 3: Quad Copter cápsula

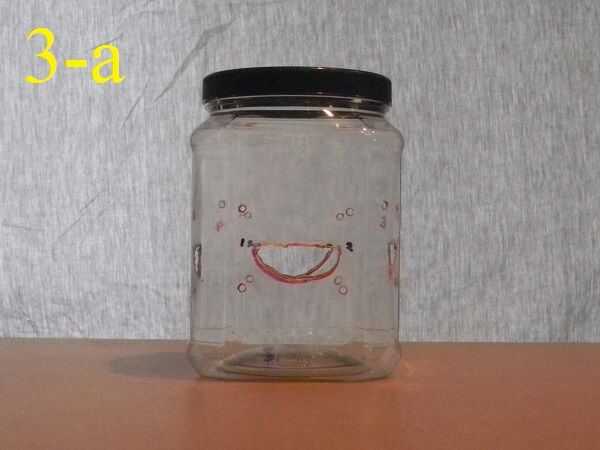

3-a. Comencemos con la cápsula. Después de quitar todas las etiquetas, crear una plantilla para mostrar donde los agujeros de tornillo y cable de entrada se ubicará en el envase de la cápsula y los brazos. Creé una plantilla y había marcado la ubicación de los orificios en los 4 lados de mi contenedor de cápsulas.
Puesto que la perforación puede romper este tipo de plástico, solía un tornillo caliente (sostenido por pinzas ajustables, bloqueo) derretir y pasar el plástico para hacer los agujeros. No sólo la estancia plástico intacta, sino el plástico derretido se forma realmente en un anillo y ayuda a reforzar los agujeros. (Véase el cuadro en el paso 4 a.) Nota: Este tipo de actividad debe hacerse definitivamente con la ayuda de un adulto, que sabe lo está haciendo. Un soldador de calor ajustable, alta, o leña herramienta con múltiples accesorios de punta puede utilizarse también para completar este tipo de tarea.

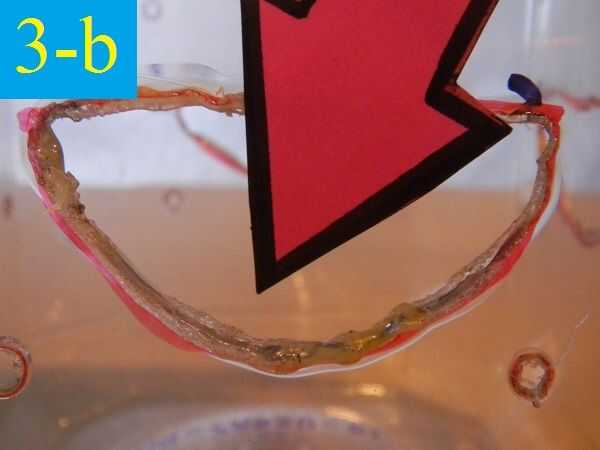

3-b. Los cables de salida se ejecutarán a través de este agujero. El plástico derretido refuerza y crea un camino liso.
3-c. Este es uno de los dos orificios para las partes del puente que apoyarán el soporte de la batería en el interior de la cápsula en la parte superior.
3-d. Cuatro agujeros, como éste, son necesarios en cada uno de los cuatro lados de la cápsula para permitir la conexión de los brazos del fuselaje. Durante el proceso de montaje final, fuselaje seguro brazo accesorios se realizará con pegamento impermeable, anclajes de pared de plástico ligero y tornillos.

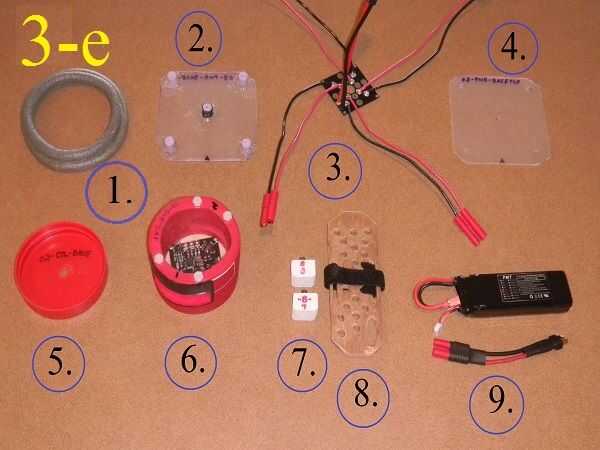

Asamblea (1) 3-e. dentro del contenedor de la cápsula se iniciará en la parte inferior. Puesto que la base se levanta en mi recipiente, pegué estos dos círculos de espuma junto con el cemento de contacto para formar una plataforma estable, incluso para la vivienda de la Junta de control. Si está utilizando este tipo de envase para su cápsula, asegúrese de cortar el círculo de espuma de la parte inferior ligeramente más grande que la superior, como un panal de abejas, por lo que tendrá la forma de la parte inferior del envase.
3-e (2, 4). La Asamblea de Junta de distribución de energía se sentará en la parte superior del círculo de espuma base. Usando un viejo contenedor de plástico para alimentos, corté las placas superior e inferior, ligeramente más pequeño que el contenedor de la cápsula, para este propósito. (El tipo de plástico que usé permite flexión leve, por lo que podría colocar las placas a través de la parte superior del contenedor cápsula.) La placa inferior tiene 5 piezas circulares de plástico que sirven como separadores que pegué con Shoe Goo™. (Corté mina de antiguas agujas plástico con una herramienta de Dremel™.) La placa inferior se une al círculo superior espuma con Shoe Goo™ aplicado con un usado un pincel de arte. El espaciador/poste central tiene un agujero de tornillo a través de él y permite que el agujero de centro grande de la placa de distribución de potencia a colocarse sobre él con seguridad, y luego la placa superior, con un agujero de tornillo en el medio, cubre el tablero.
3-e (5, 6) la caja de tablero de control se pondrá en el recipiente de la cápsula a continuación. Corté un soporte de espuma fría de la bebida para crear este ambiente. El contenedor de espuma se ha reducido a una altura de 2 1/4 pulgadas, con aberturas rectangulares (aproximadamente 2 1/2 pulgadas de ¾ pulgadas) cortadas en cada lado para flujo de aire y los cables pasan a través. La Junta de control de 2 pulgadas (5 cm) se sienta cómodamente en la base de la espuma del contenedor. El soporte está cubierto en la parte superior con una ronda, clara círculo plástico cortado de un envase de espinaca y conectado a la base con 4 - tornillos #6 x ¾ pulgadas nylon con tuercas de espuma. La parte inferior de la caja de la espuma se asienta firmemente en un 3 1/4 pulgada de diámetro plástico cacahuate tapadera, en el que se ha cortado un agujero de tornillo que permite un tornillo ir a través de esta sección, conectarlo a la placa superior y el poste central de la sección de tablero de distribución de energía.
3-e. (7, 8, 9) es necesario crear un entorno estable y seco para la batería en el contenedor de la cápsula. En mi quad copter, la batería y su soporte se encuentra en la parte superior, justo debajo de la tapa del envase.

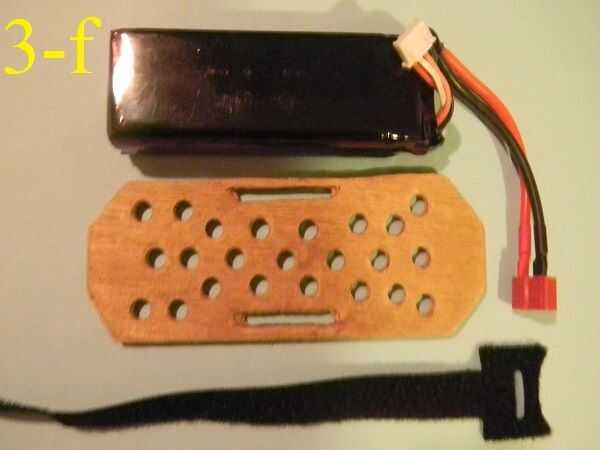

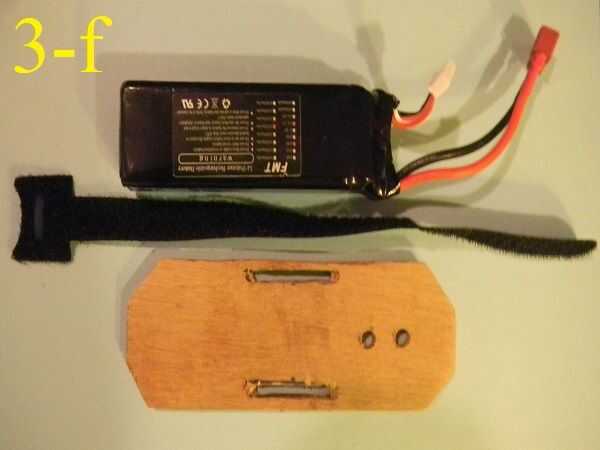

3-f. Corté el soporte de una pieza de madera contrachapada de Luan en 5 1/2 pulgada (4 cm) por el cuadrado de 2 pulgadas (5 cm), con las esquinas cortadas en diagonal para adaptarse a los contornos de la pared del recipiente cápsula. Perforé un poco de la madera con un taladro de 1/4 pulgada poco a aligerar el peso de la Junta y a permitir el flujo de aire. Luego corté las aberturas en los lados de la Junta para permitir que las correas del Velcro a pasar para que la batería se celebrará seguramente en su lugar durante el vuelo.

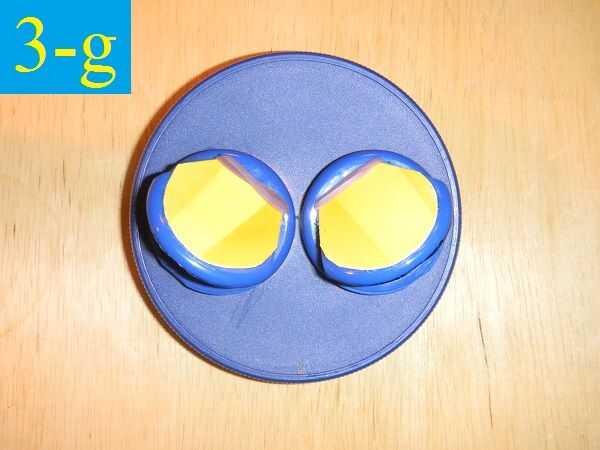

3-g. Finalmente, tienes que tener el flujo de aire en el contenedor de la cápsula, ya que los componentes eléctricos pueden calentarse bastante. Corté agujeros para dos rejillas de ventilación en la tapa de la cápsula de y pegadas juntas estancas para unir tapas de vitamina que abierto y cerrado.
